工控人家園 綜合討論 宏指令才能解決嗎？威綸屏與恒惠電源通信,請大師支招

zhong1946

都2024了

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 531 個
工控威望: 772 點
下載積分: 13781 分
在線時間: 345(小時)
注冊時間: 2006-10-12
最后登錄: 2025-07-25
查看zhong1946的主題 / 回貼

樓主發表于: 2018-11-22 09:50

只看樓主 | 小中大

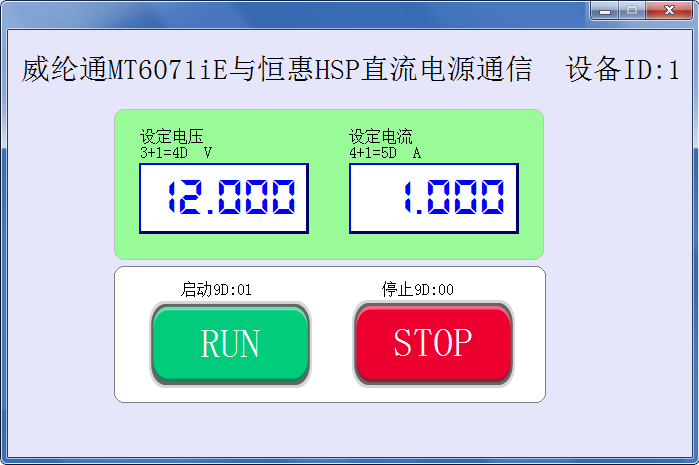

威綸通MT6071iE與恒惠HSP可編程直流電源Modbus通信，它的電壓和電流設定寄存器地址分別為3和4，依此,在屏上放了兩個數值輸入元件，在線模擬，問題來了：
屏輸入10.000V，機器顯示09.323V；
屏輸入65.535V，機器顯示60.500V(最大值Vmax)。

屏輸入10.000A，機器顯示01.602A；
屏輸入65.535A，機器顯示10.500A(最大值Imax)。

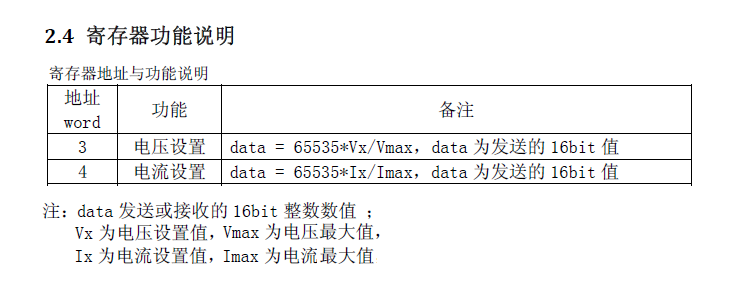

翻通信協議，發現它這個需要做個運算（如下截圖），而不是將設定值直接寫入寄存器。

因沒用到PLC等，請教師傅們這個必須用到宏指令嗎？該怎么寫？小弟對計算機編程一竅不通,囧~~
續：嘗試用數值元件"格式"里面的"比例轉換"，失敗！
附件鏈接：https://pan.baidu.com/s/1UXHiZYxuoMW2Y2xKHJFs0g

[ 此帖被zhong1946在2018-11-22 10:39重新編輯 ]

zhong1946

都2024了

級別: VIP會員

發送短信
加為好友

1樓發表于: 2019-01-04 15:14

只看該作者 | 小中大

跨越2019還沒搞定，囧~ 看來必須自己學習新東西了

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1043 個
工控威望: 1866 點
下載積分: 299 分
在線時間: 1160(小時)
注冊時間: 2017-02-09
最后登錄: 2025-07-07
查看nightblueblu的主題 / 回貼

2樓發表于: 2019-01-04 15:26

只看該作者 | 小中大

威綸有比例轉換，如果輸入和顯示是一定比例關系可以在這兒設，如果不是比例關系，那你得找到對應的函數關系再寫宏指令，也不復雜

本帖最近評分記錄：

下載積分:+1(zhong1946) 真誠感謝！

Your happiness is everything.

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4859 個
工控威望: 8286 點
下載積分: 18141 分
在線時間: 3398(小時)
注冊時間: 2016-10-31
最后登錄: 2025-08-02
查看夢雨天涯的主題 / 回貼

3樓發表于: 2019-01-04 16:26

只看該作者 | 小中大

圖片：

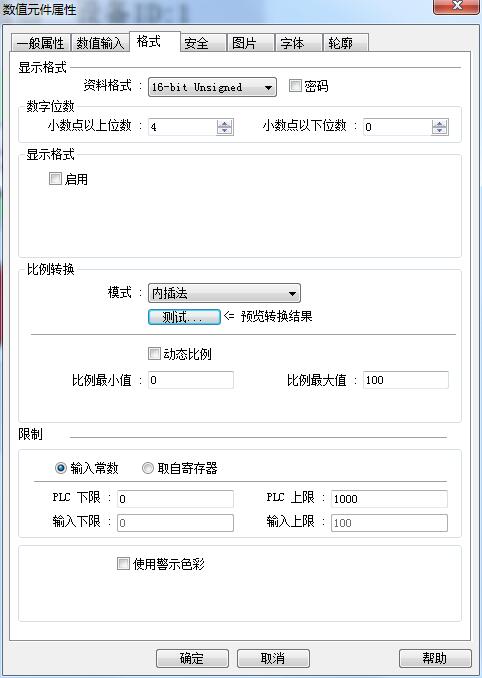

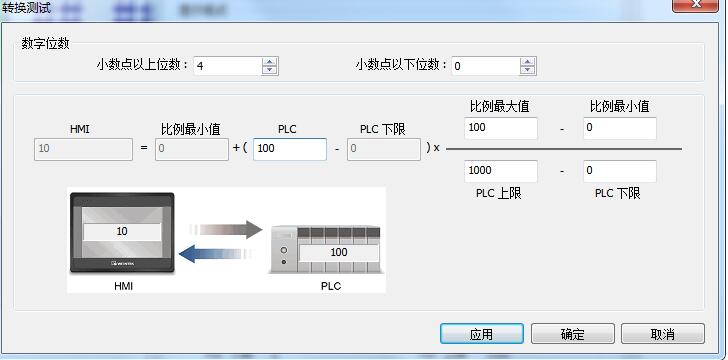

這是放大10倍的內插法，你可以這樣（65535/max算出最大的比例值，然后寫入到內插法就行）

樓主留言：

感謝指點！PLC上限65535，比例最大值60.5就搞定了。

本帖最近評分記錄：

下載積分:+1(zhong1946) 真誠感謝！

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群462042464

tyw123456

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 113 個
工控威望: 797 點
下載積分: 314 分
在線時間: 256(小時)
注冊時間: 2016-09-13
最后登錄: 2024-09-23
查看tyw123456的主題 / 回貼

4樓發表于: 2019-01-04 19:39

只看該作者 | 小中大

用宏指令可以實現 不過樓上的辦法我雖然沒有試過 但應該也是一種簡單的好辦法

靜水深流

工控菜鳥

菜鳥一只

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 984 個
工控威望: 1163 點
下載積分: 13902 分
在線時間: 311(小時)
注冊時間: 2017-04-12
最后登錄: 2025-08-01
查看工控菜鳥的主題 / 回貼

5樓發表于: 2019-01-13 13:17

只看該作者 | 小中大

你有沒有試下地址加1呢
