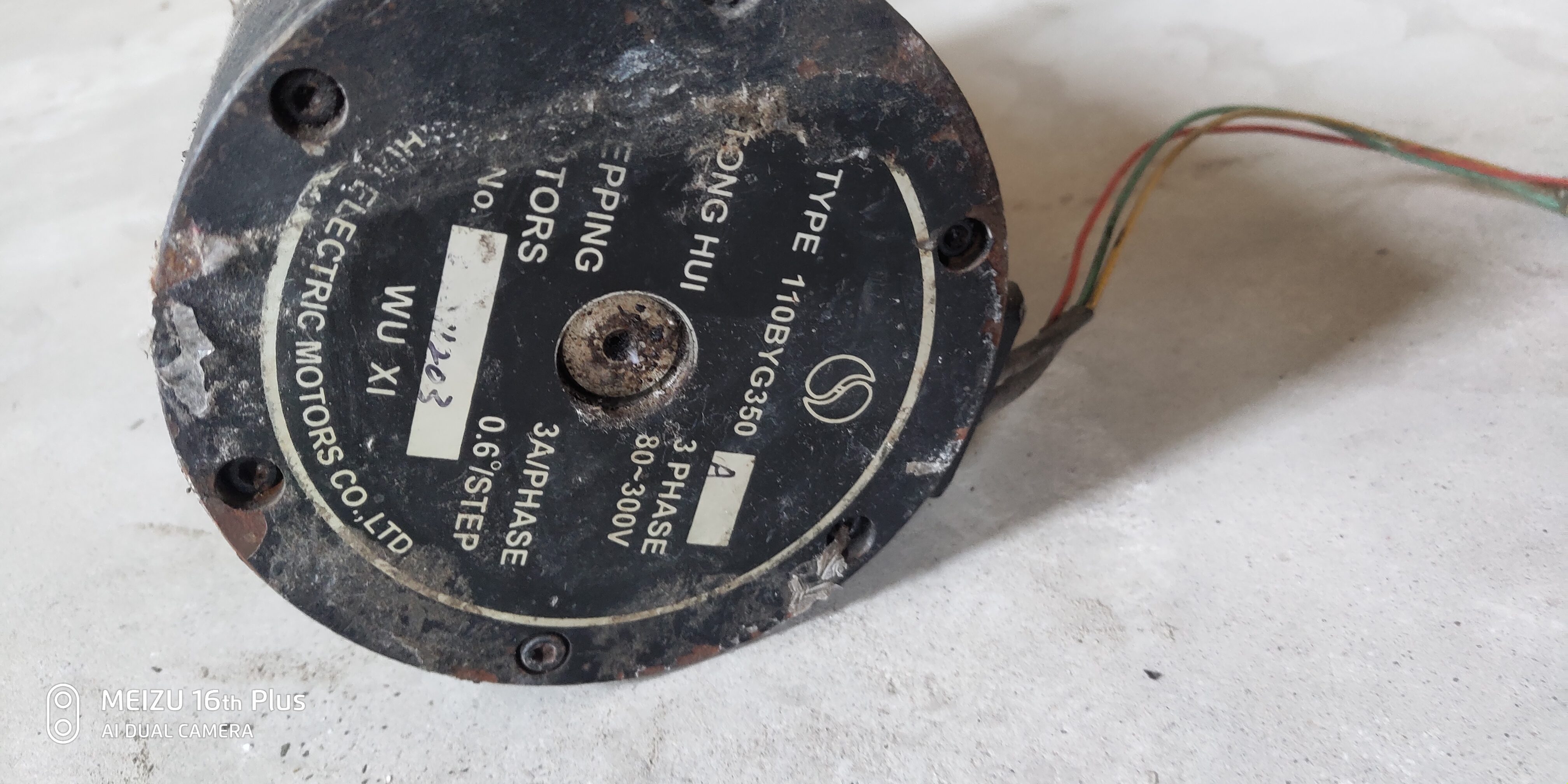

工控人家園 綜合討論 大俠幫忙看看這款控制器怎么用FX3U PLC控制接線

abc4624582

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 615 個
工控威望: 844 點
下載積分: 3460 分
在線時間: 75(小時)
注冊時間: 2013-12-19
最后登錄: 2025-07-28
查看abc4624582的主題 / 回貼

樓主發表于: 2019-05-09 11:21

只看樓主 | 小中大

abc4624582

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 615 個
工控威望: 844 點
下載積分: 3460 分
在線時間: 75(小時)
注冊時間: 2013-12-19
最后登錄: 2025-07-28
查看abc4624582的主題 / 回貼

1樓發表于: 2019-05-09 11:24

只看該作者 | 小中大

在線等大俠

abc4624582

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 615 個
工控威望: 844 點
下載積分: 3460 分
在線時間: 75(小時)
注冊時間: 2013-12-19
最后登錄: 2025-07-28
查看abc4624582的主題 / 回貼

2樓發表于: 2019-05-09 11:31

只看該作者 | 小中大

工控劍俠666

天道酬勤，認真的人做認真的事。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1019 個
工控威望: 2700 點
下載積分: 22881 分
在線時間: 278(小時)
注冊時間: 2013-03-30
最后登錄: 2025-06-07
查看工控劍俠666的主題 / 回貼

3樓發表于: 2019-05-09 13:33

只看該作者 | 小中大

那標識的這么清楚，看資料吧

工控人加油

流辰沙

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 313 個
工控威望: 641 點
下載積分: 1068 分
在線時間: 124(小時)
注冊時間: 2018-12-27
最后登錄: 2024-04-16
查看流辰沙的主題 / 回貼

4樓發表于: 2019-05-09 13:48

只看該作者 | 小中大

從左至右，從上到下，1-6
我猜START是使能，G是GND。試試就知道了，這么老的東西燒了也不心疼

本帖最近評分記錄：

下載積分:+1(abc4624582) 熱心助人！

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1606 個
工控威望: 1828 點
下載積分: 6393 分
在線時間: 704(小時)
注冊時間: 2014-06-16
最后登錄: 2025-07-31
查看langui的主題 / 回貼

5樓發表于: 2019-05-09 14:49

只看該作者 | 小中大

你用萬用表二極管檔量一下，CW是+，G是-的話就是地接法，用FX的話,Y0,Y1接+24V，COM0,COM1各串一個2K的二極管接CW和CCW，用PLSR分別給Y0或Y1發脈沖，如果不轉，給START接個2K接到24V上看轉不轉。這種是正反脈沖串控制方向的，用一般的PLC不能控制，只能用有正反脈沖串的控制，3U的都不行，5U的就可以。

本帖最近評分記錄：

下載積分:+5(abc4624582) 真誠感謝！
