樓主發表于: 2017-12-21 13:12

只看樓主 | 小中大

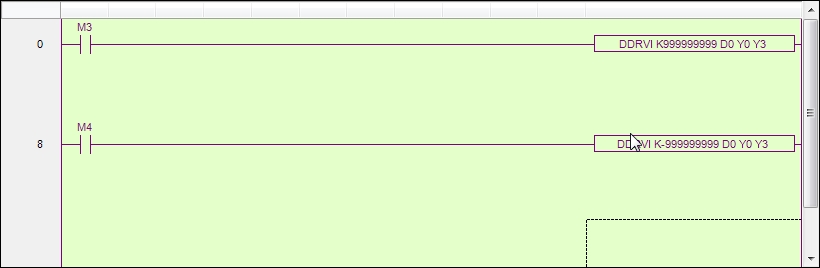

回原點可以，寸動不正常，監控D8170看到正轉只走1，反轉也只走1，換臺達和松下伺服試了都是一樣的現象是什么原因呢，臺達PLC程序這樣寫都沒問題啊

ctz556

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 191 點
下載積分: 1229 分
在線時間: 121(小時)
注冊時間: 2013-11-25
最后登錄: 2023-08-07
查看ctz556的主題 / 回貼

1樓發表于: 2017-12-22 14:36

只看該作者 | 小中大

雙線圈呀！PLC編程中的低級錯誤...

jum1982

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 197 個
工控威望: 753 點
下載積分: 695 分
在線時間: 114(小時)
注冊時間: 2014-02-12
最后登錄: 2025-06-10
查看jum1982的主題 / 回貼

2樓發表于: 2017-12-22 14:38

只看該作者 | 小中大

頻率寫數據了嗎？發脈沖的數據不要這么大，6位數試試。

huiyang

huiyang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 288 個
工控威望: 412 點
下載積分: 996 分
在線時間: 117(小時)
注冊時間: 2011-06-16
最后登錄: 2025-05-20
查看huiyang的主題 / 回貼

3樓發表于: 2017-12-22 14:51

只看該作者 | 小中大

不是雙線圈的問題，是你PLC問題信捷哪個型號的？信捷有幾種型號不支持這樣寫法。

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62653 分
在線時間: 2696(小時)
注冊時間: 2007-03-26
最后登錄: 2025-08-03
查看hxl202319的主題 / 回貼

4樓發表于: 2017-12-22 16:57

只看該作者 | 小中大

可以說是雙線圈，信捷的要求對于同一軸輸出點，同一類型的驅動方式在同一時刻內只能有一個能被運算，所以你需要轉換思路用以下兩種方式。
1.K999999和K-999999不要直接在命令里，用同一個D，然后M3和M4分別執行MOV指令將數值傳到D中，并且DDRVI指令前的驅動變成M3和M4并聯。
2.用狀態步編程，兩個DDRVI放在兩個狀態步中。
