工控人家園 綜合討論 求助，關于PLC控制調速電機正反轉

continue

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 54 點
下載積分: 691 分
在線時間: 8(小時)
注冊時間: 2018-06-20
最后登錄: 2025-07-09
查看continue的主題 / 回貼

樓主發表于: 2018-06-23 09:29

只看樓主 | 小中大

問題是這樣的：電機調速器有CW、CCW、COM，默認CW與COM連接。現在要PLC控制電機正轉或反轉，PLC輸出2點信號Y0、Y1，請教大師兄大師姐們該如何接線呢？新手不是很懂接線。

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1606 個
工控威望: 1828 點
下載積分: 6393 分
在線時間: 704(小時)
注冊時間: 2014-06-16
最后登錄: 2025-08-04
查看langui的主題 / 回貼

1樓發表于: 2018-06-23 09:52

只看該作者 | 小中大

最好Y0Y1控制兩個繼電器，COM-CW 是正轉，COM-CCW是反轉。如果只是用點動的話，就用一個繼電器也可以，繼電器COM接COM，NO和NC分別接CW和CCW。

賣菜大叔

未來，是靠把握機會和努力地奮斗

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 30 個
工控威望: 10000 點
下載積分: 13754 分
在線時間: 127(小時)
注冊時間: 2015-02-04
最后登錄: 2025-08-04
查看賣菜大叔的主題 / 回貼

2樓發表于: 2018-06-23 10:49

只看該作者 | 小中大

同二樓，最好用兩個Y0\Y1控制繼電器線圈，一個繼電器的常開接CW,COM，另一個接CWW,COM。這樣的接法是保護PLC輸出端口，防止負載燒毀而引起的短路故障損壞PLC內部繼電器

continue

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 54 點
下載積分: 691 分
在線時間: 8(小時)
注冊時間: 2018-06-20
最后登錄: 2025-07-09
查看continue的主題 / 回貼

3樓發表于: 2018-06-23 15:52

只看該作者 | 小中大

謝謝樓上，繼電器用的是繼電器模塊。

jinle520

QQ:229441204

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 511 個
工控威望: 696 點
下載積分: 2532 分
在線時間: 484(小時)
注冊時間: 2013-05-31
最后登錄: 2025-08-02
查看jinle520的主題 / 回貼

4樓發表于: 2018-06-23 16:55

只看該作者 | 小中大

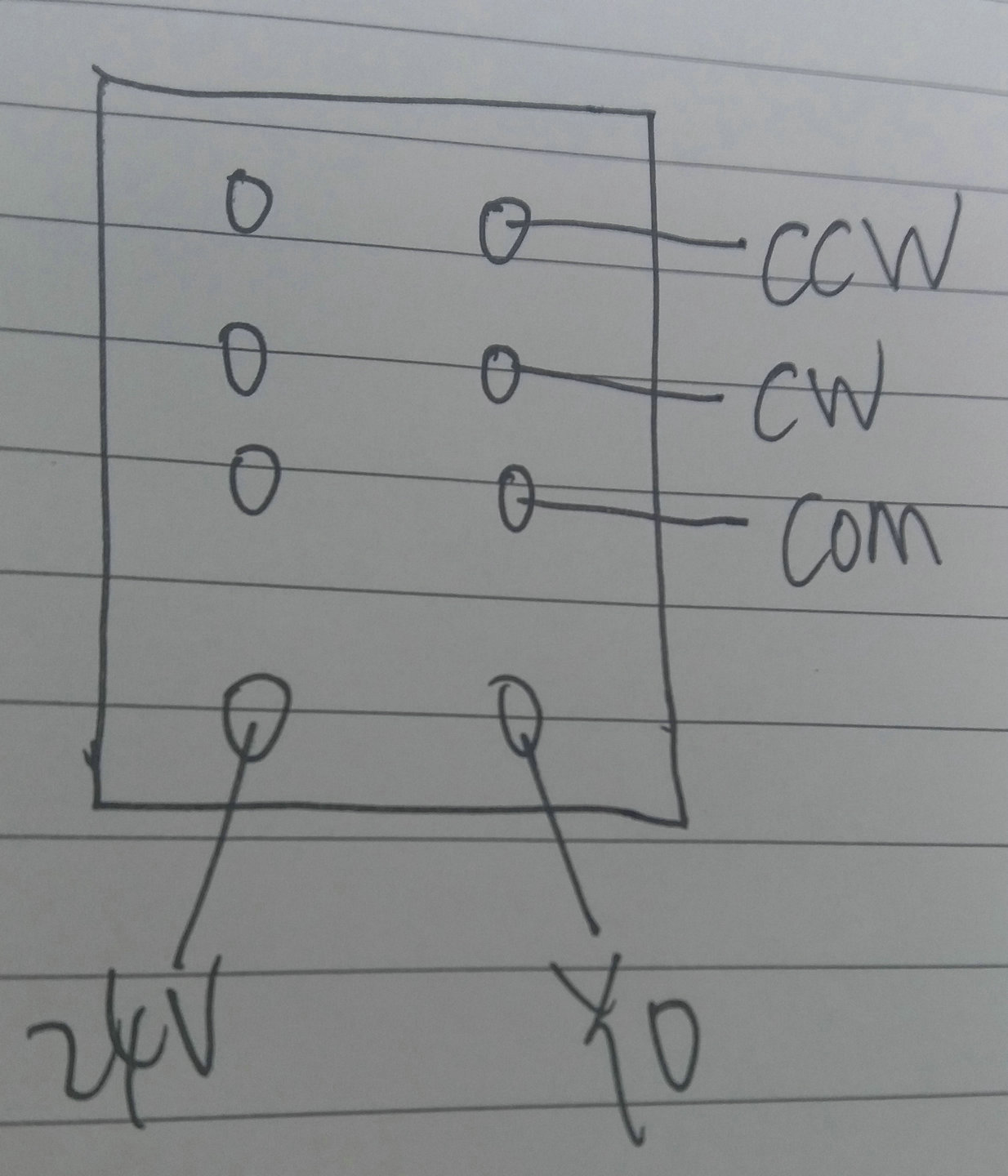

圖片：

簡單明了，這是最基本功夫，要更加強學習

工控大學徒

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 145 點
下載積分: 13621 分
在線時間: 24(小時)
注冊時間: 2018-06-13
最后登錄: 2019-05-18
查看工控大學徒的主題 / 回貼

5樓發表于: 2018-06-23 17:25

只看該作者 | 小中大

這個是初學的基本

學到老

continue

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 54 點
下載積分: 691 分
在線時間: 8(小時)
注冊時間: 2018-06-20
最后登錄: 2025-07-09
查看continue的主題 / 回貼

6樓發表于: 2018-06-24 14:43

只看該作者 | 小中大

感謝各位前輩指點，會加強學習的。

yanqiangai

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 206 個
工控威望: 2797 點
下載積分: 15823 分
在線時間: 316(小時)
注冊時間: 2012-12-31
最后登錄: 2025-08-01
查看yanqiangai的主題 / 回貼

7樓發表于: 2018-06-24 20:48

只看該作者 | 小中大

2樓正解

shaoxiaoqing

shaoxiaoqing

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 151 點
下載積分: 8688 分
在線時間: 57(小時)
注冊時間: 2018-06-05
最后登錄: 2025-07-22
查看shaoxiaoqing的主題 / 回貼

8樓發表于: 2018-06-24 22:35

只看該作者 | 小中大

這個簡單，用兩個中間繼電器控制

jian731019

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 184 個
工控威望: 231 點
下載積分: 46168 分
在線時間: 180(小時)
注冊時間: 2018-04-04
最后登錄: 2025-08-02
查看jian731019的主題 / 回貼

9樓發表于: 2018-06-25 13:44

只看該作者 | 小中大

樓上幾位說得很好！

大吉大利

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 81 個
工控威望: 156 點
下載積分: 2544 分
在線時間: 23(小時)
注冊時間: 2018-05-14
最后登錄: 2024-12-18
查看大吉大利的主題 / 回貼

10樓發表于: 2018-06-25 14:21

只看該作者 | 小中大

哈哈

今晚吃雞！

zhouyiamor

學無止境，共同進步！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 116 個
工控威望: 213 點
下載積分: 53150 分
在線時間: 91(小時)
注冊時間: 2014-08-28
最后登錄: 2024-12-26
查看zhouyiamor的主題 / 回貼

11樓發表于: 2018-06-25 21:14

只看該作者 | 小中大

個人覺得最好Y0控制正反轉，Y1控制啟停。或者Y0控制啟停，Y1控制正反轉。
