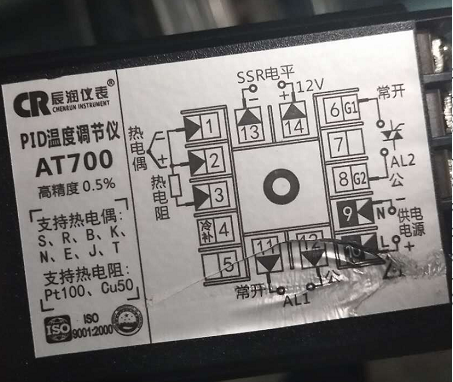

   RT，詳細見圖片電路圖！新手上路，請大師指引！

看起來是沒有

沒有了，用12v小繼電器，轉一下就可以了，但是接觸器的，控制動作頻率要 調整慢一點一下。

2樓正解！輸出接DC12v小繼電器，繼電器常開觸點去控制交流接觸器線圈，控制動作頻率要調整慢一點。

引用

引用第2樓wqing于2018-05-25 12:30發表的  :
沒有了，用12v小繼電器，轉一下就可以了，但是接觸器的，控制動作頻率要 調整慢一點一下。

我不是很明白，那2個輔助觸點不能用嗎？為什么要用12v輸出呢，12v輸出是干嘛用的？

引用

引用第4樓東敏123于2018-05-25 13:27發表的  :

我不是很明白，那2個輔助觸點不能用嗎？為什么要用12v輸出呢，12v輸出是干嘛用的？

那兩個輔助點是警報用的，13,14腳是這個控制器的輸出，上面有註明12V，接固態繼電器用的。

沒看明白，SSR直接接可控硅不就完事了嗎，為什么還要接KM？目的不是控制溫度嗎，否則用繼電器輸出儀表就可以了

不接SSR不行的，，普通繼電器根本承受不了那樣不停通斷的頻率，時間長了，繼電器就燒了

有12v的接觸器

你那11,12端子是什么功能？

有的是電流控制，有的是電壓控制的

既然是PID溫控表，就不能用KM去控溫的，即便是你用繼電器轉接了接觸器，那么后果只有兩種，一是燒繼電器觸點，二是燒接觸器觸點，我之前有些項目就是，以前的設計用溫控表過PLC拖接觸器，結果10個有8個都是接觸器觸點焊住了，要么就是接觸器線圈燒了。PID控制的時候，實際溫度越是接近設定溫度的時候，輸出的動作頻率就越高，到時候不管是接觸器還是繼電器都承受不了的。
