公司的三相變壓器容量20KVA,380V變220V，偶爾使用，想算一下空載損耗，查了半天網絡，居然看不懂。
有沒有誰專業的告訴我下，大概的計算方法，多謝了。

用鉗型表測一下空載電流就知道了，還有一個方法裝一個電表

看變壓器銘牌，空載損耗應該標在銘牌上。

引用

引用第2樓1992sd于2017-11-17 09:51發表的  :
看變壓器銘牌，空載損耗應該標在銘牌上。

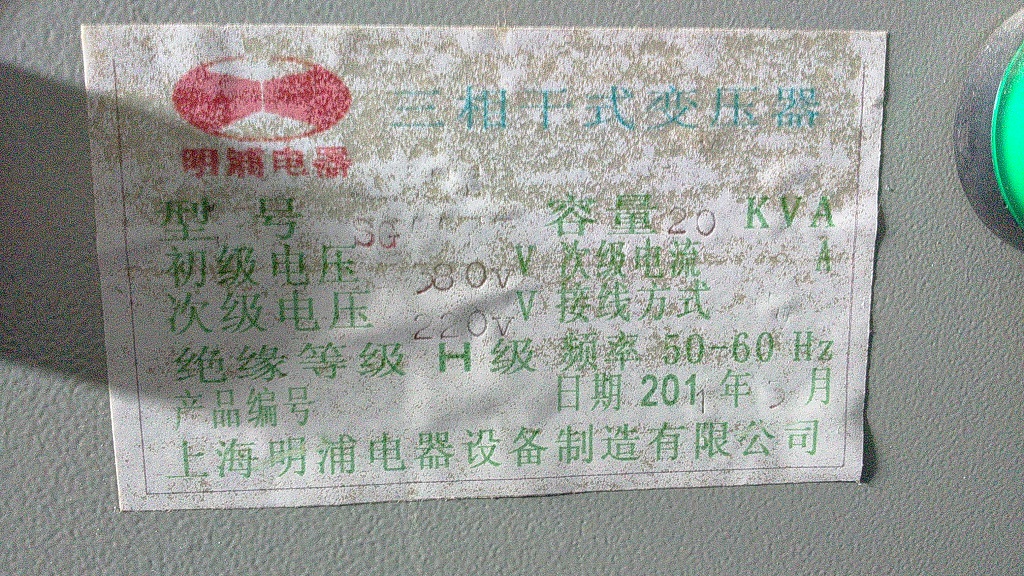

銘牌上沒有，只有容量、輸入輸出電壓和頻率。

引用

引用第1樓cjm1234于2017-11-17 09:42發表的  :
用鉗型表測一下空載電流就知道了，還有一個方法裝一個電表

空載損耗=空載電流*380V*根號3？

問題是我也沒有鉗形表。

維修需要工具

變壓器空載損耗計算方法是空載損耗包括鐵芯中磁滯和渦流損耗及空載電流在初級線圈電阻上的損耗，前者稱為鐵損后者稱為銅損。由于空載電流很小，后者可以略去不計，因此，空載損耗基本上就是鐵損。
空載損耗:當變壓器二次繞組開路，一次繞組施加額定頻率正弦波形的額定電壓時，所消耗的有功功率稱空載損耗。算法如下:

空載損耗=空載損耗工藝系數×單位損耗×鐵心重量

沒必要那么浪費腦筋，鉗表卡下就OK了

干式變壓器空載損耗計算公式

干式變壓器空載損耗公式為：Po=k*Pj*G  (W)
K---鐵芯制造工藝系數，各廠略有不同，一般可取1.1---1.18  容量大者取小，小者取大。
Pj--鐵芯單位重量的損耗(W/Kg)，由硅鋼片的牌號和鐵芯中磁通密度決定(一般查表求得）
G---鐵芯重量（Kg)
慢慢去算吧

竟然還有公式，也是理想值吧，還是鉗表實際點

引用

引用第8樓secgo于2017-11-17 11:37發表的  :
竟然還有公式，也是理想值吧，還是鉗表實際點

好吧，我去買把鉗形表。。。

那么問題來了，要問鉗形表哪家強，藍翔技校改名了。。。

引用

引用第7樓潘工pym于2017-11-17 11:34發表的  :
干式變壓器空載損耗計算公式

干式變壓器空載損耗公式為：Po=k*Pj*G  (W)
K---鐵芯制造工藝系數，各廠略有不同，一般可取1.1---1.18  容量大者取小，小者取大。
Pj--鐵芯單位重量的損耗(W/Kg)，由硅鋼片的牌號和鐵芯中磁通密度決定(一般查表求得）
.......

兄弟說的這些，我都不知道，還是謝謝了。。。
