工控人家園 綜合討論 驅動器如何接線

老大很悲傷

冰凍三尺非一日之寒

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 286 個
工控威望: 525 點
下載積分: 4023 分
在線時間: 173(小時)
注冊時間: 2011-11-02
最后登錄: 2025-07-21
查看老大很悲傷的主題 / 回貼

樓主發表于: 2017-09-15 17:58

只看樓主 | 小中大

圖片：

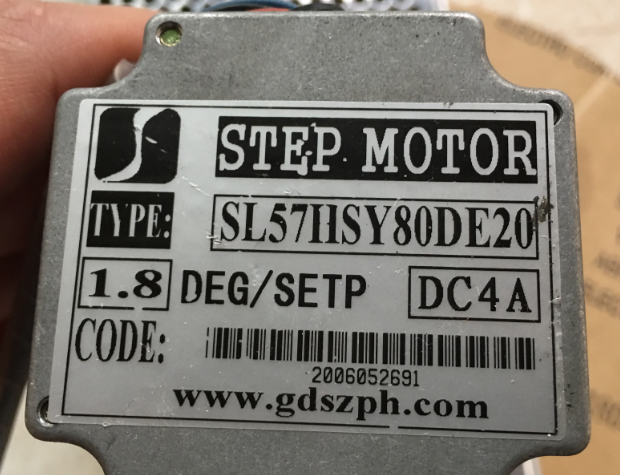

如圖，配套的，但是驅動器上沒有一個接線標志。電機接線基本能確定，現在給最上面接了白色和灰色接了DC24.指示燈能亮，但是電機沒得電，手能轉動，最下面4根接電機。請高手看看這個應該怎么接線。上面一個保險是250V的。猜猜~~~

wangnaizhi

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1315 個
工控威望: 2021 點
下載積分: 3285 分
在線時間: 1064(小時)
注冊時間: 2015-08-31
最后登錄: 2025-08-05
查看wangnaizhi的主題 / 回貼

1樓發表于: 2017-09-15 18:58

只看該作者 | 小中大

步進幾相的先把對應的相找出來然后再再接線相線不分正負對應相也不需要分

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2063 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-07-21
查看周家大少的主題 / 回貼

2樓發表于: 2017-09-15 21:26

只看該作者 | 小中大

最左邊應該是電源輸入，中間就是接馬達線，先用表量出來兩相，然后接就是了，最右邊應該是信號接入

QQ：611369538
微信：ZMF2KXL

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1043 個
工控威望: 1866 點
下載積分: 299 分
在線時間: 1160(小時)
注冊時間: 2017-02-09
最后登錄: 2025-07-07
查看nightblueblu的主題 / 回貼

3樓發表于: 2017-09-16 09:41

只看該作者 | 小中大

從左到右
V+  V-                       A+ A- B+ B-                                    DIR+  DIR-  PUL+  PUL-  ENA+  ENA-
大的三塊是這樣的   具體的順序有待測試

把型號輸進百度查一下

樓主留言：

感謝，電機接法，電源接法都對，脈沖方向脫機信號還沒試。不是還應該有個控制信號5V嗎？如果按你的來，是否只要脈沖信號串電阻就可以

本帖最近評分記錄：

下載積分:+5(老大很悲傷) 驅動器無型號，無標示， ..

Your happiness is everything.

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2120 個
工控威望: 3043 點
下載積分: 25403 分
在線時間: 1519(小時)
注冊時間: 2014-01-05
最后登錄: 2025-08-05
查看不小心遇見你的主題 / 回貼

4樓發表于: 2017-09-16 10:07

只看該作者 | 小中大

下面那個驅動器電路板拍背面看下引腳去哪了
完全靠猜搞不好燒驅動器
我估計右邊6個接口的從左到右分別 V+ V- A+ A- B+ B-
中間四個接口的位PLS+ PLS- DR+ DR-
最左邊是使能

項目、視覺、通訊QQ3515716

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

5樓發表于: 2017-09-18 08:38

只看該作者 | 小中大

驅動器上面一般寫了輸入5-24V信號，可以輸24V ，但是一般在信號端串一個1.8K或2K電阻比較好，供電電壓在供電范圍內就可以了，但是電壓越接近上限驅動器工作越好
脈沖PUL- 方向DIR-都串電阻

樓主留言：

已經弄好，串了2K電阻可以，但是4K就不工作，我另一個驅動器串4K還可以。你說的基本對了。只是最右邊依次是脫機方向脈沖，試了試試出來了。感謝

Your happiness is everything.
