各位大哥：

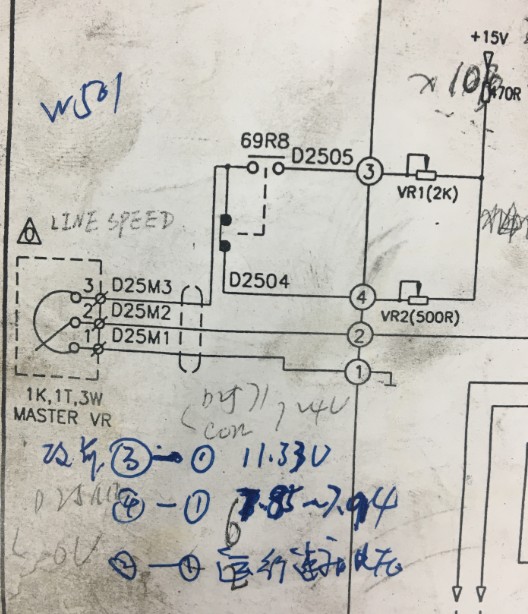

我有一塊電路板，請看附件圖紙
我想提高1腳與2腳之間的輸出電壓
是不是把VR2的電阻調小就可以了！
或者有其它辦法提高1腳與2腳之間的輸出電壓的方案嗎！

69r8選擇2k或500，再調

從圖上看只要調小時VR1,VR2電阻值，3腳電壓就升高了。69 R8是互鎖的一對常開與常閉觸點吧。還有69R8觸點接觸是否完好，接觸不好的話壓降太大，3腳電壓過低，2腳電壓就上不去了。

看了您的要求，但不知道您的用意是什么，如果不考濾這些，只要單純的提高1腳與2腳的電壓，可以在1腳與1K 3W MASER VR的1端之間串一個電阻，至于選擇多大的電阻，要根據您的要求來定！這樣，2腳的電壓最小時就不是0V了！

不知你提升1-2腳的電壓目的是什么？如果僅是為了改變電壓而調節，把VR2的電阻調小就可以了。

從圖紙來看，69R8是兩種固定電壓的快速變換選擇，按下之前一種，按下之后又一種。這兩個電壓大小分別由VR1、VR2調節，而MSTER VR（外置電位器）是在前面兩種電壓的基礎上再進行調節。

這應該是一個通過電壓值變化進行調速的裝置吧？俺的理解是，VR是外接調速用1K電位器，VR1，VR2只是一個精調和粗調用降壓電位器（粗調的壓降范圍大一些，可以調整出從0到更高的速度，但因速度范圍大，調整準確度可能低一些，但是精調壓降范圍小一些，這樣可以降低最高的調整速度，更精確的確認低速情況下的分辨率）。而那個69R8應該是一個互鎖開關，用于選擇精調還是粗調。
用歐姆定律，69R8未按下時，4腳串接的VR2參與電路中，VR2串接的電阻值范圍0~500歐，即可以在VR的3端獲得10~15V的電壓值，那么1,2間的最高電壓值也應該可以在0-VR的3端可以獲得的最高電壓這范圍內實現，即VR2是調整可以出現最高速度的調整電位器（即2點調速輸入點可以出現的最高電壓）要想升高整個設備可以出現的最高速度可以調整VR2獲得。
VR1為2K電位器，假如69R8按下，串入VR1電位器斷開VR2的話，因VR1的最高阻值為2K，則VR的3端可以得到5~15V的電壓值，即可以將VR的最高電壓降低到5V，這樣1,2腳間的電壓范圍也可以在更小的范圍內通過VR變化，可以調整出更精確地低電壓值，但是是以損失可調最高電壓為代價，所以俺定義為精調。
那么問題來了，樓主能不能確認2端可以輸入的最高電壓是多少（這要看控制的速度值），如果確認了正常狀態下的最高值，則調VR2的阻值使1，4腳間的電壓值到此電壓值。然后確認需要細致調整的低速狀態下的電壓值（即需細致調整的最高速度值的電壓值），調整VR1讓1,3腳到此電壓值。

你圖上用藍筆寫的電壓值好像調反了，還有就是4-1間電壓值按圖上的電阻值計算的話，不會出現不到8V的情況吧？因為最低也應該是10V。這應該是VR1的觸電接觸不良，建議更換或者打磨一下觸點。假如仍然電壓過低，可能是2端輸入不是高阻狀態，即可能線路板有問題，比如板上線間有污物及某個元器件有問題。
正常的調整，４腳電壓應高于3腳電壓。因為3腳應該可以獲得更低的電壓值用于低速細調（按下69R8）。
不好意思，沒看到15V還穿接了一個470的防過壓電阻，這樣上面計算的最高電壓值因此電阻的串入有近3.7V左右的壓降，
這樣只是說調VR2調高4,1間的電壓值高于3,1間電壓值才是正確的調整方法，否則就失去了VR1和VR2當初設立的意義了。

這是一個線速度給定電路，69R8可能是一個速度選擇開關，比如可以是手動/自動速度，也可能是正常/故障速度。要增加2點電壓，可以調小VR1/VR2的阻值，也可以在1腳串接一個500歐左右的可調電阻。
