基礎知識（七）拖鏈的介紹及選擇

拖鏈介紹：
拖鏈又稱為坦克鏈，適用于使用在復合運動場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到收納、牽引、保護作用，拖鏈的每節都能打開，便于安裝和維護，運動時噪音低，耐磨，可高速運動。

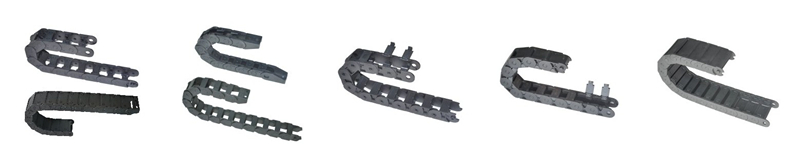

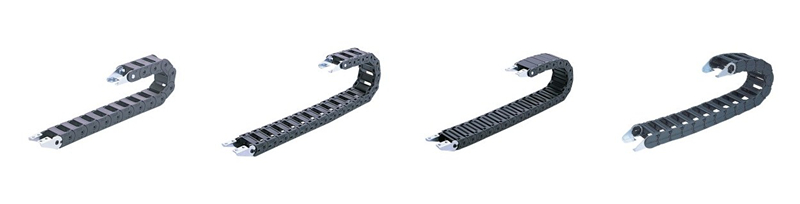

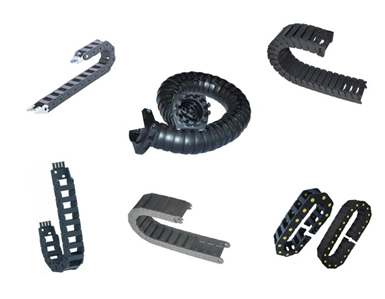

拖鏈種類：
1.普通型拖鏈，無特殊要求下的環境使用。型號豐富，可選范圍廣。各品牌替換性強

2.方便型拖鏈，可通過外徑、內徑開口用大拇指直接將電纜壓入拖鏈便可使用，電纜拆卸方式也十分方便只需拉拽電纜便可拆卸。

3.輕型拖鏈

4.加強型拖鏈、三維型拖鏈
加強型拖鏈：可應用于負載較重，長距離，高速運動，環境惡劣等場合。

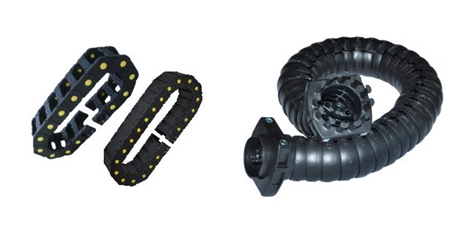

三維型拖鏈：多維（3D）運動、小彎曲半徑，全封閉防碎屑、鏈節可拆卸。

拖鏈常用詞解釋：
1.橋式：鏈節兩側只有橫桿連接的結構

2.半封閉型：鏈節一側封閉一側橋式結構（一般外周封閉式，內周橋式）

3.全封閉式：拖鏈內外周全覆蓋型式結構

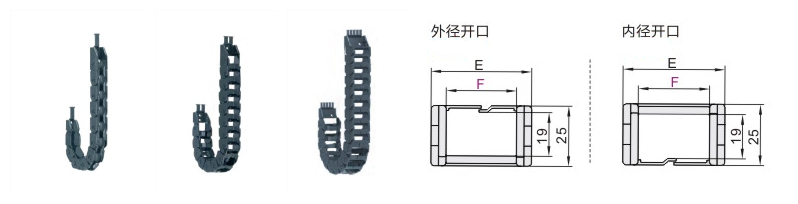

4.打開方式：拖鏈橫桿是否可開啟的結構方便管線填裝（不可打開、內徑開口、外徑開口、內外徑開口）。

5.梳狀板：用于固定接頭處管線（減少接頭處管線的應力）。

6.分隔片：用于分隔拖鏈內的管線（分隔不同類型的管線，優化管線的配重）。

拖鏈選型注意：
1.選型時應留有15%的剩余空間，內置電纜、油管等可以自由活動，在半徑方向上對拖鏈不產生拉力。直徑差別大的導線應該分開鋪設，重量平均分布，必要時可用分隔片分開。在高速或高頻運動時，要盡量使導線在水平上相互分開，不要使之相互疊加，在電纜、氣管、油管較多的時候建議使用分隔片。
2.內高：選擇內置電纜、氣管、油管、水管中最粗的一個作為參考高度，加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度。
3.內款：選擇較粗的一些電纜、氣管、油管、水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。
4.彎曲半徑：選擇內置電纜、氣管、油管、水管等中最大的彎曲半徑作為參考值，并留有10%以上的空間。

附件下載：

基礎知識（七）拖鏈的介紹及選擇.pdf (260 K) 下载次数:48
