工控人家園 綜合討論 求解圖上的NPN接近開關與繼電器能進行自鎖嗎?

qq791569514

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 84 個
工控威望: 275 點
下載積分: 1100 分
在線時間: 122(小時)
注冊時間: 2013-09-07
最后登錄: 2022-03-24
查看qq791569514的主題 / 回貼

樓主發表于: 2017-05-19 21:24

只看樓主 | 小中大

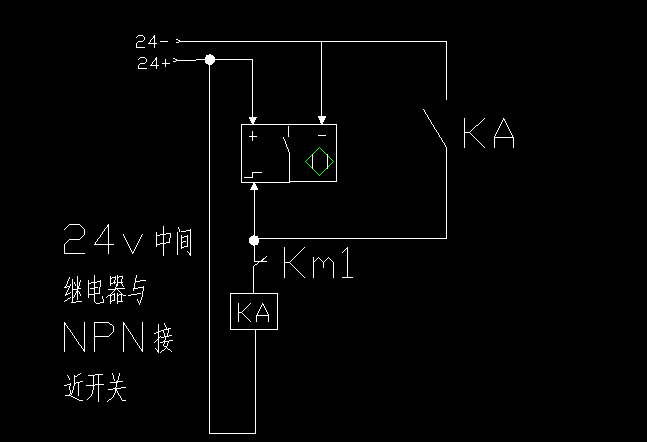

圖片：

求解圖上的NPN接近開關與繼電器能進行自鎖嗎?

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2063 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-07-21
查看周家大少的主題 / 回貼

1樓發表于: 2017-05-19 21:38

只看該作者 | 小中大

可以自鎖啊。

本帖最近評分記錄：

下載積分:+1(qq791569514) 真誠感謝！

QQ：611369538
微信：ZMF2KXL

1720153147

一份汗水，一份收獲。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 223 點
下載積分: 6361 分
在線時間: 113(小時)
注冊時間: 2016-12-01
最后登錄: 2025-01-26
查看1720153147的主題 / 回貼

2樓發表于: 2017-05-19 21:44

只看該作者 | 小中大

可以自鎖的

本帖最近評分記錄：

下載積分:+1(qq791569514) 真誠感謝！

老學生

梅花香自苦寒來

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 295 個
工控威望: 621 點
下載積分: 10475 分
在線時間: 274(小時)
注冊時間: 2013-01-08
最后登錄: 2025-01-11
查看老學生的主題 / 回貼

3樓發表于: 2017-05-19 21:49

只看該作者 | 小中大

我覺得不行。1 接近開關屬無觸點開關。2 開關分電感型，電容型，霍爾型等，至于NPN或PNP不過是極性不同罷了。3 不管哪種形式，一般都是用可控硅做開關器件的。現在有帶自鎖功能的接近開關。

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2063 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-07-21
查看周家大少的主題 / 回貼

4樓發表于: 2017-05-19 22:02

只看該作者 | 小中大

引用
引用第3樓老學生于2017-05-19 21:49發表的 :
我覺得不行。1 接近開關屬無觸點開關。2 開關分電感型，電容型，霍爾型等，至于NPN或PNP不過是極性不同罷了。3 不管哪種形式，一般都是用可控硅做開關器件的。現在有帶自鎖功能的接近開關。

按他所畫的圖是可以自鎖的，這個就是最簡單的自鎖電路，不過是把一個啟動開關換成一個接近開關而已。

QQ：611369538
微信：ZMF2KXL

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

5樓發表于: 2017-05-20 07:56

只看該作者 | 小中大

按你所畫的電路不能正常工作！
NPN接近開關導通電流滿足繼電器就可以實現自鎖電路。

本帖最近評分記錄：

下載積分:+1(qq791569514) 真誠感謝！

[img]Http://m.ls2car.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

吳工2014

微信：13549987100，學！！！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 172 個
工控威望: 4484 點
下載積分: 798 分
在線時間: 182(小時)
注冊時間: 2014-09-01
最后登錄: 2025-06-26
查看吳工2014的主題 / 回貼

6樓發表于: 2017-05-20 09:26

只看該作者 | 小中大

實踐過，沒有問題！可以自鎖！

本帖最近評分記錄：

下載積分:+1(qq791569514) 真誠感謝！

FX5-40SSC-S/FX5-80SSC-S/QD77MS/QD75P 歡迎學習交流，目前在學習Q172！

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2447 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

7樓發表于: 2017-05-20 10:13

只看該作者 | 小中大

可以的啦。SMC的三線制的reed auto switch ，可以接負載的。

本帖最近評分記錄：

下載積分:+1(qq791569514) 真誠感謝！

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

人生如夢

快樂和郁悶取決于心態

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 299 個
工控威望: 467 點
下載積分: 8136 分
在線時間: 768(小時)
注冊時間: 2010-09-26
最后登錄: 2025-05-02
查看人生如夢的主題 / 回貼

8樓發表于: 2017-05-20 11:01

只看該作者 | 小中大

絕對沒有問題我經常這么用

本帖最近評分記錄：

下載積分:+1(qq791569514) 熱心助人！

olove83

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 16 個
工控威望: 109 點
下載積分: 700 分
在線時間: 11(小時)
注冊時間: 2017-03-17
最后登錄: 2024-03-12
查看olove83的主題 / 回貼

9樓發表于: 2017-05-22 17:19

只看該作者 | 小中大

接近開關能流過的電流很小,這樣接法容易燒哦

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3553(小時)
注冊時間: 2007-09-03
最后登錄: 2025-07-29
查看雪花飄飄的主題 / 回貼

10樓發表于: 2017-05-23 14:28

只看該作者 | 小中大

可以自鎖，如果防止接近開關長時間得電，可以在接近開關電源進線端加入一組KA的常閉點。
自鎖時斷開接近開關的電源。
以上

oppoyun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 63 個
工控威望: 204 點
下載積分: 602 分
在線時間: 130(小時)
注冊時間: 2013-07-17
最后登錄: 2025-07-22
查看oppoyun的主題 / 回貼

11樓發表于: 2017-05-23 15:34

只看該作者 | 小中大

完全沒有問題
