脈沖數，螺距是什么關系？加減速時間的關系，看見別人這么做很方便的，不用算螺距的，步進，伺服都方便，想學下，有沒有前輩教下

螺距是旋轉一圈脈沖數量多少
例如5mm螺桿~~旋轉一圈所需脈沖數2000
那發送 1脈沖數就是2.5u

怎么對我上面的關系呢
在PLC里面，螺距和脈沖數的關系是怎么樣的
謝謝你

引用

引用第1樓lin10663于2017-05-15 19:08發表的  :
螺距是旋轉一圈脈沖數量多少
例如5mm螺桿~~旋轉一圈所需脈沖數2000
那發送 1脈沖數就是2.5u

螺距是由絲桿決定，是硬件，和脈沖沒有關系
你要問的是移動距離吧？

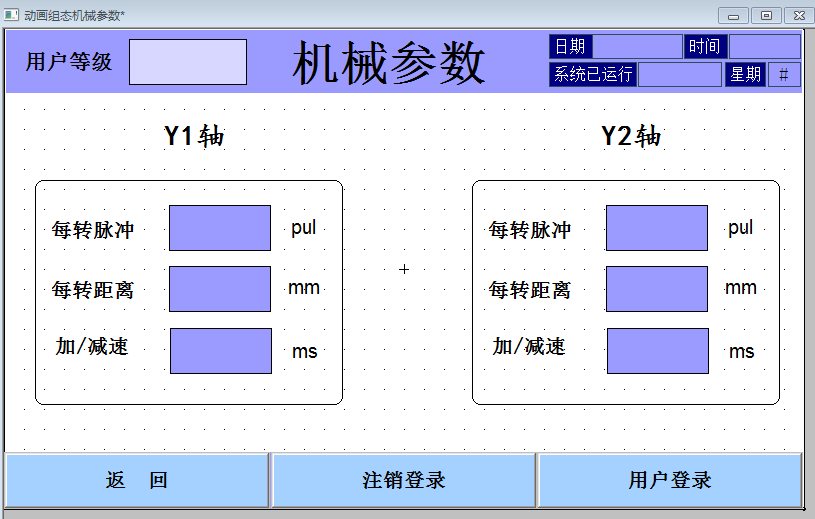

如上圖。例如步進細分調400，觸摸屏里調400，螺距設5MM走的距離是準確的

引用

引用第3樓周家大少于2017-05-15 19:51發表的  :
螺距是由絲桿決定，是硬件，和脈沖沒有關系
你要問的是移動距離吧？

給出定位距離可算出定位的脈沖（定位距離/每轉距離*每轉脈沖），大多程序都是這么算的吧，不過一般數值都放程序里面了，你這個只是數值用觸摸屏來設，這樣做也只是方便要改細分時不用動程序，改改參數就行。我也是新手，如果沒理解對請指出，謝謝！

每轉脈沖是轉360度所需脈沖就是你步進的細分數，每轉距離就是360度絲桿走的距離。加減速是從0速到你設置的速度用的時間

             每轉脈沖數請你看伺服放大器和電機技術指標，假如編碼器是2500脈沖，因AB移相4倍頻脈沖數2500*4=10000脈沖為電機的一轉。步進電機你看放大器撥碼選擇細分開關。絲桿間距看技術指標，如果沒有 用卡尺量一下就知道了。假如為5毫米，那就是PLC每發1W個脈沖你的機構走5毫米，加速度是啟動后多長時間到標準速度。
