工控人家園 綜合討論 fx2ad模數轉換的問題

xks199303

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 105 點
下載積分: 678 分
在線時間: 7(小時)
注冊時間: 2016-10-25
最后登錄: 2024-04-09
查看xks199303的主題 / 回貼

樓主發表于: 2016-10-25 10:30

只看樓主 | 小中大

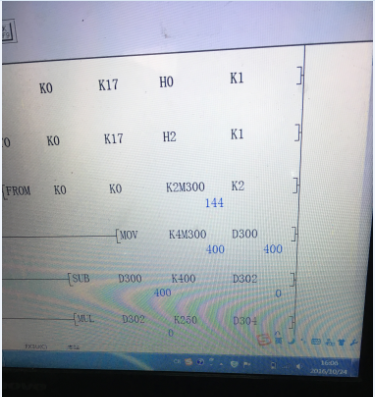

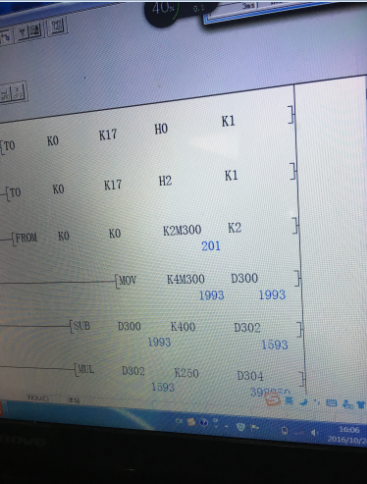

圖片：

fx2ad對壓力變送器的電流值進行變換得到的數值是400到2000.？與理論值不一樣啊？

實際的函數關系怎么得到。輸出為4-20mA

[ 此帖被xks199303在2016-10-25 11:03重新編輯 ]

xks199303

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 105 點
下載積分: 678 分
在線時間: 7(小時)
注冊時間: 2016-10-25
最后登錄: 2024-04-09
查看xks199303的主題 / 回貼

1樓發表于: 2016-10-25 10:41

只看該作者 | 小中大

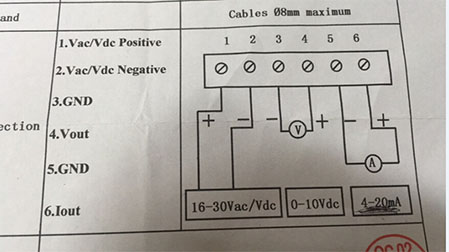

圖片：

壓差變送器參數

apei2014

工控的世界，我不懂

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1214 個
工控威望: 1859 點
下載積分: 81707 分
在線時間: 542(小時)
注冊時間: 2016-08-15
最后登錄: 2025-08-04
查看apei2014的主題 / 回貼

2樓發表于: 2016-10-25 11:00

只看該作者 | 小中大

是不是其它地方用到了M300到M315？

樓主留言：

沒有呢

東隅已逝，桑榆非晚。

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3401 個
工控威望: 3199 點
下載積分: 70678 分
在線時間: 1609(小時)
注冊時間: 2008-04-20
最后登錄: 2025-08-04
查看wwcwwc的主題 / 回貼

3樓發表于: 2016-10-25 13:59

只看該作者 | 小中大

你確認輸入是4-20mA？數據應該是800-4000.
注意電流輸入時的接線要求。

xks199303

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 105 點
下載積分: 678 分
在線時間: 7(小時)
注冊時間: 2016-10-25
最后登錄: 2024-04-09
查看xks199303的主題 / 回貼

4樓發表于: 2016-10-25 16:08

只看該作者 | 小中大

接線肯定是沒有問題的。至于輸出是不是0-40mA沒法確定，但是壓力變送器滿量程經過2ad變換輸出就是2000.這個與理論值計算有出入。在已知壓力變送器量程是-100PA-100PA電流輸出為4-20mA得到的關系與plc反饋出來的數據出入，主要就是這個問題

apei2014

工控的世界，我不懂

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1214 個
工控威望: 1859 點
下載積分: 81707 分
在線時間: 542(小時)
注冊時間: 2016-08-15
最后登錄: 2025-08-04
查看apei2014的主題 / 回貼

5樓發表于: 2016-10-26 17:27

只看該作者 | 小中大

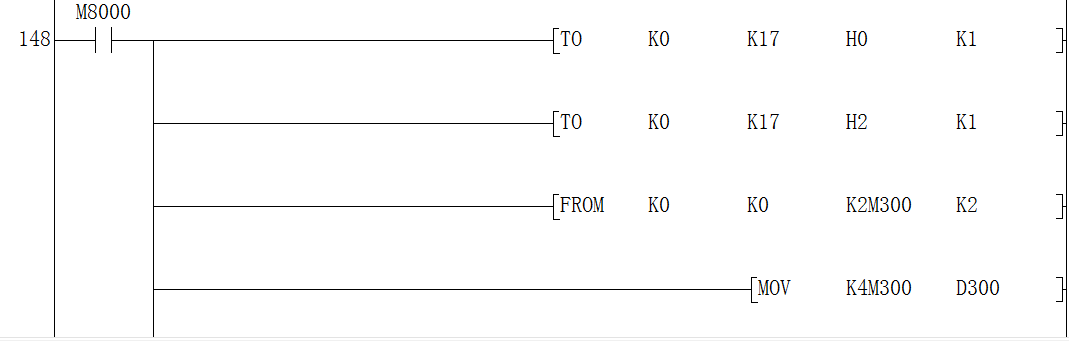

k2m300數值是144，K4M300卻變成了400，換成二進制比較一下，差別就在M308，看看M308有沒有什么問題

東隅已逝，桑榆非晚。
