工控人家園 綜合討論 三菱FX3U通過與臺達溫控表通信

«
1
2
»
Pages: 1/2 Go

17091836119

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 24 個
工控威望: 427 點
下載積分: 1853 分
在線時間: 38(小時)
注冊時間: 2018-06-21
最后登錄: 2025-04-25
查看17091836119的主題 / 回貼

樓主發表于: 2019-01-03 18:59

只看樓主 | 小中大

三菱FX3U加RS485ADP-MB，讀取一路臺達溫控表溫度、寫入設定值的程序樣例

[ 此帖被17091836119在2019-01-08 18:42重新編輯 ]

附件：

DELTA_IA-TC_DTK_OM_SC_20180817.pdf (1961 K) 下載次數:744
網站提示: 請不要用迅雷下載附件，容易出錯

附件：

MODBUS.zip (180 K) 下載次數:655
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+2(756287415) 感謝分享！

下載積分:+3(li051005) 感謝分享！

下載積分:+1(suy520)

下載積分:+1(smtplc) 熱心助人！

17091836119

級別: 略有小成

發送短信
加為好友
QQ聯系

1樓發表于: 2019-01-03 19:05

只看該作者 | 小中大

FX3U加RS422 BD然后加485ADP-MB模塊

[ 此帖被17091836119在2019-01-04 09:17重新編輯 ]

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2867 個
工控威望: 3639 點
下載積分: 3562 分
在線時間: 3828(小時)
注冊時間: 2007-11-04
最后登錄: 2025-08-02
查看tingfenghu的主題 / 回貼

2樓發表于: 2019-01-03 19:20

只看該作者 | 小中大

不知道你用的什么模塊？
如果用fx3u-385BD和fx3u-485ADP,
就ＲＳ指令。

樓主留言：

模塊是FX3U-485ADP-MB，用modbus協議 RTU

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

飛龍舞天

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 306 個
工控威望: 435 點
下載積分: 1031 分
在線時間: 471(小時)
注冊時間: 2014-06-24
最后登錄: 2025-07-31
查看飛龍舞天的主題 / 回貼

3樓發表于: 2019-01-03 20:31

只看該作者 | 小中大

好像是485DB才能用modbus ，485ADP不支持modbus

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 12028 個
工控威望: 19422 點
下載積分: 14566 分
在線時間: 2792(小時)
注冊時間: 2013-01-31
最后登錄: 2025-08-01
查看往事如風的主題 / 回貼

4樓發表于: 2019-01-04 09:56

只看該作者 | 小中大

問問站長就知道結果了

三人行者必有我?guī)?，擇其善者而從之

badboy

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 123 點
下載積分: 1502 分
在線時間: 28(小時)
注冊時間: 2014-02-24
最后登錄: 2025-06-17
查看badboy的主題 / 回貼

5樓發表于: 2019-01-04 10:30

只看該作者 | 小中大

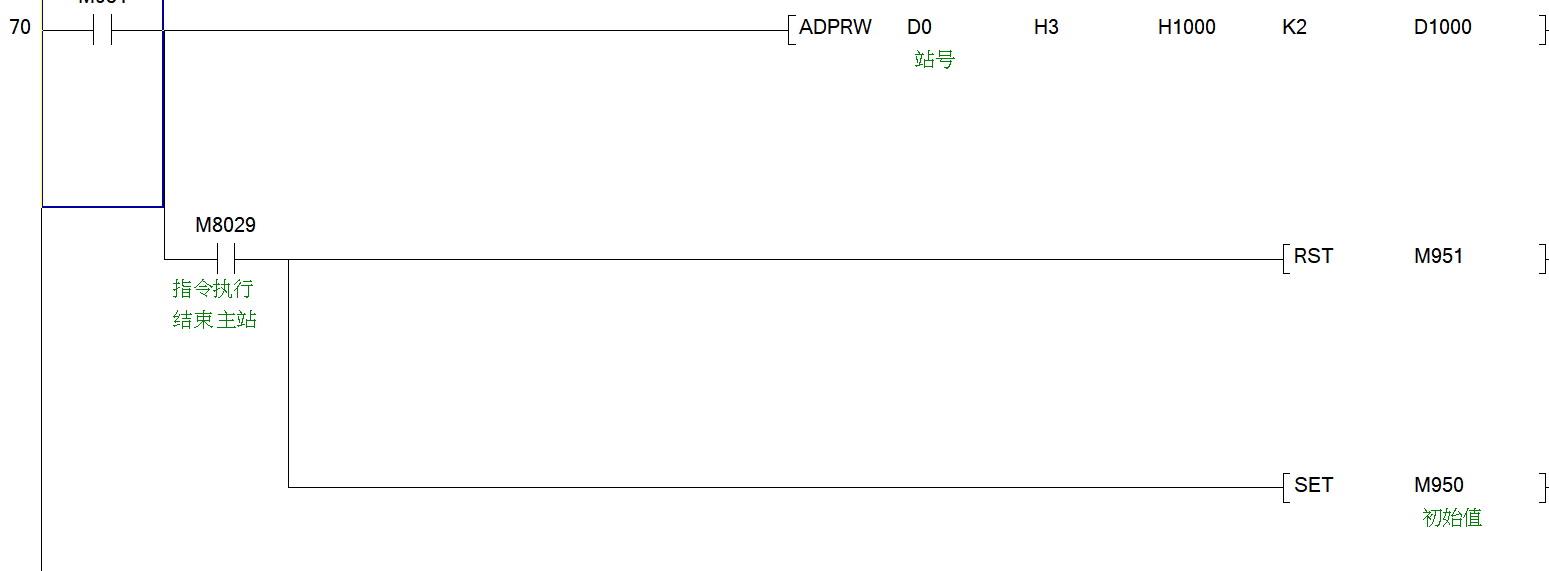

圖片：

最後再加上這行[SET M950]試試看

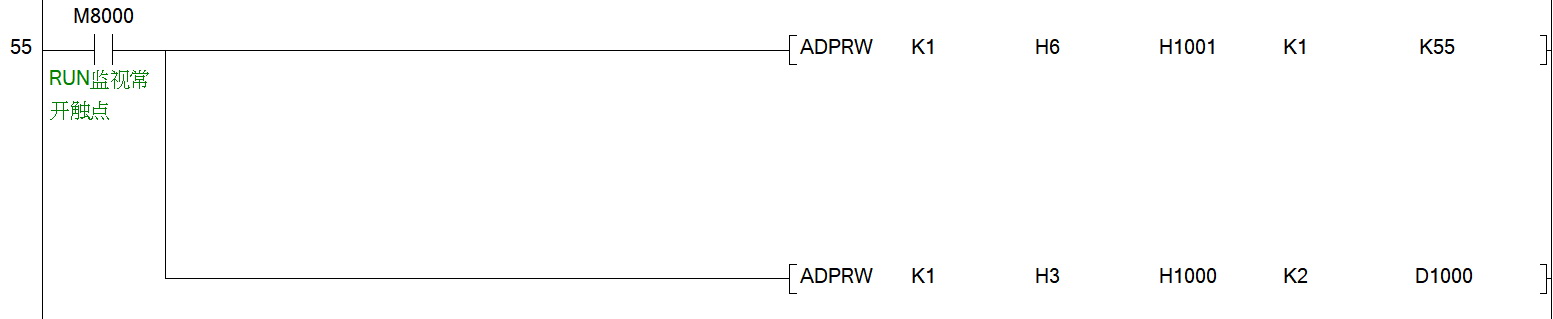

其實現在ADPRW 這指令可以一次全部執行，不必在用M8029輸出在觸發下一行
我都直接用M8000直接輸出ADPRW
以上兩種方式可以嘗試看看
或改成下圖娜方式也可以

badboy

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 123 點
下載積分: 1502 分
在線時間: 28(小時)
注冊時間: 2014-02-24
最后登錄: 2025-06-17
查看badboy的主題 / 回貼

6樓發表于: 2019-01-04 10:43

只看該作者 | 小中大

以你的配置方式，Modbus通訊應該是CH2不是CH1所以M8411後面的設定要改為CH2的參數不是CH1

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4859 個
工控威望: 8286 點
下載積分: 18141 分
在線時間: 3398(小時)
注冊時間: 2016-10-31
最后登錄: 2025-08-02
查看夢雨天涯的主題 / 回貼

7樓發表于: 2019-01-04 11:14

只看該作者 | 小中大

說明書

附件：

FX3U MODBUS通信篇.pdf (3887 K) 下載次數:306
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+1(suy520)

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群462042464

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

8樓發表于: 2019-01-04 11:21

只看該作者 | 小中大

引用
引用第6樓badboy于2019-01-04 10:43發表的 :
以你的配置方式，Modbus通訊應該是CH2不是CH1所以M8411後面的設定要改為CH2的參數不是CH1

fx3u-385BD也算一個通道？？

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群462042464

17091836119

級別: 略有小成

發送短信
加為好友
QQ聯系

9樓發表于: 2019-01-04 12:59

只看該作者 | 小中大

謝謝各位的指導，F(xiàn)X3U通信設定必須用M8411驅動，422BD占一個通道，485ADO-MB用通道二，搞定！謝謝大家

本帖最近評分記錄：

下載積分:+1(zy123518763) 搞定的源程序求分享

badboy

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 123 點
下載積分: 1502 分
在線時間: 28(小時)
注冊時間: 2014-02-24
最后登錄: 2025-06-17
查看badboy的主題 / 回貼

10樓發表于: 2019-01-04 14:52

只看該作者 | 小中大

引用
引用第8樓夢雨天涯于2019-01-04 11:21發表的 :

fx3u-385BD也算一個通道？？

是的，那也算一個通道，除非是裝了[FX3u-CNV-BD]
這塊是轉接板就不算是通道

chenxue163

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 271 個
工控威望: 408 點
下載積分: 8208 分
在線時間: 736(小時)
注冊時間: 2013-10-26
最后登錄: 2025-07-15
查看chenxue163的主題 / 回貼

11樓發表于: 2019-01-08 13:40

只看該作者 | 小中大

發一個我之前寫的程序，里面有FX3U用485BD板和3個臺達溫控器通訊有注解。用RS指令 modbus ascii 方式通訊，供參考一下

附件：

三菱PLC與臺達溫控器通訊.zip (200 K) 下載次數:413
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+3(li051005) 感謝分享！

下載積分:+1(suy520)

下載積分:+1(smtplc) 好貼好貼！

«
