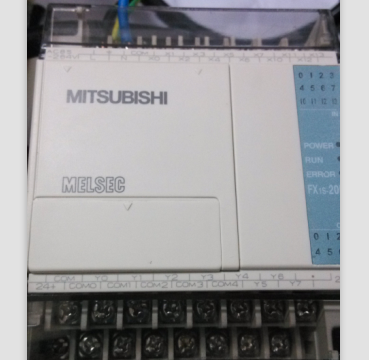

請問各位大蝦，三菱FX1s-20MR PLC  輸出端 負載用內置電源接線怎樣接？

把正極接到COM上，

你這個是MR的,很簡單的,直流,交流不用考慮,如果用內部24V的話就把正或負直接接到COM端,另一端接負或正形成回路電壓就OK了.

MR的PLC輸出COM點接正

首先理解com端的意思？com就是公共端。

1 ：   COM0、COM1、COM2、COM3、COM4接正極，Y0---Y7接負載的一端，如歐姆龍的KA，MY4N-JDC24V的14號腳，負極接13號腳。
2：  COM0、COM1、COM2、COM3、COM4接負極，Y0---Y7接負載的一端，如歐姆龍的KA，MY4N-JDC24V的13號腳，負極接14號腳。
3：  COM0、COM1、COM2、COM3、COM4接L，Y0---Y7接負載的一端，如歐姆龍的KA，MY4N-JAC220V的一個腳，N接另外一個腳。
----------說的啰嗦了一點，樓主你能明白嗎？

2種接法：
1：COM端接24V+,繼電器一端接Y,一端接0V.
2：COM端接0V， 繼電器一端接Y,一端接24V+.
以上，繼電器就表示輸出。

正或負直接接到COM端,另一端接負或正形成回路電壓就好了

6樓正解...

5樓解釋的好啊。

6樓簡單明了

支持6樓說法
