工控人家園 綜合討論 請教繼電器控制方案

xtl123925

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 176 個
工控威望: 441 點
下載積分: 847 分
在線時間: 117(小時)
注冊時間: 2007-06-19
最后登錄: 2025-06-26
查看xtl123925的主題 / 回貼

樓主發表于: 2014-09-24 15:57

只看樓主 | 小中大

一個電機，正反轉控制。工作過程：?jiǎn)?dòng)正轉30秒，停止10秒，反轉30秒，停止10秒，在正轉30秒。。。。。。往復運行。不用PLC控制，用時間繼電器來做，如何設計電路圖。

siweisunyu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 37 個
工控威望: 148 點
下載積分: 962 分
在線時間: 11(小時)
注冊時間: 2013-04-17
最后登錄: 2017-10-01
查看siweisunyu的主題 / 回貼

1樓發表于: 2014-09-24 16:07

只看該作者 | 小中大

繼電器做電路復雜

huhuil1l1

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 108 個
工控威望: 624 點
下載積分: 2476 分
在線時間: 301(小時)
注冊時間: 2013-06-20
最后登錄: 2023-10-26
查看huhuil1l1的主題 / 回貼

2樓發表于: 2014-09-24 16:24

只看該作者 | 小中大

如果是學習，看你的級別應該不難，PLC可以在，電路也可以做。如果是為了省錢。有種編程時間繼電器，可以用。國產PLC也可以。

huhuil1l1

級別: 家園常客

發送短信
加為好友

3樓發表于: 2014-09-24 16:26

只看該作者 | 小中大

淘寶幾十塊一個。編程時間繼電器。

nimuling1

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 125 點
下載積分: 3889 分
在線時間: 51(小時)
注冊時間: 2014-07-21
最后登錄: 2025-03-06
查看nimuling1的主題 / 回貼

4樓發表于: 2014-09-24 16:30

只看該作者 | 小中大

用雙時間繼電器做

子丑寅卯9

好鋼是煉出來的; 好妞是泡出來的!

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1223 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的主題 / 回貼

5樓發表于: 2014-09-24 17:05

只看該作者 | 小中大

引用
引用第4樓nimuling1于2014-09-24 16:30發表的 :
用雙時間繼電器做

對的,搞個雙回路時間繼電器,直接接在常開觸點上即可,面板上設置好時間.

（沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。

huhuil1l1

級別: 家園常客

發送短信
加為好友

6樓發表于: 2014-09-24 17:15

只看該作者 | 小中大

引用
引用第5樓子丑寅卯9于2014-09-24 17:05發表的 :

對的,搞個雙回路時間繼電器,直接接在常開觸點上即可,面板上設置好時間.

雙回路時間繼電器，也不方便的。他有正反轉的。如果就是一個方向轉就雙回路時間繼電器方便的。

seallyzoom

和尚與屠夫的區別，就是一個吃素一個吃葷

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 555 個
工控威望: 757 點
下載積分: 5367 分
在線時間: 421(小時)
注冊時間: 2010-07-23
最后登錄: 2025-08-02
查看seallyzoom的主題 / 回貼

7樓發表于: 2014-09-25 09:26

只看該作者 | 小中大

欣靈電機正反轉控制器，一個就擺平，弄那么多東西干嗎

工程剩貨工控產品，低價處理有需要可聯系，或交流交換學習

fengrunsheng

生活中本不缺少美,缺少的是發現美的眼睛!

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 435 個
工控威望: 7091 點
下載積分: 19664 分
在線時間: 478(小時)
注冊時間: 2014-09-07
最后登錄: 2024-12-07
查看fengrunsheng的主題 / 回貼

8樓發表于: 2014-09-25 11:31

只看該作者 | 小中大

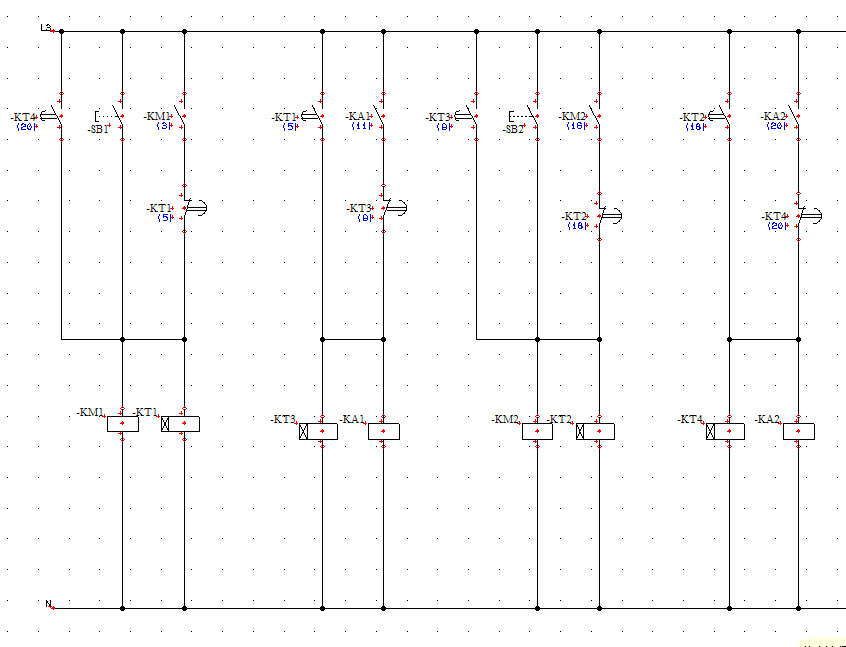

圖片：

剛畫的草圖
SB1正轉啟動, SB2反轉啟動.
KT1和KT2是30s延時.
KT3和KT4是10s延時.

luo76

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1562 個
工控威望: 1626 點
下載積分: 117073 分
在線時間: 632(小時)
注冊時間: 2008-09-06
最后登錄: 2025-08-06
查看luo76的主題 / 回貼

9樓發表于: 2014-09-25 11:45

只看該作者 | 小中大

沒有一點難度，
