工控人家園 綜合討論 西門子觸摸屏TP 170B Color下載線

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

樓主發表于: 2014-06-29 14:52

只看樓主 | 小中大

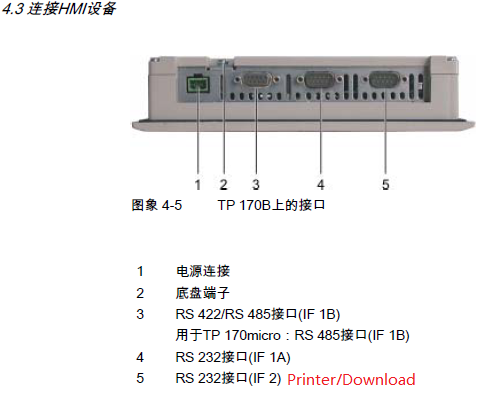

圖片：

西門子觸摸屏TP 170B Color 下載線可以用USB轉RS232線嗎？如果不可以，TP 170B Color 下載線可以自己制作一根嗎？

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161690 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-08
查看sjm213的主題 / 回貼

1樓發表于: 2014-06-29 20:51

只看該作者 | 小中大

可以；
線纜在論壇【線纜圖紙】區找找；
RS232通訊實在太慢，建議連接PLC通過編程線傳輸畫面

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

2樓發表于: 2014-06-30 19:43

只看該作者 | 小中大

引用
引用第1樓sjm213于2014-06-29 20:51發表的 :
可以；
線纜在論壇【線纜圖紙】區找找；
RS232通訊實在太慢，建議連接PLC通過編程線傳輸畫面

也就是說可以用USB轉485的線（200PLC的下載線）給這款觸摸屏下載畫面了。山寨的200PLC的下載線（幾十元一條的）可以嗎？

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161690 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-08
查看sjm213的主題 / 回貼

3樓發表于: 2014-06-30 21:57

只看該作者 | 小中大

山寨的下載線沒用過不知道。
通過IF1B口需要先把觸摸屏和PLC建立連接，PLC通訊口處用帶編程口的總線連接器，編程線纜插在連接器的編程口上，通過MPI與觸摸屏通訊

ytzidonghua

plc 觸摸屏自動化技術培訓等電話0535-6380506

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2621 個
工控威望: 7240 點
下載積分: 9341 分
在線時間: 413(小時)
注冊時間: 2006-09-27
最后登錄: 2025-08-08
查看ytzidonghua的主題 / 回貼

4樓發表于: 2014-07-01 11:08

只看該作者 | 小中大

170的線比較簡單

plc 觸摸屏變頻器編程電纜，plc培訓等
plc觸摸屏遠程下載，遠程監控
手機APP監控plc
QQ 365871920
電話13396452298
www.ytleader.com

sz518104

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 929 個
工控威望: 805 點
下載積分: 18579 分
在線時間: 399(小時)
注冊時間: 2009-01-05
最后登錄: 2025-07-19
查看sz518104的主題 / 回貼

5樓發表于: 2014-07-01 22:31

只看該作者 | 小中大

西門子200PLC的下載線就可以跟西門子人要界面進行下載啊SMART700的人機我就是用200PLC下載線下載的啊

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

6樓發表于: 2014-07-13 16:05

只看該作者 | 小中大

后來找了一臺式機，上面帶232接口，用了一根232連接線連接西門子西門子TP 170B Color觸摸屏，是可以下載畫面的，觸摸屏里是需要設置的（WINCC 軟件版本是SP4的）。SP2版本的軟件好像沒有對應版本的TP 170B Color。

咯啵白菜

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 215 個
工控威望: 298 點
下載積分: 804 分
在線時間: 107(小時)
注冊時間: 2014-01-14
最后登錄: 2019-11-23
查看咯啵白菜的主題 / 回貼

7樓發表于: 2014-07-13 19:58

只看該作者 | 小中大

山寨的下載線挺好的，又不貴

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

8樓發表于: 2014-07-21 22:41

只看該作者 | 小中大

后來用USB轉RS232的線也是可以的，只不過是D型9PIN接口不一樣，用兩個D型9PIN母頭轉一下就可以了,注意轉接線2、3要交叉一下。
