工控人家園 綜合討論 PLC的上升沿微分和P指令

fsjnzhy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1129 個
工控威望: 2294 點
下載積分: 109010 分
在線時間: 1309(小時)
注冊時間: 2011-12-15
最后登錄: 2022-09-28
查看fsjnzhy的主題 / 回貼

樓主發表于: 2014-03-02 16:13

只看樓主 | 小中大

松下PLC的上升沿微分(DF)和P指令↑先后動作的差別

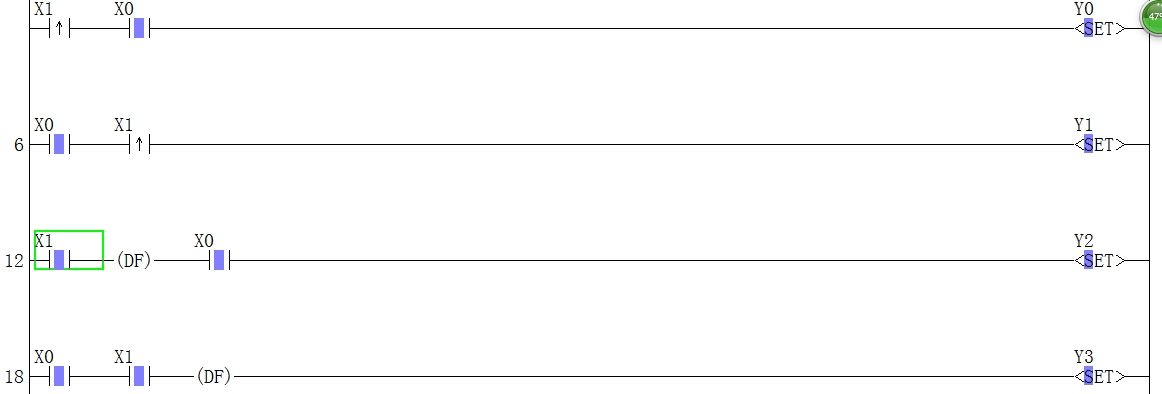

下圖是X1先動作X0后動作的結果

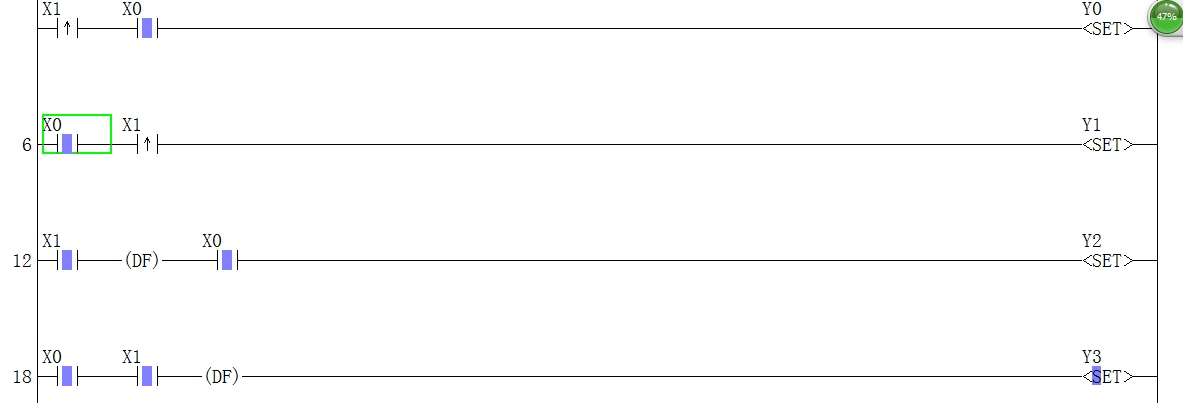

下圖是X0先動作X1后動作的結果

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6815 個
工控威望: 38419 點
下載積分: 11888 分
在線時間: 9729(小時)
注冊時間: 2006-09-13
最后登錄: 2025-08-04
查看cvlsam的主題 / 回貼

1樓發表于: 2014-03-02 19:08

只看該作者 | 小中大

引用
引用樓主fsjnzhy于2014-03-02 16:13發表的 PLC的上升沿微分和P指令 :
松下PLC的上升沿微分(DF)和P指令↑先后動作的差別

下圖是X1先動作X0后動作的結果
[attachment=118300]

.......

您的貼圖無法反映DF和P指令的區別，相反，您的貼圖真實的反應了先按X0和先按X1的差別。

Good Luck～

zrsheng

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的主題 / 回貼

2樓發表于: 2014-03-02 19:40

只看該作者 | 小中大

引用
引用第1樓cvlsam于2014-03-02 19:08發表的 :

您的貼圖無法反映DF和P指令的區別，相反，您的貼圖真實的反應了先按X0和先按X1的差別。

Good Luck～

說的太對了，看來樓主對梯形圖的程序掃描過程的理解還不是很透徹

94114602

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 99 個
工控威望: 225 點
下載積分: 3480 分
在線時間: 57(小時)
注冊時間: 2012-03-22
最后登錄: 2024-07-24
查看94114602的主題 / 回貼

3樓發表于: 2014-03-04 22:51

只看該作者 | 小中大

X0后動，都不通，反應不了
