我想做一個實驗，單片機與三菱FX-1N自由通信。但單片機是8位數據格式而三菱PLC16位格式數據，所以···總之我寫不出來。我寫的PLC程序在串口調試助手里都接收不到，都不知道串口設置錯在哪里。所以想請大神隨便寫個三菱FX-1N【RS】指令通信程序貼上來。單片機的通訊格式為8位、無檢驗、1停止位、連續的5個字節為一個完整通信幀。三菱PLC的8位數據放在每個D數據寄存器的低半字里。跪求大神幫忙回復！祝壇友們2014年事業順利、財運亨通、笑口常開、闔家幸福！

1,8位和16位的模式切換只需要改變M8161;
2,RS指令，其實…………就簡單的一句：RS D100 K5 D200 K5(如果只發送或接收的話，分別把前一個或后一個K5改為K0)；
3,串口通信格式是否按照單片機格式設定好了？
4,無論如何，建議先用電腦用串口調試助手測試，不管是接收數據還是發送數據都搞正確了再連單片機。

引用

引用第1樓sjm213于2014-01-05 00:08發表的  :
1,8位和16位的模式切換只需要改變M8161;
2,RS指令，其實…………就簡單的一句：RS D100 K5 D200 K5(如果只發送或接收的話，分別把前一個或后一個K5改為K0)；
3,串口通信格式是否按照單片機格式設定好了？
4,無論如何，建議先用電腦用串口調試助手測試，不管是接收數據還是發送數據都搞正確了再連單片機。

大哥，我是完全照您寫的建議試的。都還沒跟單片機連接，因為在串口調試助手里完全接收不到來自PLC任何數據。
還望壇友隨便寫個PLC能與串口調試助手收發的程序貼上來，然后我框架里慢慢改。

發送請求置位了沒有？
不是只有RS指令就行的

引用

引用第3樓戇獅于2014-01-05 20:37發表的  :
發送請求置位了沒有？
不是只有RS指令就行的

發送請求位置1了，接收位也復位了。在三菱編程軟件里監視有時還能看到接收位變藍瞬間復位。因為我實驗時是一直不停的發送（接收數據等于K0），并且發送的數據一直因該是在做加數運算。在串口調試助手里就是接不到數據，郁悶。

參數沒設對，波特率、數據長度、停止位、校驗方式、全半雙工
線有沒有接對

先講講硬件設置吧，好嗎？

引用

引用第6樓sjm213于2014-01-05 21:20發表的  :
先講講硬件設置吧，好嗎？

硬件：FX-1NPLC一臺、三菱編程線一條、USB轉RS-232串口線一條、裝有三菱編程軟件電腦一臺。剛才樓上說設置錯了，我估計他說的對。有可能真的是參數設置錯了。

引用

引用第5樓戇獅于2014-01-05 21:14發表的  :
參數沒設對，波特率、數據長度、停止位、校驗方式、全半雙工
線有沒有接對

您可能說的對，很有可能是我設置錯了。您可以幫我設置一下嗎？波特率：9600、8位數據、無校驗位、停止1位、與電腦的串口調試助手為全雙工通訊、我只是做實驗，只要能與PLC連接上就說明接線沒錯。

下載該手冊，閱讀無協議通訊篇，內有詳細介紹
http://down.ymmfa.com/?id=170

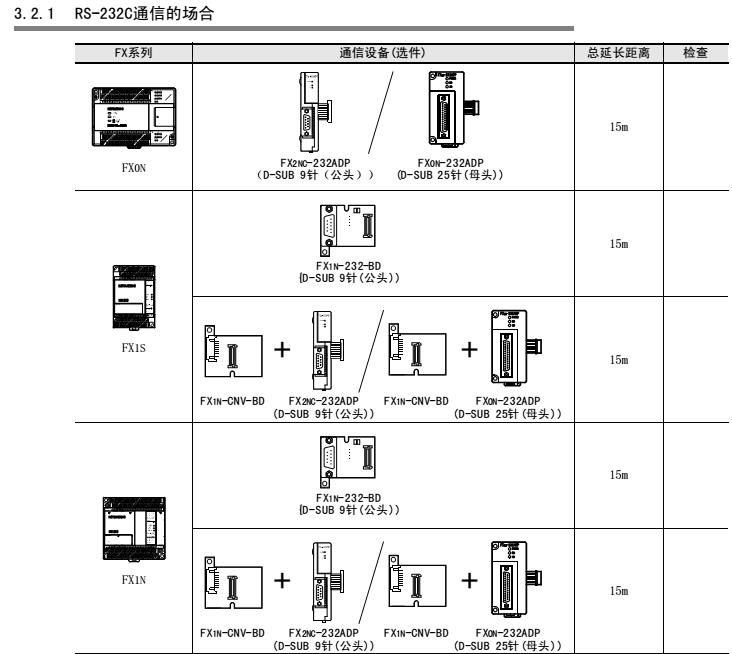

使用232BD進行通訊

樓上的版主真是一個好人，希望好人能多多掙錢

是用BD板做的嗎？PLC發送數據的時候，BD板上的LED燈有沒有在閃。
