工控人家園 綜合討論 設備互鎖

«
1
2
»
Pages: 1/2 Go

史文華

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 191 個
工控威望: 376 點
下載積分: 3864 分
在線時間: 284(小時)
注冊時間: 2013-04-17
最后登錄: 2025-05-19
查看史文華的主題 / 回貼

樓主發表于: 2013-11-08 09:33

只看樓主 | 小中大

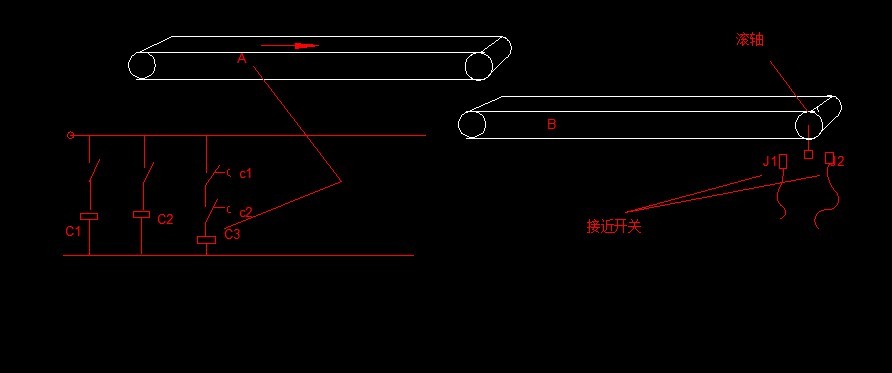

圖片：

因生產需要設備B不應許停，如果停止，后續設備必須停止，電氣可以互鎖但機械有不定因素，如；原動力轉動，可設備
被卡或斷離，我用了兩個延時斷開的時間續電器和兩個接近開關，當B滾軸停止轉動時A設備跟著停止，解決這一問題，圖只是
原理模型，問一下朋友有沒有更簡單的方法？

[ 此帖被史文華在2013-11-08 19:19重新編輯 ]

周永揚

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 141 點
下載積分: 492 分
在線時間: 8(小時)
注冊時間: 2013-08-14
最后登錄: 2024-10-12
查看周永揚的主題 / 回貼

1樓發表于: 2013-11-08 09:46

只看該作者 | 小中大

xue學習

機電壹家

我剛學編程請各位老師們教教我，我在此謝謝你們了，

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 62 個
工控威望: 196 點
下載積分: 766 分
在線時間: 45(小時)
注冊時間: 2013-10-29
最后登錄: 2014-07-06
查看機電壹家的主題 / 回貼

2樓發表于: 2013-11-08 13:43

只看該作者 | 小中大

那個接近開關起什么作用的？

光軍

lichenhui333

只有搞不定的人，沒有搞不定的事。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 566 個
工控威望: 4091 點
下載積分: 7994 分
在線時間: 506(小時)
注冊時間: 2010-12-21
最后登錄: 2020-12-14
查看lichenhui333的主題 / 回貼

3樓發表于: 2013-11-08 14:08

只看該作者 | 小中大

這個叫互鎖？？？？

mythic

mythic

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 299 個
工控威望: 485 點
下載積分: 29480 分
在線時間: 275(小時)
注冊時間: 2013-05-14
最后登錄: 2025-05-05
查看mythic的主題 / 回貼

4樓發表于: 2013-11-08 19:34

只看該作者 | 小中大

互鎖應該是A轉B停，B轉A停……你那應該是聯動吧，B動A才能動，B停A必須停？

機電壹家

我剛學編程請各位老師們教教我，我在此謝謝你們了，

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 62 個
工控威望: 196 點
下載積分: 766 分
在線時間: 45(小時)
注冊時間: 2013-10-29
最后登錄: 2014-07-06
查看機電壹家的主題 / 回貼

5樓發表于: 2013-11-08 20:15

只看該作者 | 小中大

如果是互鎖，應該是AB各裝—個，兩個接近開關都裝在B上，應該是連鎖吧，

光軍

圣林小趙

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 69 個
工控威望: 203 點
下載積分: 2194 分
在線時間: 13(小時)
注冊時間: 2013-07-06
最后登錄: 2013-12-12
查看圣林小趙的主題 / 回貼

6樓發表于: 2013-11-09 11:26

只看該作者 | 小中大

根據你所描述的動作要求，應該是連鎖裝置。

hanqin

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1236 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的主題 / 回貼

7樓發表于: 2013-11-09 15:37

只看該作者 | 小中大

在B傳送帶的被動輪上安裝傳感器，用計數器或者PLC監控脈沖，多少毫秒數據沒有增加就為B傳送帶出問題，A傳送帶停止。

huhuil1l1

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 108 個
工控威望: 624 點
下載積分: 2476 分
在線時間: 301(小時)
注冊時間: 2013-06-20
最后登錄: 2023-10-26
查看huhuil1l1的主題 / 回貼

8樓發表于: 2013-11-09 16:02

只看該作者 | 小中大

你在小滾軸上接個小發電機，并個電容，給繼電器供電，1個繼電器。不一定簡單，但是可靠多了。

史文華

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 191 個
工控威望: 376 點
下載積分: 3864 分
在線時間: 284(小時)
注冊時間: 2013-04-17
最后登錄: 2025-05-19
查看史文華的主題 / 回貼

9樓發表于: 2013-11-09 18:50

只看該作者 | 小中大

引用
引用第7樓hanqin于2013-11-09 15:37發表的 :
在B傳送帶的被動輪上安裝傳感器，用計數器或者PLC監控脈沖，多少毫秒數據沒有增加就為B傳送帶出問題，A傳送帶停止。

要監控被動輪是否轉動的確有許多方法，可要以幾個簡單的硬件解決并非易事。

史文華

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 191 個
工控威望: 376 點
下載積分: 3864 分
在線時間: 284(小時)
注冊時間: 2013-04-17
最后登錄: 2025-05-19
查看史文華的主題 / 回貼

10樓發表于: 2013-11-09 19:06

只看該作者 | 小中大

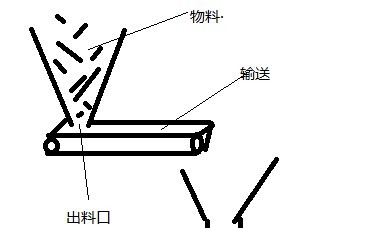

圖片：

如這個圖，出料口經常被不規則物料堵塞，我只用來3個器件就很好的解決了問題。

wangxiweng

做到老，學到老，還有三樁學不到。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 334 個
工控威望: 490 點
下載積分: 4105 分
在線時間: 180(小時)
注冊時間: 2013-06-17
最后登錄: 2025-03-24
查看wangxiweng的主題 / 回貼

11樓發表于: 2013-11-10 21:49

只看該作者 | 小中大

就用繼電器就行了，
