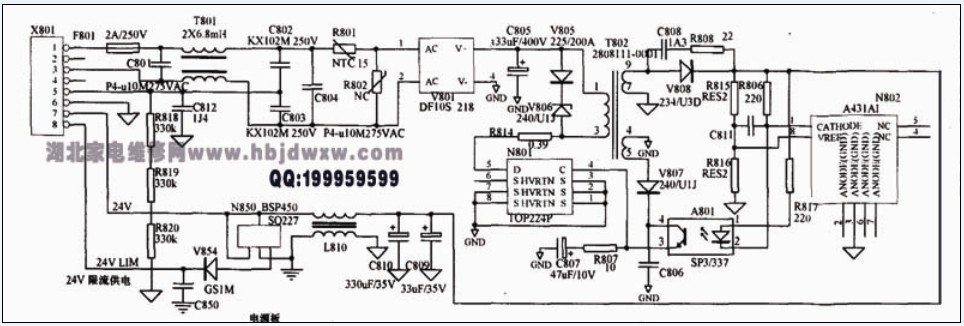

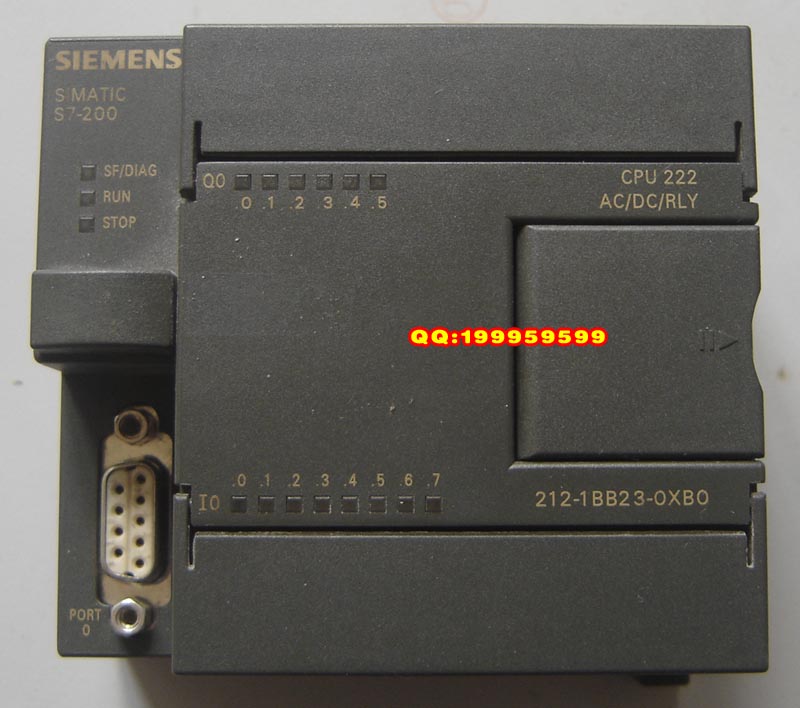

西門子S7-200 CPU222 PLC指示燈不亮，沒有24V輸出。找一張美國產S7-200電路圖做參考.

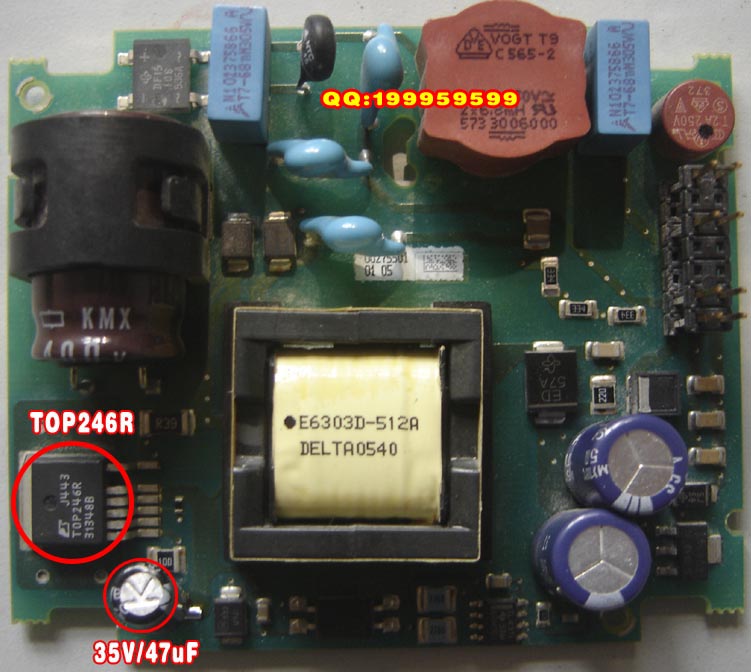

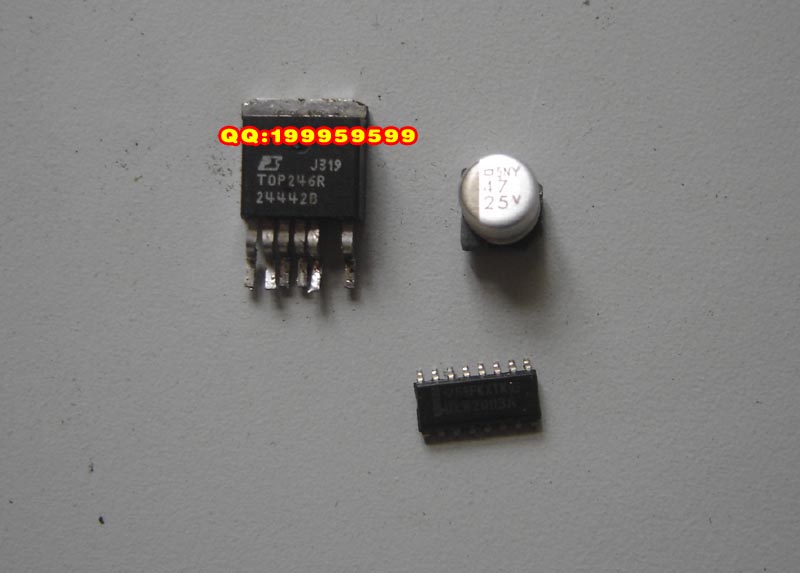

找到電源板，檢查電源管TOP246R， C腳無輸出。更換TOP246R。 檢查電容25V/47uF,容量不足，用普通35V/47uF電容代換。

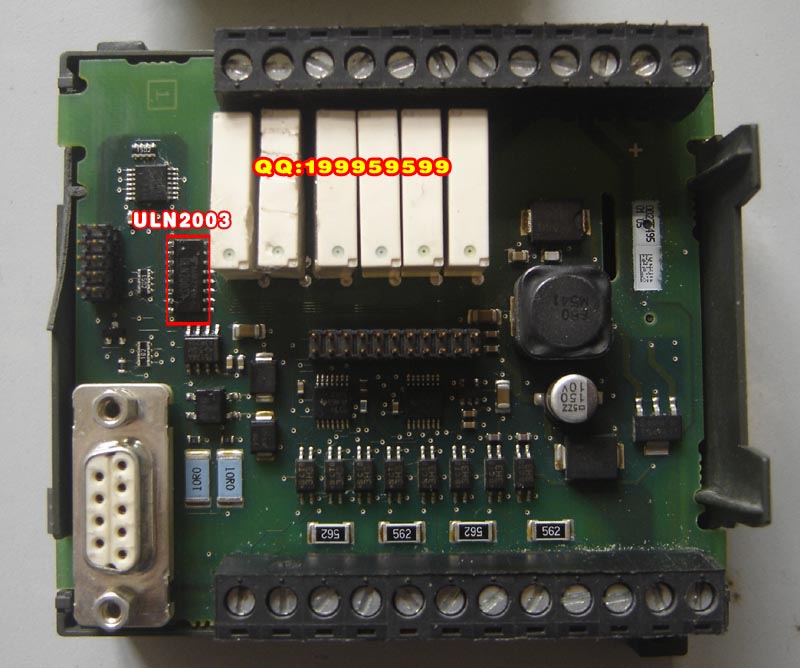

更換以后電源正常，有24V輸出。 接上數據線，傳入輸出點檢測程序，發現輸出04點繼電器無動作，單獨加電給該繼電器能動作。檢查繼電器驅動IC ULN2003，該IC15腳接04點繼電器，查15腳無輸出，更換ULN2003一切正常。

學習 一下,謝謝

       路過

學習一下，新手請多多關照



學習 一下了,謝謝

謝謝樓主!學習學習

LN2003應該是反相器。TOP246R是怎么換下來的？？熱風搶?zhuān)浚?/div>

學習一下

引用

引用第7樓tom541100于2013-05-28 20:10發表的  :
LN2003應該是反相器。TOP246R是怎么換下來的？？熱風搶?zhuān)浚?br />

火焰焊槍可以不

引用

引用第7樓tom541100于2013-05-28 20:10發表的  :
LN2003應該是反相器。TOP246R是怎么換下來的？？熱風搶?zhuān)浚?br />

ULN2003 是晶體管陣列驅動電路，很多數碼管顯示電路都用他。TOP246R；烙鐵和風槍都可以取下。

樓主太強大了
