電源模塊  CPU 315-2DP   DI-32DC24V輸入塊  DQ-32DC24V輸出塊       請教下大神組態圖應該如何寫  我現在用的是STEP7-5.5的編程軟件
如果方便的話給小弟留點資料或聯系方式  謝謝
小弟的郵箱是li512998120@.163.com
硬件組態弄明白了     可是在選CPU的時候又遇到新問題  求解    我現在用的CPU訂貨號是6ES7315-2AHXX-OABO   固件是V3.3.8的   而我在軟件上值找到  6ES7315-2AHXX-OABO  V3.3的

按照一樓的把程序弄好之后下載至PLC打上開關，老天爺啊為什么還是I點有輸入Q點無輸出  在監視程序上帝啊程序是正常的  輸入輸出都有     我都想問候他個仙人姥姥了


跪求大神解惑啊     為什啥Q點總是無輸出  曾經我一度懷疑是組態沒有弄好

資料百度文庫里多得很，自己下

找本書一看就明白。

買書是最直接的方法。。

網上視頻多的很----

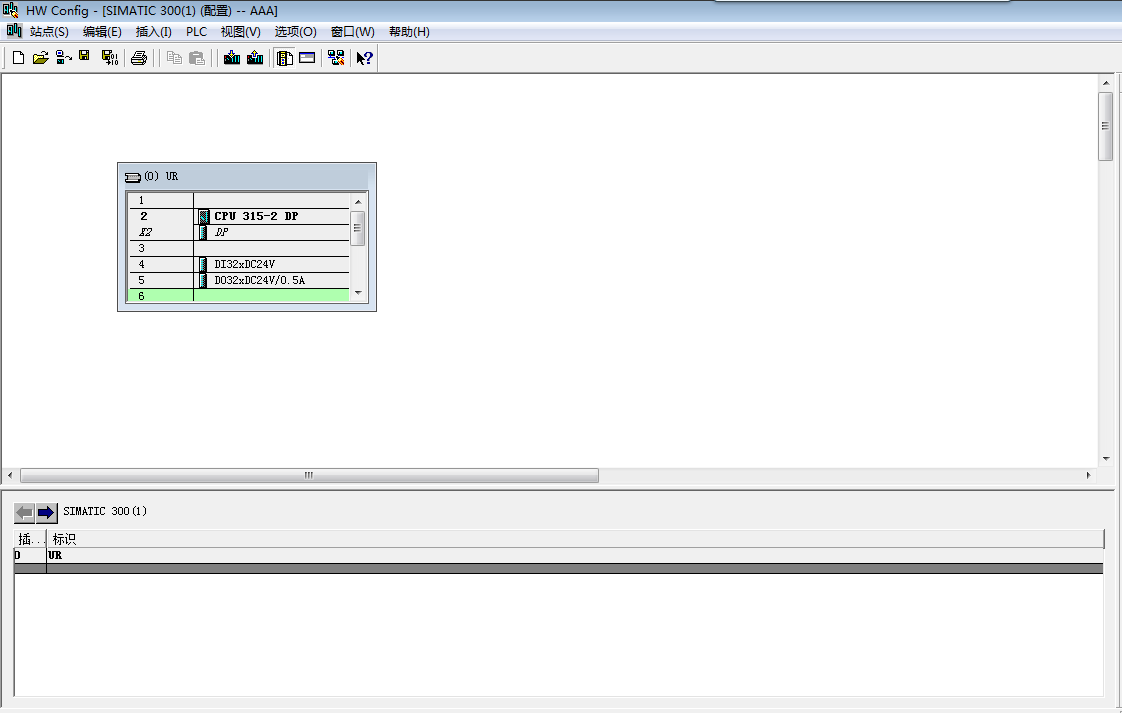

硬件組態主要是在右邊的圖框里選擇你型號拖到硬件相應的位置

http://m.ls2car.cn/read-gktid-1424089.html
本論壇，就有視頻教程

step7 版本更新或者 HW硬件更新

那你將此cpu模塊組態編譯后下載進去看看。
如果不行，那只能是向供應商索取，或者在線硬件升級了。

step7的版本升級可以有2種，一種是網上硬件升級，另一種是下載GSD文件升級。
網上硬件升級的步驟：
連接好網線
打開step7軟件，打開硬件組態界面
在工具欄中點擊“選項”按鈕，并選擇下拉菜單中的“安裝HW更新”
選擇從internet下載，并執行
稍微等待一會，等待下載完成。
選擇需要升級的硬件文件或者全部選擇，進行安裝。（這時系統會提示你需要關閉step7項目，你點擊確認。
等待全部安裝完成后，你可以打開step7了，升級已經完成。

你先按這個3.3的版本把組態下載到cpu里面。

就是你在1樓的那個組態，需要編譯后再下載的。
