工控人家園 綜合討論 求助：松下PLC FP-X C40T

yuanshunk

天行健，君子以自強不息！！！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 178 個
工控威望: 989 點
下載積分: 2475 分
在線時間: 65(小時)
注冊時間: 2010-05-13
最后登錄: 2018-11-16
查看yuanshunk的主題 / 回貼

樓主發表于: 2013-04-17 14:18

只看樓主 | 小中大

各位老師好，
這個松下PLC我不知道怎么外部接線，輸入端口的COM端和輸出端口的+ 和- 該怎么接線呀，
輸出端口24V 和0V 我用萬用表測試是PLC 的24V 但是+和- 還有COM 都沒電壓，而且也不導通。
我不用PLC的電源，要在外部重新接入一個24V的電源，請問一下，這個該怎么接線呀。

yuanshunk

天行健，君子以自強不息！！！

級別: 家園常客

發送短信
加為好友
QQ聯系

1樓發表于: 2013-04-17 14:23

只看該作者 | 小中大

圖為這個PLC

附件：

IMG_20130417_140738.zip (635 K) 下載次數:304
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+1(淺塘君) 熱心助人！

劉永

不知道誰是高手，我還在學習

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 398 個
工控威望: 566 點
下載積分: 2077 分
在線時間: 556(小時)
注冊時間: 2010-10-02
最后登錄: 2025-08-06
查看劉永的主題 / 回貼

2樓發表于: 2013-04-17 14:24

只看該作者 | 小中大

引用
引用樓主yuanshunk于2013-04-17 14:18發表的求助：松下PLC FP-X C40T :
各位老師好，
這個松下PLC我不知道怎么外部接線，輸入端口的COM端和輸出端口的+ 和- 該怎么接線呀，
輸出端口24V 和0V 我用萬用表測試是PLC 的24V 但是+和- 還有COM 都沒電壓，而且也不導通。
我不用PLC的電源，要在外部重新接入一個24V的電源，請問一下，這個該怎么接線呀。

你看看是不是繼電器輸出。如果是COM可以任意連接外部電源+、-。后面你懂得

空氣分離、PSA制氧機、制氮機 制造、維修

QQ980347789

yuanshunk

天行健，君子以自強不息！！！

級別: 家園常客

發送短信
加為好友
QQ聯系

3樓發表于: 2013-04-17 14:44

只看該作者 | 小中大

那個型號都是T 了啊。是晶體管的
如果哪位大哥有相應的資料也可以呀。。。

jun1369

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 137 點
下載積分: 464 分
在線時間: 19(小時)
注冊時間: 2013-03-19
最后登錄: 2014-04-11
查看jun1369的主題 / 回貼

4樓發表于: 2013-04-17 14:56

只看該作者 | 小中大

下載同型號的說明書看看。

zhb88888

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 193 點
下載積分: 2438 分
在線時間: 58(小時)
注冊時間: 2010-09-08
最后登錄: 2024-02-21
查看zhb88888的主題 / 回貼

5樓發表于: 2013-04-17 15:02

只看該作者 | 小中大

仔細看一下說明書

yuanshunk

天行健，君子以自強不息！！！

級別: 家園常客

發送短信
加為好友
QQ聯系

6樓發表于: 2013-04-17 15:02

只看該作者 | 小中大

木有啊，沒有找到啊！！！
現在在線上等呀。。。

maojingxi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 210 點
下載積分: 10770 分
在線時間: 301(小時)
注冊時間: 2012-01-18
最后登錄: 2025-08-02
查看maojingxi的主題 / 回貼

7樓發表于: 2013-04-17 18:13

只看該作者 | 小中大

com信號公共端，+，-rs485信號端子。

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1063 個
工控威望: 4906 點
下載積分: 7364 分
在線時間: 2573(小時)
注冊時間: 2010-06-24
最后登錄: 2025-08-08
查看znz43的主題 / 回貼

8樓發表于: 2013-04-17 19:57

只看該作者 | 小中大

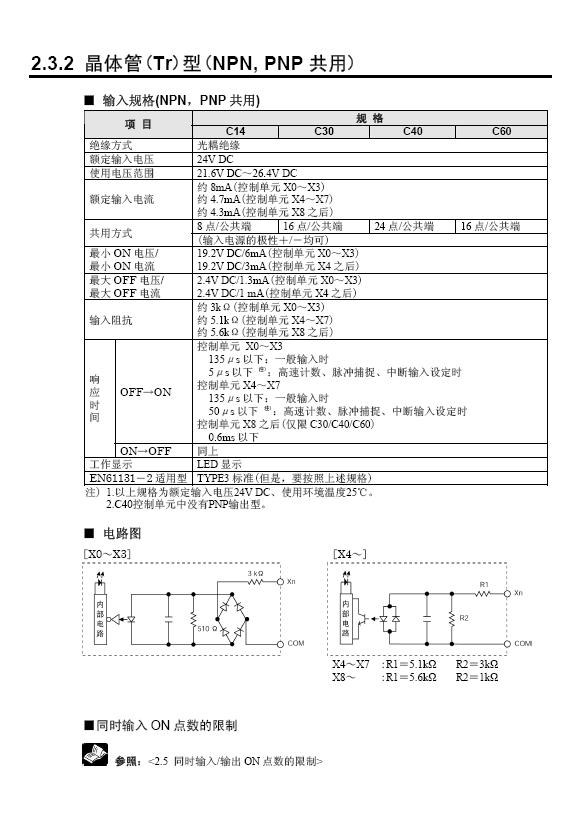

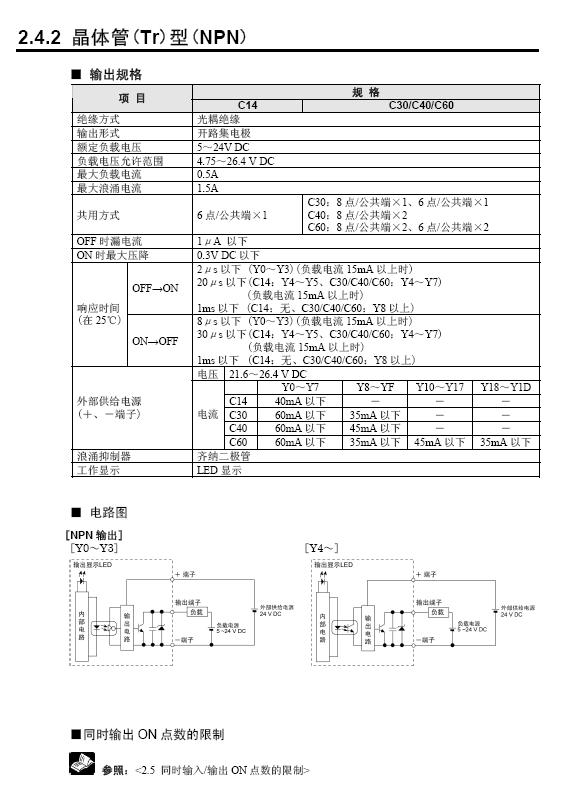

圖片：

你的PLC是晶體管輸出型，輸入對NPN，PNP都能通用，只是接法不同。具體看圖。

本帖最近評分記錄：

下載積分:+1(yuanshunk)

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

yuanshunk

天行健，君子以自強不息！！！

級別: 家園常客

發送短信
加為好友
QQ聯系

9樓發表于: 2013-04-18 09:10

只看該作者 | 小中大

恩，謝謝。

wcsnf609

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 142 點
下載積分: 1177 分
在線時間: 26(小時)
注冊時間: 2013-09-07
最后登錄: 2016-11-06
查看wcsnf609的主題 / 回貼

10樓發表于: 2013-09-10 15:17

只看該作者 | 小中大

輸入：DC24V，com接+，傳感器要求NPN型。輸出+，-，分別接dc24v+，-

zhanggobo

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 157 個
工控威望: 298 點
下載積分: 746 分
在線時間: 57(小時)
注冊時間: 2009-10-02
最后登錄: 2024-11-20
查看zhanggobo的主題 / 回貼

11樓發表于: 2013-09-12 16:56

只看該作者 | 小中大

認真看看說明書，
