工控人家園 綜合討論 單片機無線控制

dataidz123

如果那么也許就會 好一點 www.dataie.com

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 92 個
工控威望: 66 點
下載積分: 3273 分
在線時間: 22(小時)
注冊時間: 2013-04-28
最后登錄: 2023-11-06
查看dataidz123的主題 / 回貼

樓主發表于: 2013-05-03 17:42

只看樓主 | 小中大

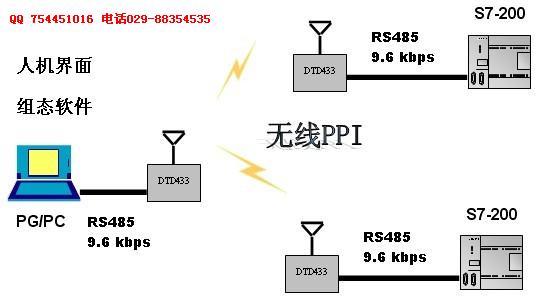

圖片：

基于單片機與PLC通信的海量數據存儲

技術設計文檔

一、選型說明：

這個說明是查閱資料后編寫的，如有相關意見可以修改。
整個需求分三部分:
1. 是利用現有的成熟的PLC技術，對各設備的監控點數據進行采集；
2. 再使用單片機技術，對PLC采集后的數據進行讀取，并按照一定的格式存儲在存儲設備中，存儲設備可以是U盤，存儲卡等；
3. 使用讀卡設備將存儲的數據讀出，并導入普通PC中，對讀取數據進行分析。

二、基本組成圖：

圖1 總框圖

三、 PLC數據采集：

采用成熟的PLC技術，不需開發，使用西門子S7-200系列。
S7-200 PLC是串行通訊方式最為豐富的小型PLC，支持多種通信協議，如點對點接口協議（PPI協議）、多點接口協議（MPI協議）和PROFIBUS協議以及自由通信協議等。其中自由通信協議又叫用戶定義協議，利用自由端口模式，可以實現用戶定義的通信協議，連接多種智能設備，使用起來非常方便，在第三方工程接入中取得了巨大的成功。

四、單片機數據存儲

此部分為整個技術的重點之一，他要完成的主要功能為，從PLC采集數據，并將數據按預先規定格式寫入存儲設備中，存儲設備可設計成存儲卡，U盤之類的。
以下為我所查資料的一些設想，只作為參考，如可行也可以作為使用。

1、單片機與PLC通訊

單片機選用MCS51，MCS-51的串行口與MAX485芯片相接，然后與S7-200 PLC的RS-485口進行通訊，如圖1所示：

圖1 MCS-51單片機與S7-200的硬件接線圖

在自由端口模式下，PLC的串行通信接口由用戶來控制，通過梯形圖程序以及和單片機的匯編語言進行配合，來使用完成中斷、字符接收中斷、發送完成中斷等，通信協議由用戶完全控制。這時單片機處于主機狀態，由單片機主動發送握手信號，PLC接到信號后被動反饋信息即可。

a) 通信協議設計

定義根據經驗和有關參考資料，定義協議結構和參數。

（1）通信波特率為9.6kbps，無校驗，8個數據位，1個可編程位，1位起始位，1位停止位。
（2）定義通信協議的數據流結構的格式為起始碼、命令碼、元件首址、字節數、數據塊、BCC校驗碼和結束碼。
● 起始碼：表示單片機與PLC開始發送數據，是數據流第一個字符，告訴PLC開始進行通信了，可以用00H表示
● 命令碼：表示單片機對PLC的各種操作：
    40H：讀取目標元件 I、Q、V、M、SM、L、T、C等的數據或狀態；
    41H：修改目標元件 I、Q、V、M、SM、L、T、C等的數據或狀態；
    42H：強制目標單元為ON；
    43H：強制目標單元為OFF；
● 元件首址：表示PLC內部的元件類型以及寄存器的地址（但不能表示一個位地址）。前兩個字節表示寄存器類型，后兩個字節表示寄存器號。00 00（H）：I寄存器區 01 00（H）：Q寄存器區。02 00（H）：M寄存器區 08 00（H）：V寄存器區；
● 字節數：從元件首地址起，讀取或?qū)懭隤LC元件的數據個數數據塊：準備讀取或者寫入PLC的數據或狀態；
● BCC校驗碼：在傳輸過程中，指令有可能受到任何的干擾而使原來的數據信號發生扭曲，此時的指令當然是錯誤的，為了偵測指令在傳輸過程中發生的錯誤，接收方必須對指令作進一步的確認工作，以防止錯誤的指令被執行，最簡單的方法就是使用校驗碼。BCC校驗碼的方法就是將要傳送的字符串的ASCII碼以字節為單位作異或和，并將此異或和作為指令的一部分傳送出去；同樣地，接收方在接到指令后，以相同的方式對接收到的字符串作異或和，并與傳送方所送過來的值作對比，若其值相等，則代表接收到的指令是正確的，反之則是錯誤的
● 結束碼：結束字符標志著指令的結束，在本例中被定義為FFH，不同的PLC從站可以定義不同的結束字符以接收針對該P(yáng)LC的指令。

b) 通信程序的實現

（1）單片機端程序的實現。單片機在主程序中初始化，采用串行口工作方式3[2]，波特率為9.6kbps，采用單片機作為主機，向PLC進行呼叫，定期讀取數據或者寫入數據，其程序流程圖參見圖2。

圖2 單片機端通訊程序流程圖

（2）PLC端程序流程圖的實現。PLC端作為從機，采用梯形圖或者STL編程，主要是先設置通訊協議，然后按照協議把采集到的數據進行處理，再發送給主機單片機，其具體的程序流程圖如圖3所示。

圖3 PLC端通訊程序流程圖

2、單片機數據存儲實現

采用西安達泰電子的單片機讀寫U盤的模塊 USB118AD,接線圖如圖4：

chenpingyg

機械是柱石,電氣是靈魂.

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的主題 / 回貼

1樓發表于: 2013-05-04 13:57

只看該作者 | 小中大

不錯呀，

自己的事情自己做.

瀟湘風竹

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 183 點
下載積分: 5835 分
在線時間: 31(小時)
注冊時間: 2012-10-29
最后登錄: 2023-05-21
查看瀟湘風竹的主題 / 回貼

2樓發表于: 2013-05-04 16:45

只看該作者 | 小中大

牛逼！

shuangxi

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 27 個
工控威望: 159 點
下載積分: 2687 分
在線時間: 43(小時)
注冊時間: 2013-05-01
最后登錄: 2025-05-07
查看shuangxi的主題 / 回貼

3樓發表于: 2013-06-15 21:50

只看該作者 | 小中大

不錯呀，

lzzqh8

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 264 個
工控威望: 429 點
下載積分: 69409 分
在線時間: 265(小時)
注冊時間: 2011-05-25
最后登錄: 2025-07-12
查看lzzqh8的主題 / 回貼

4樓發表于: 2013-06-15 21:53

只看該作者 | 小中大

謝謝，學習了。

xtihee

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 426 個
工控威望: 1148 點
下載積分: 659 分
在線時間: 397(小時)
注冊時間: 2011-12-18
最后登錄: 2025-04-12
查看xtihee的主題 / 回貼

5樓發表于: 2013-06-16 09:12

只看該作者 | 小中大

高手，

huoshi

為所當為

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2638 個
工控威望: 22700 點
下載積分: 6275 分
在線時間: 2802(小時)
注冊時間: 2010-12-27
最后登錄: 2025-08-08
查看huoshi的主題 / 回貼

6樓發表于: 2013-06-16 09:23

只看該作者 | 小中大

不錯頭一次見識

dmh

讓理想和現實一起飛

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1558 個
工控威望: 4562 點
下載積分: 7552 分
在線時間: 674(小時)
注冊時間: 2008-12-27
最后登錄: 2025-06-30
查看dmh的主題 / 回貼

7樓發表于: 2013-06-16 09:28

只看該作者 | 小中大

是好東西，如果可以使用更多的PLC會更好。

[ 此帖被dmh在2013-06-16 09:47重新編輯 ]

不斷向前

weilinyi

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 440 個
工控威望: 4329 點
下載積分: 3223 分
在線時間: 545(小時)
注冊時間: 2009-11-21
最后登錄: 2018-08-27
查看weilinyi的主題 / 回貼

8樓發表于: 2013-06-16 10:09

只看該作者 | 小中大

這可以多遠啊，

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3469 個
工控威望: 21008 點
下載積分: 35831 分
在線時間: 1817(小時)
注冊時間: 2010-01-03
最后登錄: 2025-08-09
查看tkggtdkjpl的主題 / 回貼

9樓發表于: 2013-06-17 08:11

只看該作者 | 小中大

不錯的方案!

自動化單機，生產線，項目編程調試！

threemissyou

threemissyou

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 63 個
工控威望: 198 點
下載積分: 2275 分
在線時間: 55(小時)
注冊時間: 2011-06-12
最后登錄: 2025-06-21
查看threemissyou的主題 / 回貼

10樓發表于: 2013-06-17 19:10

只看該作者 | 小中大

pc事實監控就可以了，還要單片機中轉一下干什么呢？
