最近開始研究編碼器計量長度的問題，不是很懂，自己也研究有一段時間了，結果不怎么好

控制要求是這樣的，開始記數，設數，然后動作，就拿壓瓦機來說，到達一定長度之后就切斷，然后繼續走

我現在以前能顯示C251的當前值，可以算出長度，結果在觸摸屏上設置數的時候不能設上

求各位高手們告訴小弟下，不勝感激！

在線等。。。

PLC三菱FX1S，觸摸屏三菱G10

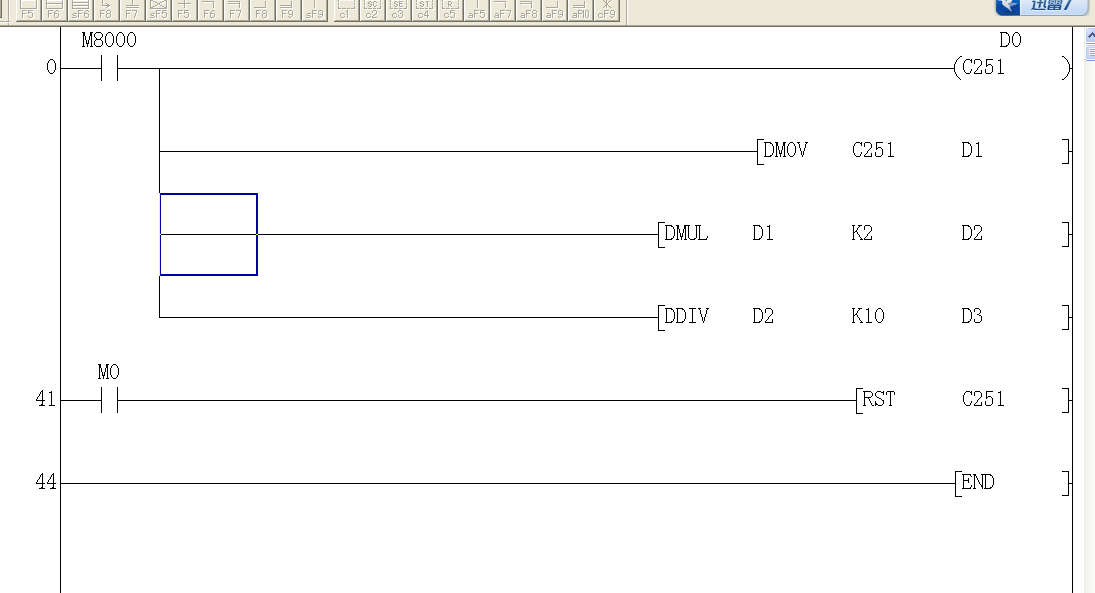

PLC程序如下

高手們指點下哈

或者有這方面的程序也可以

既然你可以換算出長度了，那么再比較一下，這個長度跟你設置的長度一樣時，就輸出切斷不就OK了？

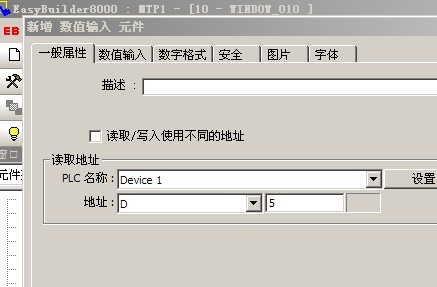

觸摸屏上，不知道你用什么觸摸屏，下面是維綸觸摸屏，你要點：數值輸入  比如 D5
你換算出來的長度跟你輸入的D5比較就可以。

還不錯的啊！！哈哈！！

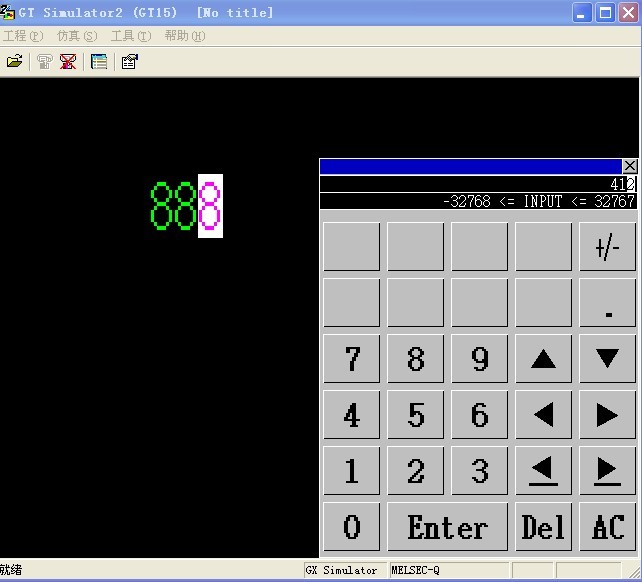

特意下載了三菱觸摸屏軟件，安裝后測試，可以輸入數據的啊！




不知道你是怎么設定的。

是不是PLC寄存器字節的占用錯了，好好看看手冊

編碼器AB相定長

程序第一行C235設置值可改成K32767
程序第三行用的是32位的乘法，地址重疊
程序第四行用的32位的除法，地址重疊觸
摸屏輸入要用數字輸入元件

程序很簡單的，看一下手冊上高速計數器的用法就可以了，再將計數器當前值和設定值比較，條件滿足時切刀動作并將計數器清零,
然后循環，本論壇有很多程度可以參考的   8樓的就是個不錯的程序！

留個記號，有空研究。有臺電梯，準備用編碼器實現自動平層
