工控人家園 綜合討論 現實電路與PLC程序的差異

zcm20247726

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 167 點
下載積分: 2166 分
在線時間: 23(小時)
注冊時間: 2013-02-28
最后登錄: 2018-01-14
查看zcm20247726的主題 / 回貼

樓主發表于: 2013-06-22 15:24

只看樓主 | 小中大

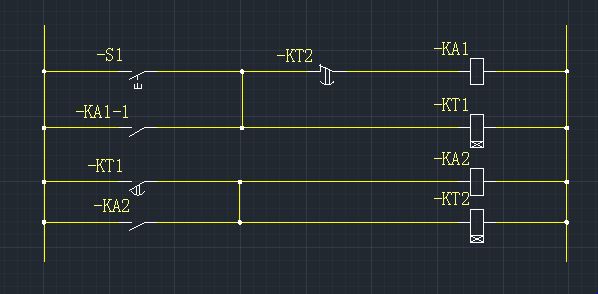

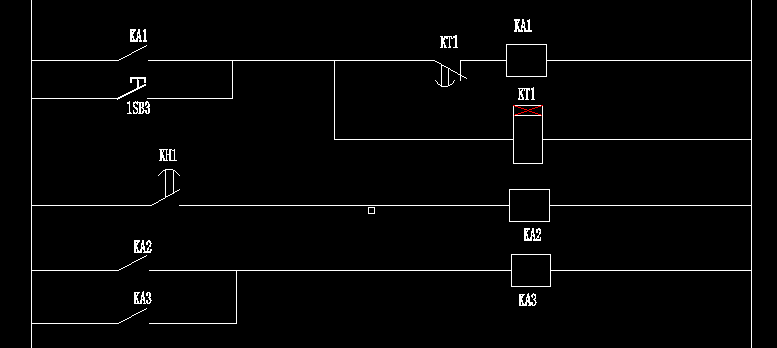

圖為一個靠延時繼電器來觸發下一步動作的電路，在延時繼電器接通的一瞬間將延時繼電器復位，我在PLC中寫出這樣的梯形圖可以觸發KA3,將KA3保持接通，但在實際電路中只因?yàn)闄C(jī)械觸點動作時間問題，只能復位延時繼電器，但不能觸發KA2和KA3，各位大蝦能否提點意見，怎么使這個電路在顯示中實現！

cheng007297

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 337 個
工控威望: 480 點
下載積分: 26599 分
在線時間: 230(小時)
注冊時間: 2011-08-25
最后登錄: 2024-11-02
查看cheng007297的主題 / 回貼

1樓發表于: 2013-06-22 15:26

只看該作者 | 小中大

會時間差的~~

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3462 個
工控威望: 21001 點
下載積分: 35637 分
在線時間: 1814(小時)
注冊時間: 2010-01-03
最后登錄: 2025-08-03
查看tkggtdkjpl的主題 / 回貼

2樓發表于: 2013-06-22 16:12

只看該作者 | 小中大

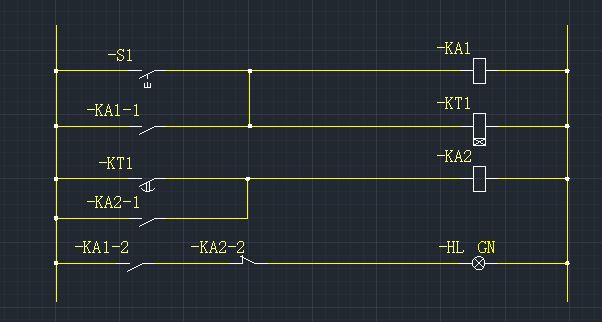

去掉中產的KA2
KT啟動KA3自鎖
KA3再加個時間繼電器用時間繼電器復位KA1 KA3

或者用KA3斷KA1的輔助觸點,這個可是必殺喲,一般人都玩不透的!
