三、GX Developer軟件菜單介紹

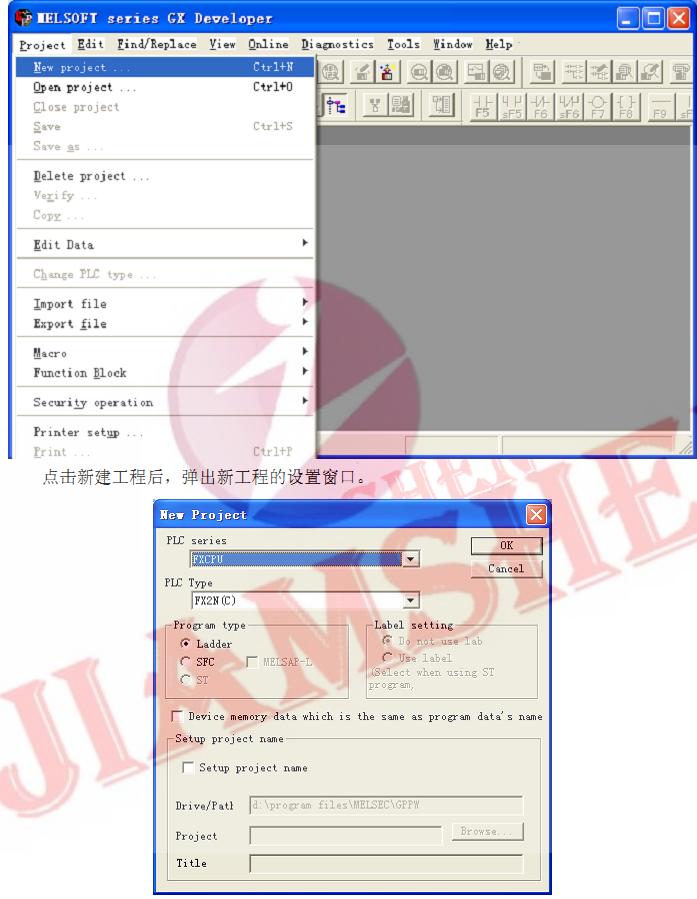

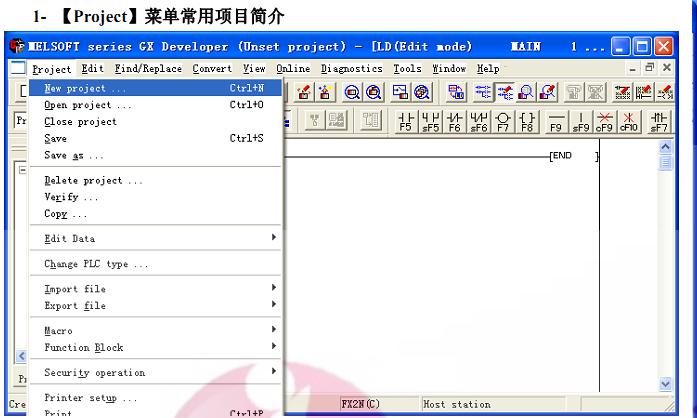

點擊【Project】--【New Project】（或通過快捷鍵Ctrl+N）即可新建一個工程，點擊【Project】--【Open Project】（或通過快捷鍵Ctrl+O）即可打開一個工程。


【PLC series】項可以選擇PLC的系列，如FX、Q、A、L等；【PLC Type】項可以選擇某個系列下的具體類型。本例選擇FX系列的FX2N。
【Program type】項可以選擇程序的類型，如Ladder（梯形圖）或SFC，一般默認為Ladder。
【Setup project name】項是指設置工程的名稱和保存路徑。新建工程時可以不設置該項，直接點擊“OK”進入程序編輯，程序編輯完后保存時再設置工程名稱即可。




【Open project】打開工程 — 讀取保存的工程文件；
【Save】保存工程 — 覆蓋保存當前編輯的工程文件；
【Verify】工程比較 — 比較兩個項目程序異同；
【Edit Data】編輯數據 — 在選擇Q系列時可以新建程序，FX系列可新建注釋或軟元件內存，或者更改程序類型（在Ladder和SFC之間切換）；
【Change PLC type】改變PLC類型 — 改變PLC的系列和類型，如用FX1N型PLC替代FX2N型PLC時，只需要用該功能更改PLC類型，就可以將程序寫到新PLC中使用；
【Import file】導入其他格式的文件 — 導入GPPQ/GPPA/FXGP(DOS)/FXGP(WIN)等格式的文件數據；
【Export file】導出其他格式的文件 — 將用GX Developer軟件創建的的文件數據導出為GPPQ/GPPA/FXGP(DOS)/FXGP(WIN)等格式；
【Start New GX Developer session】啟動新的GX Developer程序。

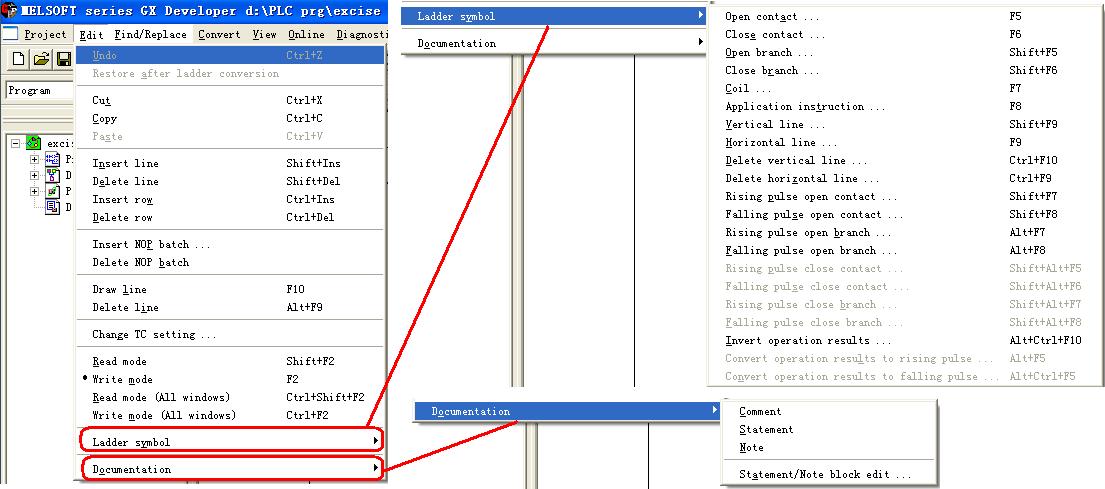

2- 【Edit】菜單常用項目簡介


該菜單內的項目主要是編輯程序的操作指令和各種線圈、觸點、注釋等，使用最為頻繁。該欄中的大部分快捷鍵也在前面有所介紹。并且該菜單內的大部分內容都顯示在快捷工具欄，故編程時一般不需要打開該菜單，在快捷工具欄就可以進行編輯操作，有效提高了編程效率。

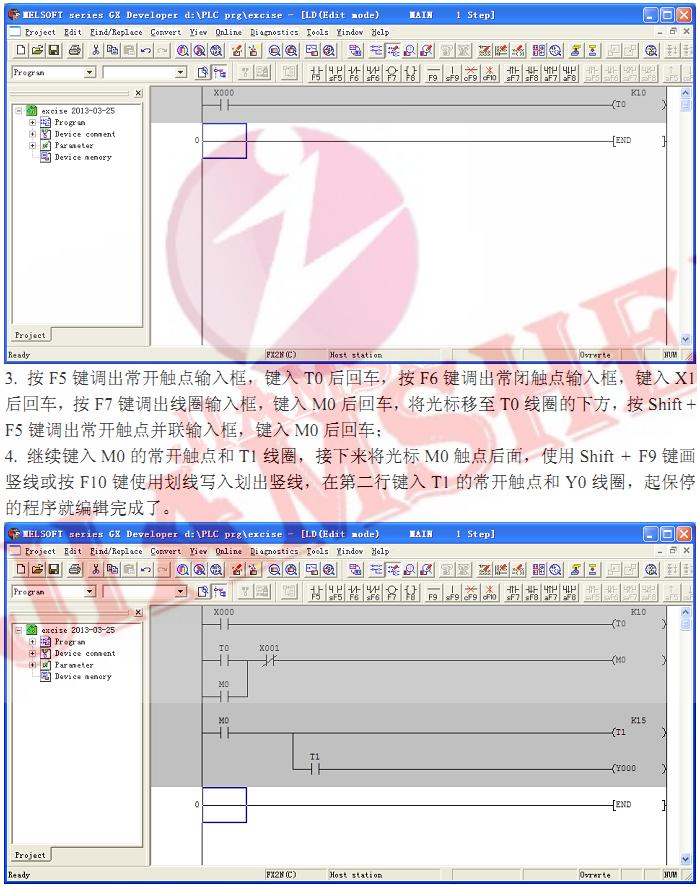

下面以一個起保停的程序實例，簡介一下該菜單欄的操作方法。
1. 首先打開【Edit】--【Write mode】或按F2鍵，保證工程處于寫入模式，否則無法編輯程序；
2. 按F5鍵調出常開觸點輸入框，鍵入X0后回車，按F7鍵調出線圈輸入框，鍵入T0 K10(需注意數字0而非字母O，且中間需加空格)后回車，該條指令即編輯完畢；

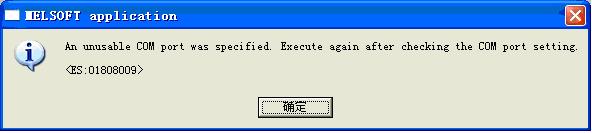

5. 此時點擊【Convert】--【Convert】或直接按F4鍵進行轉換，程序即可自動編譯，若程序中有錯誤會進行提示，若無錯誤則工作無語灰色底色就會變成白色，可進行下一步操作。若選擇了【Convert】--【Convert(Online change)】，則程序轉換完畢后會直接在線寫入到PLC中，此時PLC仍在運行狀態，若程序考慮不周邏輯有誤，就會引發較危險的動作。如果按F4鍵之后彈出通訊出錯的對話框：


有可能是因為設置了轉換后寫入PLC，但實際上電腦未與PLC通訊上造成的警告。這可以在【Tools】--【Options】菜單中設置為轉換后不寫入PLC：



6. 若程序中需要改變定時器T或計數器C的數值，可以使用【Change TC setting】功能，在“Setting value after changing”欄輸入要改的數值，按“Change”按鈕即可；




也可打開工程區中的【Device comment】或使用【Find/Replace】--【List of used devices】打開軟元件列表，在該表格中編輯注釋信息。
8. 【Edit】--【Documentation】--【Statement】項可編輯聲明，它顯示為一行，可作為一段功能完畢后的注釋；【Edit】--【Documentation】--【Note】項是針對線圈的注釋。




查找功能與其他常用軟件方法查找類似，GX Developer軟件還具備查找軟元件、查找指令、查找步號、查找字符串、查找觸點或線圈、查找注釋等功能，綜合運用這些查找方式，可以便捷的找到目標程序位置。
替換功能可以在修改程序時對觸點、指令等進行快速的替換，主要有軟元件替換、軟元件批量替換、指令替換、常開/常閉點互換、字符串替換、模塊起始地址替換、聲明/注解類型替換等功能。
【Cross reference list】交叉參考表 — 對軟元件的使用情況列表顯示；


該列表顯示了程序中用到的軟元件信息，包括步號、指令、位置等，雙擊每條信息即可跳到該處，對查找軟元件非常便利。對于位元件，查找時可以選中“Find option”的“Digit”選項，對于字元件，查找時可以選中“Multiple word”選項。這樣查找時會將附加位數的軟元件也查找出來。如程序中使用到K2M0，那么使用交叉參考表不選中“Digit”超找M1該步就不會被找到，選中“Digit”就可以搜尋出來。
【List of used devices】已用軟元件列表 — 對已經使用的軟元件情況列表顯示；


該列表顯示了軟元件的觸點和線圈是否被使用，若已被使用對應表格內會有“*”號顯示；“Count”欄顯示了軟元件作為線圈使用的次數；“Unpaired”欄顯示觸點和線圈是否匹配（X軟件除外），若程序中只使用了軟元件的觸點或只使用了軟元件的線圈，“Unpaired”欄就會顯示“ERR”，但對于很多程序這種情況是正常的，并非真正意義上的錯誤；“Comment”欄顯示軟元件的注釋，在此處也可對注釋進行編輯。
