  以前設備正常現在怎么也掃描不到時間繼電器的時間 求原因 或者能解決一下~




Y1 Y2是 時間繼電器的線圈 撥碼可調節時間~X 2X3 是對應時間繼電器的延時開點~現在還有已情況是 X0不動作~線圈Y1 Y2 有電~

M8002是初始化脈沖，只在上電的第一個掃描周期為ON，此后為OFF
時間之問題在此梯形圖中看不到

哪個時間繼電器？ 8002開機脈沖你電腦上是看不到的哦。

Y1  Y2分別是兩個時間繼電器的線圈~撥碼可調節

你說的時間繼電器是硬件啊！

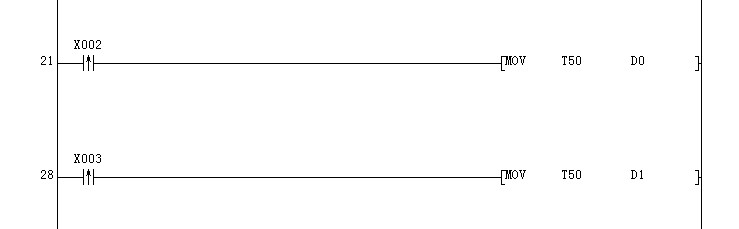

這樣要看時間繼電器是否計時時間到，讓其延時觸點閉合。只要閉合，PLC采集到輸入信號就會將其時間寫到D0/D1中。

引用

引用第4樓sjm213于2013-04-09 10:58發表的  :
你說的時間繼電器是硬件啊！
這樣要看時間繼電器是否計時時間到，讓其延時觸點閉合。只要閉合，PLC采集到輸入信號就會將其時間寫到D0/D1中。

關鍵是現在上電時間繼電器就帶電了~到時間以后閉合了~可是 可是 線圈就沒給電呢

用的是否是繼電器輸出的PLC ,如是有可能是輸出繼電器有粘連

引用

引用第6樓wujianzzx于2013-04-09 11:42發表的  :
用的是否是繼電器輸出的PLC ,如是有可能是輸出繼電器有粘連

是繼電器輸出的

Y0/Y1輸出點亮了沒有？
亮了就是程序的問題（或輸入誤動作）；不亮而輸出導通就是硬件的問題。不是嗎？
線圈沒給電而時間繼電器動作了，那是時間繼電器有問題。

樓主是想檢測時間繼電器的延時時間吧？第一張圖的程序與第三張圖的程序我總覺得怪怪的呢。

8樓正解。。。

應該是輸出繼電器粘連，可以把PLC 運行開關置于STOP位置試一下
