工控人家園 綜合討論 請教下這個接近開關能這么接么？

«
1
2
3
»
Pages: 1/3 Go

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

樓主發表于: 2012-05-21 21:52

只看樓主 | 小中大

我接的負載是一個24V的中繼的線圈，

但是不能保持啊，所以想自鎖

接近開關輸出的狀態下黑和藍能短路嗎？

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

a271156864

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 664 個
工控威望: 700 點
下載積分: 22438 分
在線時間: 680(小時)
注冊時間: 2008-04-28
最后登錄: 2019-12-16
查看a271156864的主題 / 回貼

1樓發表于: 2012-05-21 21:58

只看該作者 | 小中大

可以啊我這樣接過一次

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

2樓發表于: 2012-05-21 22:05

只看該作者 | 小中大

接個電路試下不就可以得到答案了嗎

zyjydj

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 9 個
工控威望: 119 點
下載積分: 1959 分
在線時間: 13(小時)
注冊時間: 2012-05-20
最后登錄: 2014-04-30
查看zyjydj的主題 / 回貼

3樓發表于: 2012-05-21 22:19

只看該作者 | 小中大

上面接近開關的接法是正確，黑蘭線不能加中繼常開點

海闊天空

lxs_0217

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 198 點
下載積分: 1208 分
在線時間: 42(小時)
注冊時間: 2010-07-12
最后登錄: 2023-12-19
查看lxs_0217的主題 / 回貼

4樓發表于: 2012-05-22 11:37

只看該作者 | 小中大

是這樣接的，有什么問題嗎？

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3401 個
工控威望: 3199 點
下載積分: 70678 分
在線時間: 1609(小時)
注冊時間: 2008-04-20
最后登錄: 2025-08-05
查看wwcwwc的主題 / 回貼

5樓發表于: 2012-05-22 11:44

只看該作者 | 小中大

如果你用的是本中間繼電器的觸點，則是自鎖。但是如何解鎖還需要你選擇其它方式。
實際上接近開關動作，反應到輸出就是黑、蘭線的通、斷。

工控學子

學無止境

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 207 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的主題 / 回貼

6樓發表于: 2012-05-22 12:01

只看該作者 | 小中大

支持5樓，要注意NPN與PNP是兩種極性相反的接近開關，NPN的輸出端與負端短接、PNP的輸出端與正端短接不會損壞，我就經常這樣用接近開關的輸出端作觸發后繼電器自鎖。

qj_wgx

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 834 個
工控威望: 1073 點
下載積分: 2615 分
在線時間: 507(小時)
注冊時間: 2007-08-28
最后登錄: 2025-08-07
查看qj_wgx的主題 / 回貼

7樓發表于: 2012-05-22 13:15

只看該作者 | 小中大

這樣的用法有什么好處么
不還是要控制斷開中間繼電器，以準備下次使用
如果使用PLC的話更加不必這樣使用了，沒啥意思啊

琴島工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 421 個
工控威望: 2648 點
下載積分: 8679 分
在線時間: 376(小時)
注冊時間: 2011-11-03
最后登錄: 2025-08-03
查看琴島工控的主題 / 回貼

8樓發表于: 2012-05-22 13:24

只看該作者 | 小中大

線圈不要太大呀，
否則會燒開關

詩人的眼淚

得意時，朋友認識了你。落難時，你認識了朋友。人生為棋，我愿

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 486 個
工控威望: 7650 點
下載積分: 23717 分
在線時間: 609(小時)
注冊時間: 2011-01-13
最后登錄: 2024-03-29
查看詩人的眼淚的主題 / 回貼

9樓發表于: 2012-05-22 13:28

只看該作者 | 小中大

可以的

用你希望別人對待你的方式去對待別人.

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1977 個
工控威望: 6489 點
下載積分: 968 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-07-14
查看銘杰工控的主題 / 回貼

10樓發表于: 2012-05-22 14:26

只看該作者 | 小中大

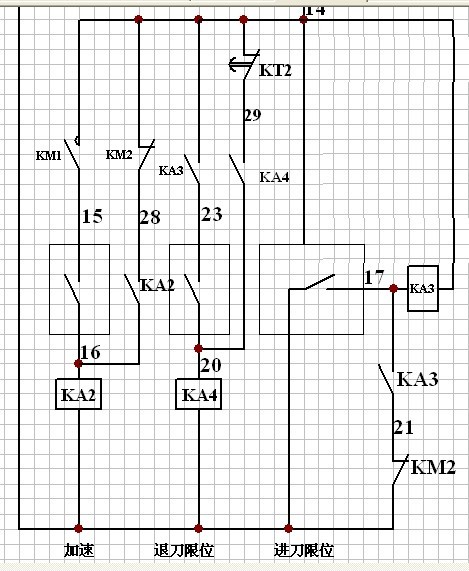

下圖是很久以前我設計的一個電路，用在機床上N年了，希望對樓主有用！

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1977 個
工控威望: 6489 點
下載積分: 968 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-07-14
查看銘杰工控的主題 / 回貼

11樓發表于: 2012-05-22 14:28

只看該作者 | 小中大

細線方框內是接近開關，1 2兩個是兩線的，第三個是3線NPN型的

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

«
