工控人家園 綜合討論 三菱Q系列PLC 模擬量模塊輸入地址如何分配

李昆峰

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 123 點
下載積分: 648 分
在線時間: 4(小時)
注冊時間: 2012-12-30
最后登錄: 2013-01-15
查看李昆峰的主題 / 回貼

樓主發表于: 2013-01-03 10:45

只看樓主 | 小中大

我單位有一設備使用三菱PLC Q68DAI模擬量模塊，我不太明白其地址是如何分配的。就是一個液位計連接到Q68ADI模擬量模塊的1和2上，然后在程序上顯示該液位計地址為D103，請問各位大俠，這D103是模塊上端子固定的地址啊？還是自定義的寄存器地址？（一個模塊是8個通道的，共3個模擬量模塊，程序中地址分配是從D100到D200的），液位計對應的D多少多少是根據什么來的啊？

[ 此帖被李昆峰在2013-01-03 10:55重新編輯 ]

xwlxwl306

努力奮斗

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 274 個
工控威望: 5286 點
下載積分: 131943 分
在線時間: 4158(小時)
注冊時間: 2010-08-03
最后登錄: 2025-08-11
查看xwlxwl306的主題 / 回貼

1樓發表于: 2013-01-03 13:14

只看該作者 | 小中大

D是自定義的寄存器地址。GX WORKS2軟件可在智能功能模塊里面直接設置，寫程式也可以。GX DEVELOPER軟件可以寫程式，也可用AD,DA專用設置軟件直接設置。直接設置的看不到程式只能看到D地址。是的

樓主留言：

程式是指梯形圖么？

[ 此帖被xwlxwl306在2013-01-04 20:47重新編輯 ]

李昆峰

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 123 點
下載積分: 648 分
在線時間: 4(小時)
注冊時間: 2012-12-30
最后登錄: 2013-01-15
查看李昆峰的主題 / 回貼

2樓發表于: 2013-01-04 08:43

只看該作者 | 小中大

首先很感謝樓上的細心解答，我是第一次接觸模擬量的使用。還是有些不太明白，你的意思是不是：這個液位計接到模擬量模塊的端子，在程序中分配的D地址是任意設定的，就是D100也好，D103也行，而不是由硬件端子固定了，這個段子的程序地址就是D103. 再一個：我只有GX DEVELOPER軟件，沒有AD,DA專用設置軟件，這個AD軟件是干什么用的啊，在什么地方能下載到呢？謝謝樓上！

xwlxwl306

努力奮斗

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 274 個
工控威望: 5286 點
下載積分: 131943 分
在線時間: 4158(小時)
注冊時間: 2010-08-03
最后登錄: 2025-08-11
查看xwlxwl306的主題 / 回貼

3樓發表于: 2013-01-04 08:50

只看該作者 | 小中大

http://down.ymmfa.com/?type=soft

ningyoucai

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 5 個
工控威望: 122 點
下載積分: 971 分
在線時間: 5(小時)
注冊時間: 2013-01-02
最后登錄: 2019-10-31
查看ningyoucai的主題 / 回貼

4樓發表于: 2013-01-04 10:03

只看該作者 | 小中大

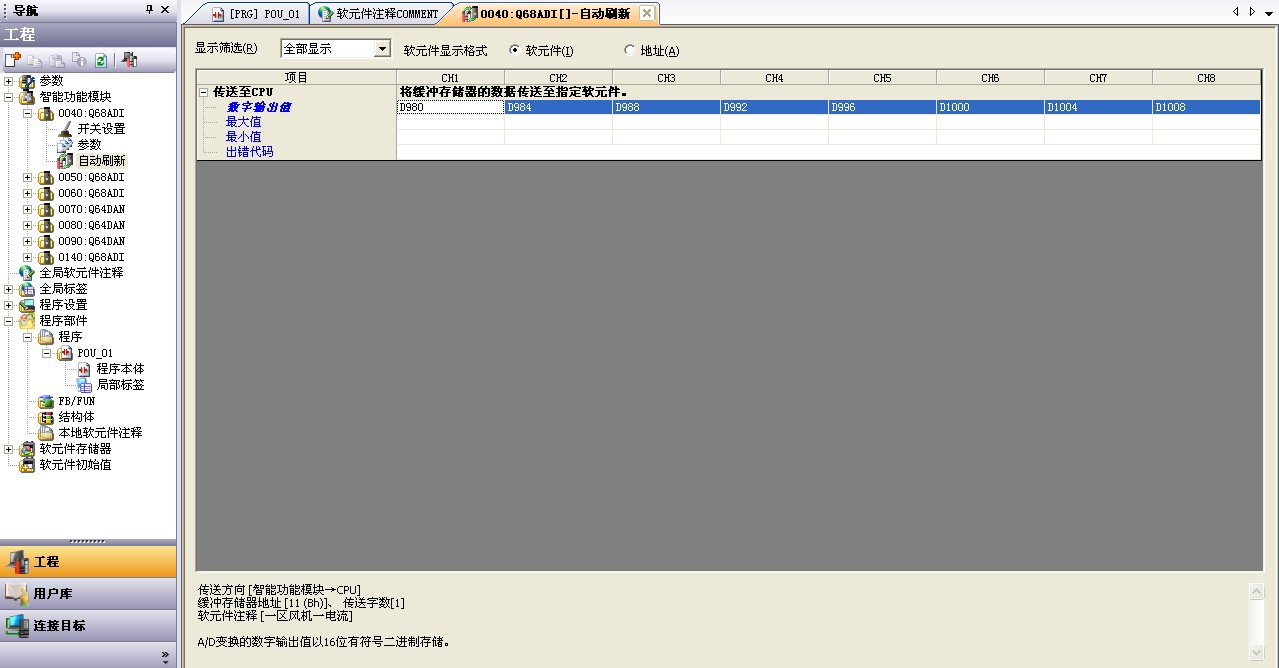

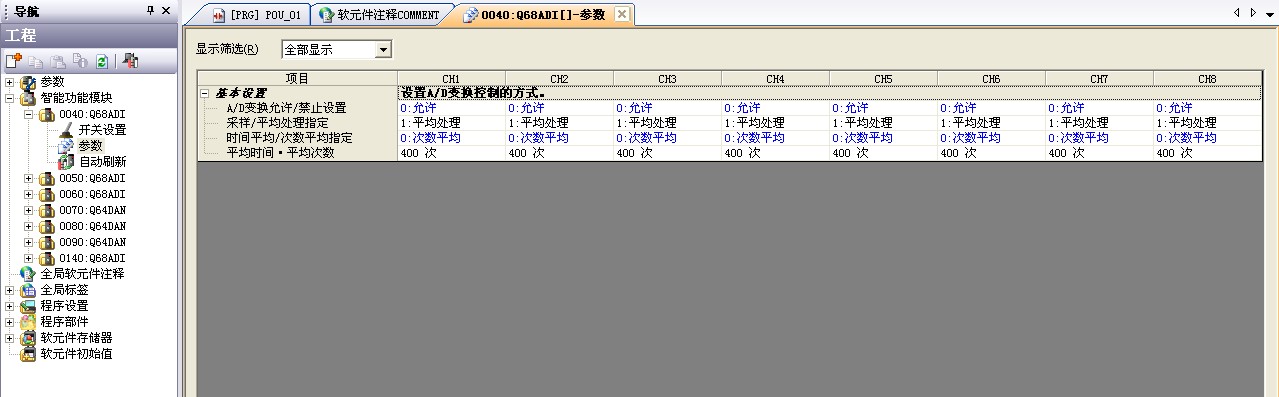

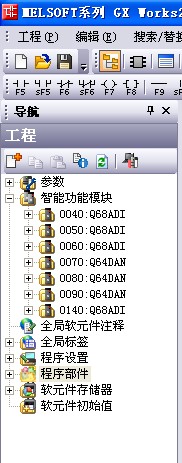

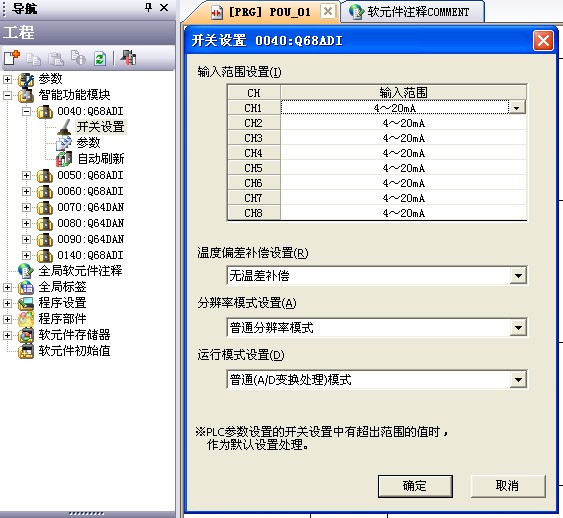

圖片：

如圖所示，自己看看吧。

李昆峰

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 123 點
下載積分: 648 分
在線時間: 4(小時)
注冊時間: 2012-12-30
最后登錄: 2013-01-15
查看李昆峰的主題 / 回貼

5樓發表于: 2013-01-04 11:32

只看該作者 | 小中大

都是好銀那！3Q

李昆峰

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 123 點
下載積分: 648 分
在線時間: 4(小時)
注冊時間: 2012-12-30
最后登錄: 2013-01-15
查看李昆峰的主題 / 回貼

6樓發表于: 2013-01-12 13:37

只看該作者 | 小中大

GX WORKS2 我已經安裝上了，這個確實很好用，可以分配模擬量輸入的D地址，但是我用它卻打不開我公司該設備的三菱Q的程序啊，難道是不兼容么？
于是我安裝了GX DEVELOPER軟件8版本以及AD專用設置軟件GX-configure-AD2-EB,安裝完后卻找不到安裝的AD專用設置軟件啊，請問這個AD專用設置軟件GX-configure-AD2-EB如何使用它分配D地址呢？謝謝

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161740 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-08-10
查看sjm213的主題 / 回貼

7樓發表于: 2013-01-12 14:04

只看該作者 | 小中大

引用
引用第6樓李昆峰于2013-01-12 13:37發表的 :
GX WORKS2 我已經安裝上了，這個確實很好用，可以分配模擬量輸入的D地址，但是我用它卻打不開我公司該設備的三菱Q的程序啊，難道是不兼容么？
于是我安裝了GX DEVELOPER軟件8版本以及AD專用設置軟件GX-configure-AD2-EB,安裝完后卻找不到安裝的AD專用設置軟件啊，請問這個AD專用設置軟件GX-configure-AD2-EB如何使用它分配D地址呢？謝謝

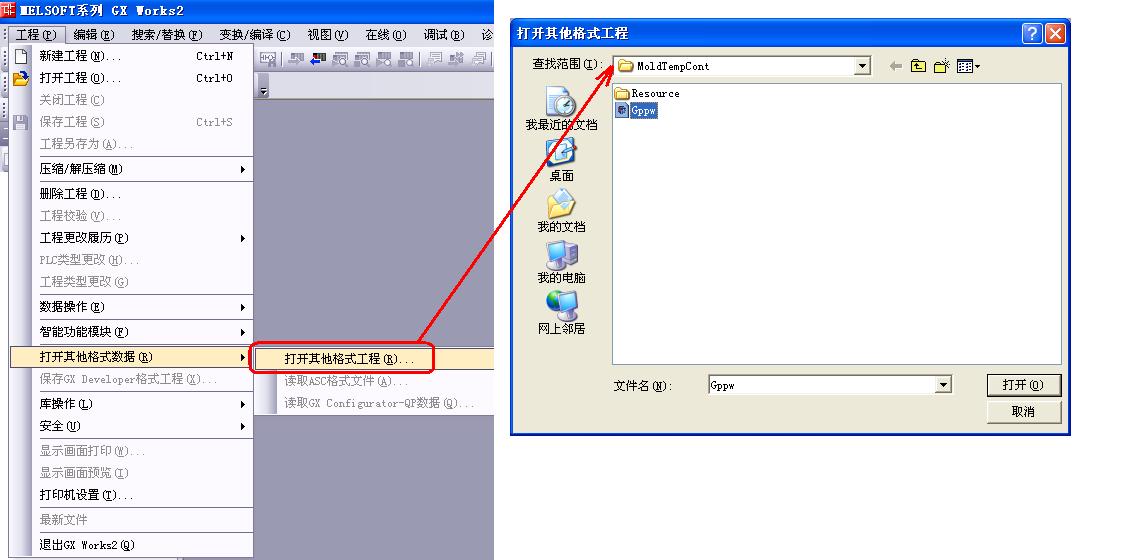

1，GX Works打開其他格式的(用GX Developer保存的)文件：

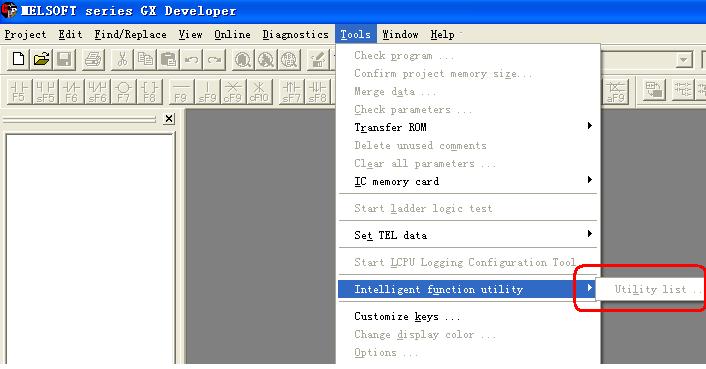

2， GX Developer安裝了智能模塊設置軟件后的打開路徑：

因為我電腦上沒有安裝，所以沒有任何軟件。安裝了之后這里就會顯示出來。

李昆峰

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 123 點
下載積分: 648 分
在線時間: 4(小時)
注冊時間: 2012-12-30
最后登錄: 2013-01-15
查看李昆峰的主題 / 回貼

8樓發表于: 2013-01-15 08:17

只看該作者 | 小中大

回復樓上，那可能是我的GX-configure-AD2-EB沒有安裝成功吧，第二個和你顯示的一樣。第一個我再試試，謝了
