工控人家園 綜合討論 三菱MR-J3-A的伺服放大器信號如何接！

«
1
2
3
»
Pages: 1/3 Go

417369797

人活著不能被思想不純的人影響到做回自己最重要。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 162 個
工控威望: 304 點
下載積分: 592 分
在線時間: 237(小時)
注冊時間: 2010-09-08
最后登錄: 2025-01-11
查看417369797的主題 / 回貼

樓主發表于: 2011-12-02 12:34

只看樓主 | 小中大

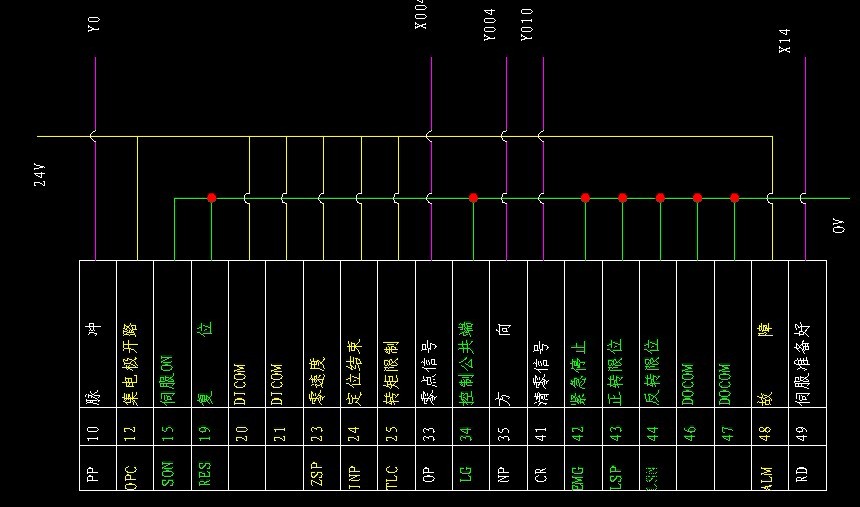

圖片：

請問三菱MR-J3-A的伺服這樣接線哪里有問題啊！放大器都冒煙了！

[ 此帖被417369797在2011-12-02 15:36重新編輯 ]

417369797

人活著不能被思想不純的人影響到做回自己最重要。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 162 個
工控威望: 304 點
下載積分: 592 分
在線時間: 237(小時)
注冊時間: 2010-09-08
最后登錄: 2025-01-11
查看417369797的主題 / 回貼

1樓發表于: 2011-12-02 12:51

只看該作者 | 小中大

沒人幫忙嗎？

lovefeyer

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的主題 / 回貼

2樓發表于: 2011-12-02 13:01

只看該作者 | 小中大

圖太小你，看不清楚，發個大圖上來

xcgksp

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 131 個
工控威望: 257 點
下載積分: 696 分
在線時間: 49(小時)
注冊時間: 2011-11-12
最后登錄: 2025-08-04
查看xcgksp的主題 / 回貼

3樓發表于: 2011-12-02 13:07

只看該作者 | 小中大

伺服控制器本身已帶DC24V電源，不可以接外接24V電源。

417369797

人活著不能被思想不純的人影響到做回自己最重要。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 162 個
工控威望: 304 點
下載積分: 592 分
在線時間: 237(小時)
注冊時間: 2010-09-08
最后登錄: 2025-01-11
查看417369797的主題 / 回貼

4樓發表于: 2011-12-02 13:10

只看該作者 | 小中大

引用
引用第3樓xcgksp于2011-12-02 13:07發表的 :
伺服控制器本身已帶DC24V電源，不可以接外接24V電源。

我記得MR-J3-20B的也要接24v電源的啊
能說詳細點嗎？

lovefeyer

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的主題 / 回貼

5樓發表于: 2011-12-02 13:35

只看該作者 | 小中大

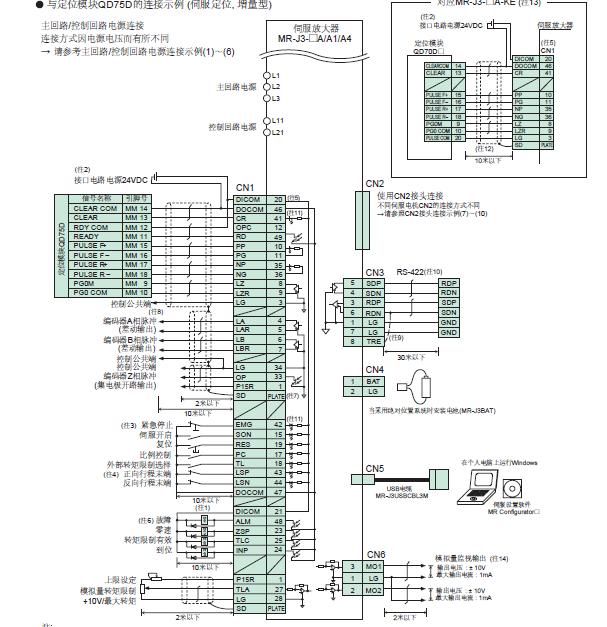

給你J3的標準接線圖

本帖最近評分記錄：

下載積分:+2(417369797) 熱心助人

417369797

人活著不能被思想不純的人影響到做回自己最重要。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 162 個
工控威望: 304 點
下載積分: 592 分
在線時間: 237(小時)
注冊時間: 2010-09-08
最后登錄: 2025-01-11
查看417369797的主題 / 回貼

6樓發表于: 2011-12-02 13:40

只看該作者 | 小中大

我用的是FX-3U的PLC接線如何接呢？那幾個信號也沒錯啊

hzhcdy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 849 點
下載積分: 1412 分
在線時間: 578(小時)
注冊時間: 2008-12-22
最后登錄: 2025-07-29
查看hzhcdy的主題 / 回貼

7樓發表于: 2011-12-02 13:46

只看該作者 | 小中大

請注意！J3的伺服無內部電源！

lovefeyer

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的主題 / 回貼

8樓發表于: 2011-12-02 13:50

只看該作者 | 小中大

從你圖上看，至少12腳不能直接接24V電源的，這樣肯定會燒壞。。。

417369797

人活著不能被思想不純的人影響到做回自己最重要。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 162 個
工控威望: 304 點
下載積分: 592 分
在線時間: 237(小時)
注冊時間: 2010-09-08
最后登錄: 2025-01-11
查看417369797的主題 / 回貼

9樓發表于: 2011-12-02 13:51

只看該作者 | 小中大

圖片：

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9733 個
工控威望: 8632 點
下載積分: 16875 分
在線時間: 5340(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-04
查看ymmfa的主題 / 回貼

10樓發表于: 2011-12-02 14:21

只看該作者 | 小中大

冒煙看多嚴重，有時可能是供電有問題！

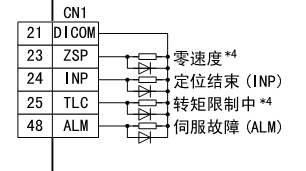

控制部分有一處應該錯了，23 24 25 48不應該接24+。

我也不敢拿機器這樣試，為確保沒錯，我打電話問了一下400，他也說23 24 25 48不能接24+

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

417369797

人活著不能被思想不純的人影響到做回自己最重要。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 162 個
工控威望: 304 點
下載積分: 592 分
在線時間: 237(小時)
注冊時間: 2010-09-08
最后登錄: 2025-01-11
查看417369797的主題 / 回貼

11樓發表于: 2011-12-02 14:27

只看該作者 | 小中大

圖片：

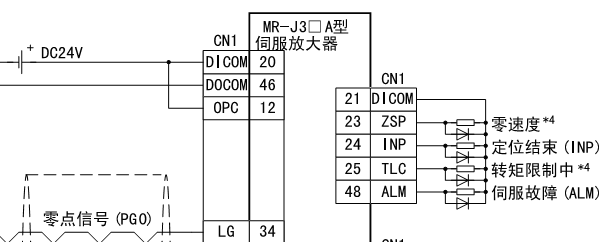

圖上看21接24v是不是必須要接負載才可以啊！

«
