工控人家園 綜合討論 Ｓ７-２００順控功能圖如何畫，我只能畫出圖中右邊的梯形圖

ch631109

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 208 點
下載積分: 698 分
在線時間: 32(小時)
注冊時間: 2011-09-30
最后登錄: 2013-02-08
查看ch631109的主題 / 回貼

樓主發表于: 2012-12-12 20:29

只看樓主 | 小中大

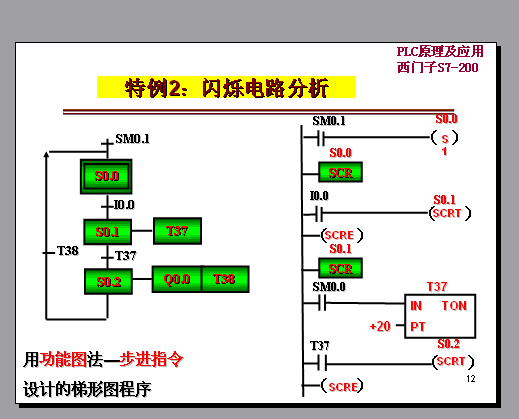

圖片：

如何設計左邊的順控功能圖，三菱的步進圖會弄，西門子的不明白要如何畫出來？

kyy80

態度決定一切``````

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1235 個
工控威望: 3506 點
下載積分: 4423 分
在線時間: 1993(小時)
注冊時間: 2008-02-17
最后登錄: 2025-08-03
查看kyy80的主題 / 回貼

1樓發表于: 2012-12-12 21:49

只看該作者 | 小中大

200的沒有。。。。

wjwjwjwj

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 253 個
工控威望: 436 點
下載積分: 900 分
在線時間: 323(小時)
注冊時間: 2009-02-13
最后登錄: 2025-08-05
查看wjwjwjwj的主題 / 回貼

2樓發表于: 2012-12-12 22:06

只看該作者 | 小中大

200不能畫出左邊的部分

hyundai天梭

忙里偷閑

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 401 個
工控威望: 463 點
下載積分: 7122 分
在線時間: 678(小時)
注冊時間: 2008-11-07
最后登錄: 2025-06-21
查看hyundai天梭的主題 / 回貼

3樓發表于: 2012-12-13 08:20

只看該作者 | 小中大

1.2樓正解.
左圖用于分析,然后畫出右圖

和諧共贏

努力學習，做好工控

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1996 個
工控威望: 7821 點
下載積分: 70792 分
在線時間: 759(小時)
注冊時間: 2008-01-07
最后登錄: 2025-08-05
查看和諧共贏的主題 / 回貼

4樓發表于: 2012-12-13 08:25

只看該作者 | 小中大

左圖用于分析,然后畫出右圖

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8309 個
工控威望: 10443 點
下載積分: 21249 分
在線時間: 3116(小時)
注冊時間: 2007-03-01
最后登錄: 2025-08-06
查看guochunyi的主題 / 回貼

5樓發表于: 2012-12-13 21:08

只看該作者 | 小中大

正如上面的幾位所言，西門慶兒子的2B系列很低端，沒那個功能。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

ch631109

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 208 點
下載積分: 698 分
在線時間: 32(小時)
注冊時間: 2011-09-30
最后登錄: 2013-02-08
查看ch631109的主題 / 回貼

6樓發表于: 2012-12-13 21:09

只看該作者 | 小中大

三菱ＰＬＣ可以在軟件里畫左邊的狀態轉移圖，然后再可以自動轉換得到梯形圖，或者畫出梯形圖后再轉換得到左邊的狀態轉移圖來．

ch631109

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 208 點
下載積分: 698 分
在線時間: 32(小時)
注冊時間: 2011-09-30
最后登錄: 2013-02-08
查看ch631109的主題 / 回貼

7樓發表于: 2012-12-16 16:33

只看該作者 | 小中大

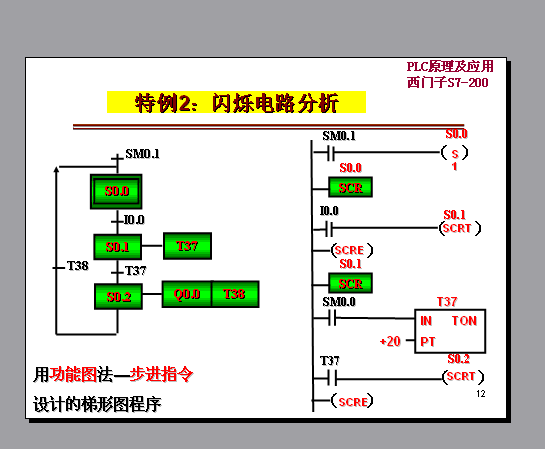

圖片：

那這個左邊部分是手工在草稿紙上畫的？然后再按草稿紙上的思路畫右邊的梯形圖？
