3. 調試項目
    調試功能主要有軟元件測試、跳躍執行調試、部分執行調試和單步執行調試等，對于FX系列PLC跳躍執行調試、部分執行調試和單步執行調試都只能在使用GX Simulator仿真監視時才有效。


    【Device test】軟元件測試 — 用于對PLC的位元件進行強制ON/OFF操作或對字元件的當前值進行更改。


如上圖，在“Bit device”區域的“Device”欄填入位元件，點擊“FORCE ON”按鈕可以強制位元件為ON，點擊“FORCE OFF”按鈕可以強制位元件為OFF，點擊“Toggle force”按鈕可以強制位元件狀態由OFF變為ON或由ON變為OFF。在“Word device/buffer memory”區域的“Device”欄或“Buffer memory”欄填入字元件，在“Setting value”欄填入目標值，點擊“Set”按鈕即可改變字元件的當前值。

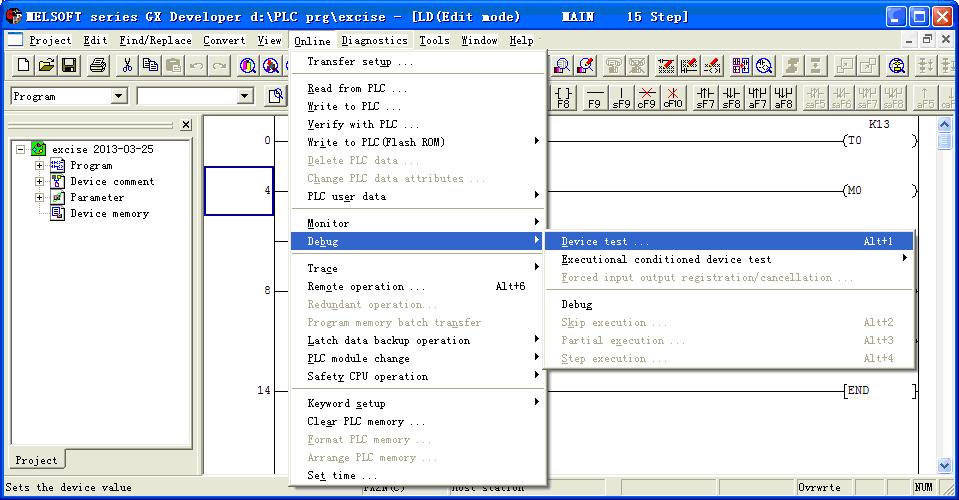

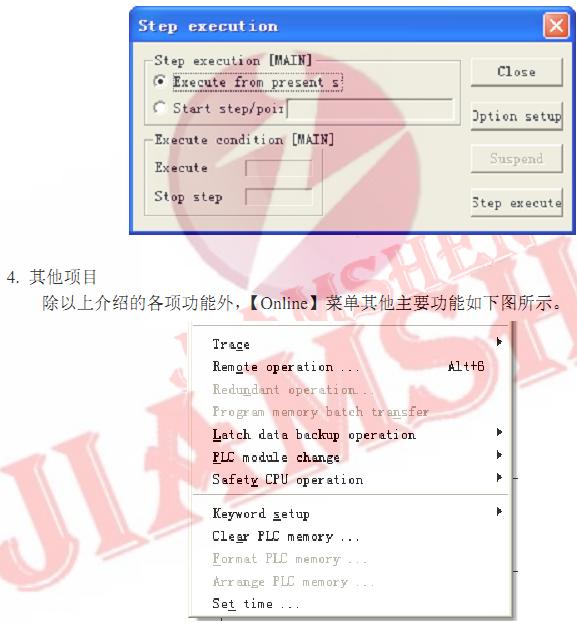

【Debug】調試 — 用于對程序進行調試，有跳躍執行調試、部分執行調試和單步執行調試三種模式。進入這三種模式都只在連接了GX Simulator時有效，其需先點擊【Online】--【Debug】--【Debug】之后再分別選取調試模式。【Skip execution】跳躍執行調試是指設置起始步和結束步，這之間的程序在調試時會被跳過不執行；【Partial execution】部分執行調試是指設置起始步和中斷點，當中斷條件滿足時，只執行起始步到中斷點之間的程序；【Step execution】單步執行調試是指每次執行一步程序，通過點擊“Step execute”按鈕光標會依次跳轉，執行到每步時會根據邏輯執行結果轉換軟件的狀態或數值。通過這三種調試模式的綜合運用，可對程序執行步驟有直觀的認識，有助于對邏輯控制的分析、理解和掌握。


【Remote operation】遠程操作 — 用于通過GX Developer對PLC運行模式進行設置，對FX系列而言可以設置為RUN或STOP兩種模式；
【Keyword setup】登錄關鍵字 — 用于設置PLC密碼，若設置的密碼忘記則可以通過清除PLC內存將數據全部清除，再重新將程序傳到PLC；
【Clear PLC memory】清除PLC內存 — 用于清除PLC內存(程序、注釋、文件寄存器等)、數據軟元件(數據寄存器、文件寄存器、特殊寄存器等)和位軟元件(X、Y、M、S、T、C等，軟元件全部變成OFF)；
【Set time】時鐘設置 — 用于設置PLC內部時鐘的時間。

5- 【Tools】菜單常用項目簡介

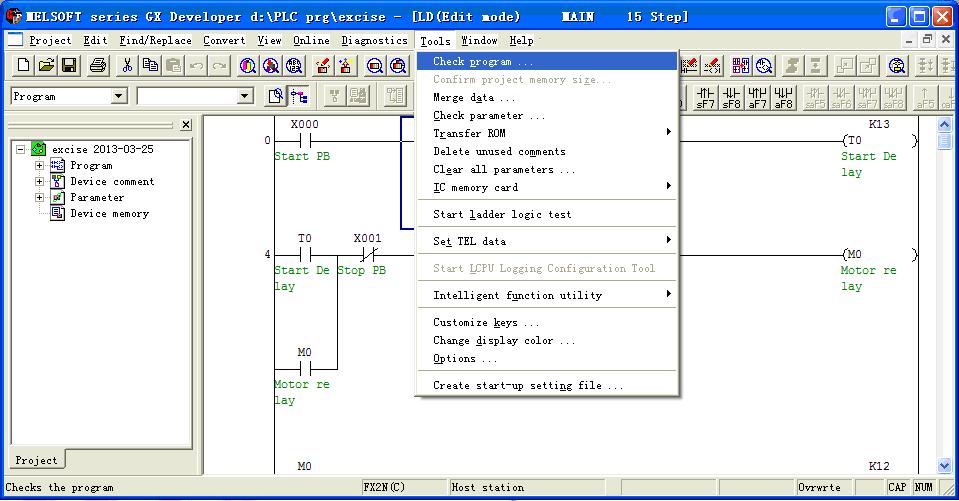

【Check program】程序檢查 — 用于檢查程序的指令、雙線圈、梯形圖、軟元件以及一致性等有無錯誤；
【Mege data】程序合并 — 用于將多個工程的程序或注釋合并在一起；
【Check parameter】參數檢查 — 用于所設置的參數有無錯誤；
【Start ladder logic test】啟動仿真 — 用于啟動GX Simulator仿真軟件；
【Intelligent function utility】智能模塊應用軟件 — 用于Q系列PLC安裝了相應的智能模塊配置程序后啟動相應的程序。

四、GX Simulator軟件菜單介紹
GX Simulator軟件安裝成功后并沒有像GX Developer軟件一樣的鏈接圖標，啟動GX Simulator需要通過GX Developer的【Tools】--【Start ladder logic test】菜單或點擊快捷工具欄的     圖標來啟動和關閉，GX Simulator啟動后的初始窗口界面如下圖：


GX Simulator啟動后GX Developer軟件會立即將程序數據和PLC參數數據等寫入到GX Simulator中(文件寄存器和軟元件初始值不會被自動寫入)，并進入監視模式。此時即可通過GX Developer軟件的【Online】--【Debug】進行程序調試了，一般情況下通過軟元件測試和調試功能就可以實現大部分的程序調試。

1- 初始窗口簡介

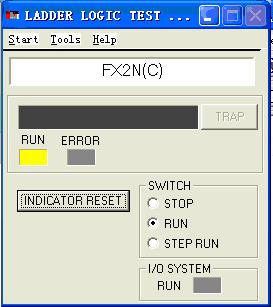

最上方的顯示條顯示CPU類型，如本例中顯示為“FX2N(C)”；下面的顯示條顯示出錯信息，若有錯誤時點擊“TRAP”按鈕即可查看錯誤詳情；“RUN”“ERROR”顯示PLC的運行狀態。“INDECATOR RESET”按鈕可以清除錯誤信息顯示。“SWITCH”欄顯示PLC的運行模式，通過點擊“STOP”“RUN”“STEP RUN”可以改變PLC的運行模式。“I/O SYSTEM”欄的“RUN”狀態代表正在執行I/O系統設置。

2- 使用時序圖
為了搞清楚程序中各元件的邏輯關系和程序執行狀態，可以通過時序圖觀察軟元件的狀態，分析同一時間段內多個元件的狀態變化關系。時序圖通過GX Simulator的菜單【Start】--【Monitor Function】--【Timing Chart Display】啟動，啟動后窗口如下圖：


將“Device Entry”欄選擇為“Manual”，通過【Device】--【Enter device】可以手動輸入想要監視的軟元件。且在手動模式下可以通過拖拽移動軟元件的位置，以便于對兩個關系密切的軟元件狀態進行比較。該欄選擇為“Auto”其指示燈的話，可以直接點擊“Monitor Status”按鈕，使其按鈕的指示燈變為綠色，即可啟動監視，且GX Developer梯形圖中的元件會自動顯示在該窗口。
對于定時器和計數器，“TS/CS”是指定時器/計數器觸點的狀態，“TC/CC”是指定時器/計數器線圈的狀態，“TN/CN”是指定時器/計數器的當前值。
