工控人家園 綜合討論 求教關于三菱PLC外部接線問題

yewxx

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 182 點
下載積分: 2217 分
在線時間: 32(小時)
注冊時間: 2008-11-25
最后登錄: 2024-04-05
查看yewxx的主題 / 回貼

樓主發表于: 2012-11-21 22:34

只看樓主 | 小中大

有一個三菱Fx1n40MT的PLC要分別從4個FX3u128mt的PLC各采集和發送2個信號，請問可以將這4個PLC的輸出COM和fx1n的輸入ＣＯＭ端接在一起，4個PLC的輸入COM和fx1n的輸出COM接一起嗎？FX3u的各個輸出COM上還有外部開關電源的N24，都接在一起會不會有什么影響？需要使用中間繼電器轉信號嗎？一直都沒搞明白

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3401 個
工控威望: 3199 點
下載積分: 70678 分
在線時間: 1608(小時)
注冊時間: 2008-04-20
最后登錄: 2025-08-02
查看wwcwwc的主題 / 回貼

1樓發表于: 2012-11-22 09:33

只看該作者 | 小中大

這樣連接不合理。
建議采用中間繼電器（中繼）轉換。

xujian

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 271 個
工控威望: 400 點
下載積分: 24068 分
在線時間: 593(小時)
注冊時間: 2011-03-25
最后登錄: 2025-04-29
查看xujian的主題 / 回貼

2樓發表于: 2012-11-22 09:53

只看該作者 | 小中大

還是用繼電器轉接下好

dang1982

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 37 個
工控威望: 159 點
下載積分: 1708 分
在線時間: 16(小時)
注冊時間: 2012-10-25
最后登錄: 2013-01-02
查看dang1982的主題 / 回貼

3樓發表于: 2012-11-22 10:15

只看該作者 | 小中大

輸入的com是24V嗎？

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5292 個
工控威望: 7518 點
下載積分: 161640 分
在線時間: 3240(小時)
注冊時間: 2007-11-21
最后登錄: 2025-07-31
查看sjm213的主題 / 回貼

4樓發表于: 2012-11-22 11:05

只看該作者 | 小中大

應該可以，但不建議、。

zhtzht20

工程余料三菱變頻器，PLC模塊，費斯托電磁閥

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 305 個
工控威望: 336 點
下載積分: 717 分
在線時間: 286(小時)
注冊時間: 2009-09-20
最后登錄: 2016-09-10
查看zhtzht20的主題 / 回貼

5樓發表于: 2012-11-22 11:05

只看該作者 | 小中大

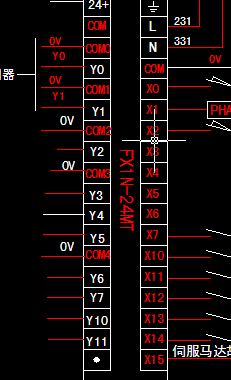

圖片：

三菱FX1N的PLC輸出部分有獨立的輸出部分COM0 COM1 COM2 COM3的公共端你可以接成FX3U 等4臺PLC
的輸入端而1ND 輸出Y就接在FX3UPLC上面不用他們說的用什么中間繼電器來轉換，應為PLC本來就是光電隔離的，考慮用中間繼電器來轉換什么安全問題，那只能說明它們用PLC 用的太少，
