工控人家園 綜合討論 PLC控制步進不工作，求幫助

luodequan

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 222 點
下載積分: 941 分
在線時間: 28(小時)
注冊時間: 2010-11-11
最后登錄: 2025-02-10
查看luodequan的主題 / 回貼

樓主發表于: 2012-09-23 16:56

只看樓主 | 小中大

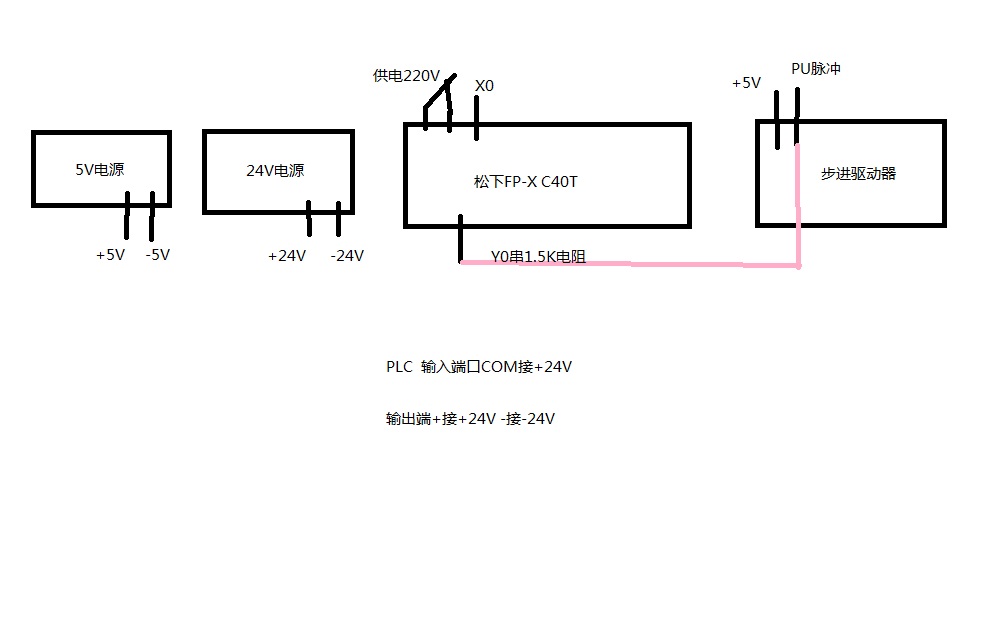

上為接線圖

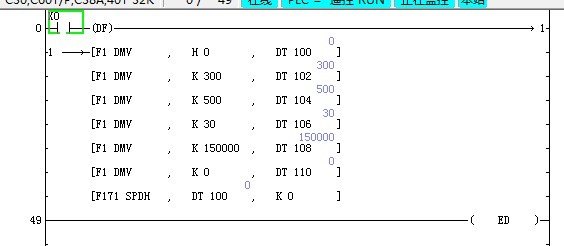

PLC 設置了CH0 脈沖輸出（Y0,Y1）
驅動器型號YKA2608MC
電機2HB86-80
研控產品

用驅動器自帶脈沖，可以正常工作

補充：驅動器和電機線沒問題，驅動器自帶脈沖可以正常工作。

X0給-24V時，Y0輸出燈亮

[ 此帖被luodequan在2012-09-25 08:18重新編輯 ]

luodequan

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 222 點
下載積分: 941 分
在線時間: 28(小時)
注冊時間: 2010-11-11
最后登錄: 2025-02-10
查看luodequan的主題 / 回貼

1樓發表于: 2012-09-24 08:18

只看該作者 | 小中大

沒有朋友用松下的PLC么？

lin250130130

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 129 點
下載積分: 612 分
在線時間: 23(小時)
注冊時間: 2011-09-01
最后登錄: 2023-02-24
查看lin250130130的主題 / 回貼

2樓發表于: 2012-09-24 11:03

只看該作者 | 小中大

PLC與電機的線是不是沒接全

靜芳

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 957 個
工控威望: 3036 點
下載積分: 3301 分
在線時間: 205(小時)
注冊時間: 2010-02-05
最后登錄: 2025-07-31
查看靜芳的主題 / 回貼

3樓發表于: 2012-09-24 11:14

只看該作者 | 小中大

輸出的COM接什么？

gsj791898717

沒有傘的孩子必須努力奔跑！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 230 個
工控威望: 437 點
下載積分: 5931 分
在線時間: 296(小時)
注冊時間: 2010-03-16
最后登錄: 2025-07-28
查看gsj791898717的主題 / 回貼

4樓發表于: 2012-09-24 11:26

只看該作者 | 小中大

電機PUL+有沒有接電源
？

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3465 個
工控威望: 21004 點
下載積分: 35723 分
在線時間: 1816(小時)
注冊時間: 2010-01-03
最后登錄: 2025-08-05
查看tkggtdkjpl的主題 / 回貼

5樓發表于: 2012-09-24 15:28

只看該作者 | 小中大

把步進驅動器的脈沖正接24V+
步進驅動器脈沖沒有形成回路

自動化單機，生產線，項目編程調試！

龍芯

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 171 個
工控威望: 3504 點
下載積分: 748 分
在線時間: 112(小時)
注冊時間: 2011-01-14
最后登錄: 2025-08-05
查看龍芯的主題 / 回貼

6樓發表于: 2012-09-24 15:50

只看該作者 | 小中大

給你個程序，你照著做吧，你指令的驅動存在問題。

附件：

HOUDOWN.rar (6 K) 下載次數:8
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+2(許可)

技術源于不斷自我提升，人品奠定明天是否能夠成功。
只要我接手的項目，我一定會幫您進行到底

wyhghmei

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 143 個
工控威望: 279 點
下載積分: 4415 分
在線時間: 182(小時)
注冊時間: 2012-08-22
最后登錄: 2023-05-04
查看wyhghmei的主題 / 回貼

7樓發表于: 2012-09-25 08:14

只看該作者 | 小中大

你的控制字寫的有問題

luodequan

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 222 點
下載積分: 941 分
在線時間: 28(小時)
注冊時間: 2010-11-11
最后登錄: 2025-02-10
查看luodequan的主題 / 回貼

8樓發表于: 2012-09-25 08:14

只看該作者 | 小中大

引用
引用第3樓靜芳于2012-09-24 11:14發表的 :
輸出的COM接什么？

輸出沒打到com端呵

luodequan

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 222 點
下載積分: 941 分
在線時間: 28(小時)
注冊時間: 2010-11-11
最后登錄: 2025-02-10
查看luodequan的主題 / 回貼

9樓發表于: 2012-09-25 08:17

只看該作者 | 小中大

引用
引用第4樓gsj791898717于2012-09-24 11:26發表的 :
電機PUL+有沒有接電源
？

驅動器PUL+ 接+5V
