工控人家園 綜合討論 求一電路圖

«
1
2
3
»
Pages: 1/3 Go

401430190

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 121 點
下載積分: 415 分
在線時間: 4(小時)
注冊時間: 2013-03-28
最后登錄: 2021-11-05
查看401430190的主題 / 回貼

樓主發表于: 2013-03-28 11:04

只看樓主 | 小中大

一個點動按鈕，三個繼電器一個燈
要求：
1，按下按鈕后，燈亮再次按下按鈕后燈滅
注：不要用PLC程序仿真的那種，因為我試過了，仿真可以，現實不可以，有差異的

zhtzht20

工程余料三菱變頻器，PLC模塊，費斯托電磁閥

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 305 個
工控威望: 336 點
下載積分: 717 分
在線時間: 286(小時)
注冊時間: 2009-09-20
最后登錄: 2016-09-10
查看zhtzht20的主題 / 回貼

1樓發表于: 2013-03-28 12:30

只看該作者 | 小中大

你說的那個是單按鈕控制啟動停止的吧，百度搜索一下就出來的，我現在也想不起來了

低價處理PLC 光電電磁閥，接近開關等工控配件

注冊中心

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 240 個
工控威望: 12113 點
下載積分: 17575 分
在線時間: 261(小時)
注冊時間: 2009-05-06
最后登錄: 2025-03-24
查看注冊中心的主題 / 回貼

2樓發表于: 2013-03-28 12:32

只看該作者 | 小中大

能說一下仿真的和現實的有何差異嗎？

401430190

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 121 點
下載積分: 415 分
在線時間: 4(小時)
注冊時間: 2013-03-28
最后登錄: 2021-11-05
查看401430190的主題 / 回貼

3樓發表于: 2013-03-28 13:21

只看該作者 | 小中大

仿真的話，抓的是那個臨界點，瞬間的吸合斷開，現實不抓不住的

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1300 個
工控威望: 6131 點
下載積分: 56269 分
在線時間: 1138(小時)
注冊時間: 2012-04-24
最后登錄: 2025-08-04
查看john42tw的主題 / 回貼

4樓發表于: 2013-03-28 13:31

只看該作者 | 小中大

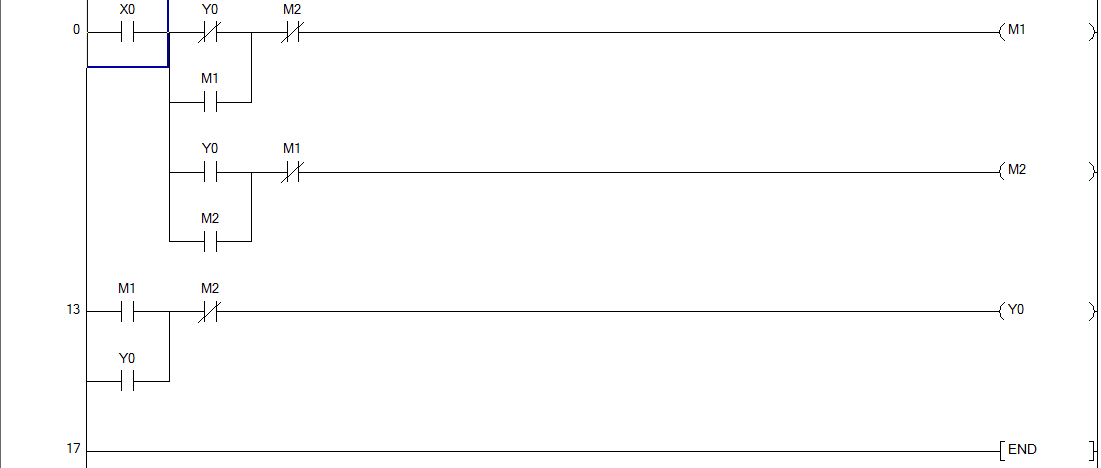

圖片：

X0=按鈕 M1 M2 Y0 表示繼電器燈由Y0 繼電器控制

不管仿真或實際接線都一樣

dream2012

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 277 點
下載積分: 1080 分
在線時間: 160(小時)
注冊時間: 2011-10-17
最后登錄: 2020-06-26
查看dream2012的主題 / 回貼

5樓發表于: 2013-03-28 17:13

只看該作者 | 小中大

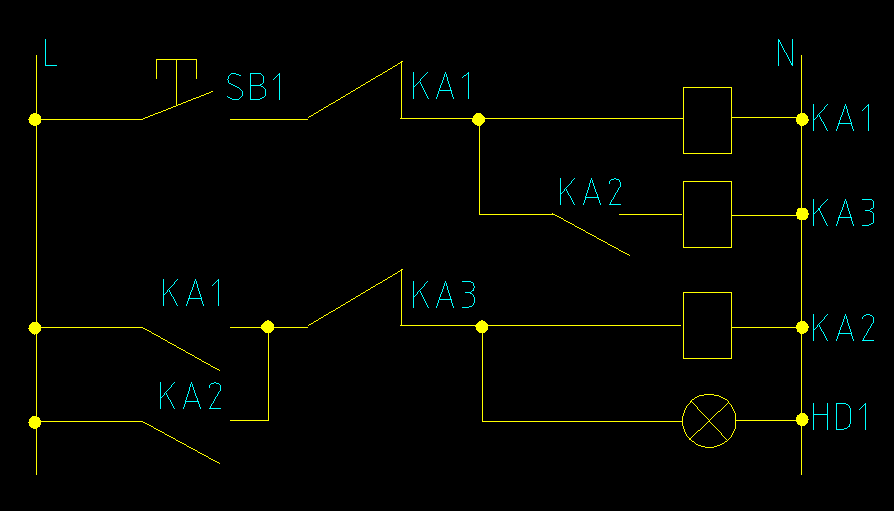

見圖，SB1為按鈕，KA1、KA2、KA3為中間繼電器，HD為指示燈

本帖最近評分記錄：

下載積分:+1(qzf861023) 熱心助人！

zgf889

走別人的路，讓別人走投無路

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 698 個
工控威望: 718 點
下載積分: 1356 分
在線時間: 482(小時)
注冊時間: 2007-10-21
最后登錄: 2024-12-21
查看zgf889的主題 / 回貼

6樓發表于: 2013-03-28 18:00

只看該作者 | 小中大

單按鈕控制啟動停止為什么總是有很多人來問這個問題??是現在在學校老師沒有教,還是當時你們要學的時候沒有學好呢??希望同一個問題不要一而再,再而三的出現在論談上了,

小小國度

腳踏實地的干好每一件事

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 158 點
下載積分: 372 分
在線時間: 59(小時)
注冊時間: 2011-03-28
最后登錄: 2022-01-06
查看小小國度的主題 / 回貼

7樓發表于: 2013-03-28 19:24

只看該作者 | 小中大

可以實現的。。。。我半年前都做了幾次這個電路。現在忘記了哈哈

ttrm

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 135 個
工控威望: 268 點
下載積分: 34048 分
在線時間: 242(小時)
注冊時間: 2007-12-02
最后登錄: 2024-07-21
查看ttrm的主題 / 回貼

8樓發表于: 2013-03-28 21:29

只看該作者 | 小中大

線圈電壓要和燈電壓相同

zhangweiwei

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 219 個
工控威望: 361 點
下載積分: 949 分
在線時間: 191(小時)
注冊時間: 2008-11-18
最后登錄: 2024-12-17
查看zhangweiwei的主題 / 回貼

9樓發表于: 2013-03-28 21:42

只看該作者 | 小中大

真有能人

ymr78419972

宿命的輪回注定了要讓我們去追逐那些難以企及卻又十分向往的美麗

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 587 個
工控威望: 2719 點
下載積分: 16620 分
在線時間: 270(小時)
注冊時間: 2009-05-10
最后登錄: 2024-11-16
查看ymr78419972的主題 / 回貼

10樓發表于: 2013-03-29 09:02

只看該作者 | 小中大

哎，為啥就不能多加一個按鈕，三中繼，現在中繼都降價的比燈還便宜了？還一便宜就是將近40%，要不大家怎么爭向要一個按鈕控制。

山河今仍在，壯志在何方？

dream2012

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 143 個
工控威望: 277 點
下載積分: 1080 分
在線時間: 160(小時)
注冊時間: 2011-10-17
最后登錄: 2020-06-26
查看dream2012的主題 / 回貼

11樓發表于: 2013-03-29 09:08

只看該作者 | 小中大

糾正下，實物操作無法實現我前面的那個圖功能！

«
