工控人家園 綜合討論 PLC輸出給繼電器提供回路時必須加續流二極管嗎？

«
1
2
»
Pages: 1/2 Go

nhsl

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 324 個
工控威望: 478 點
下載積分: 6759 分
在線時間: 283(小時)
注冊時間: 2009-11-12
最后登錄: 2017-12-19
查看nhsl的主題 / 回貼

樓主發表于: 2012-02-22 08:07

只看樓主 | 小中大

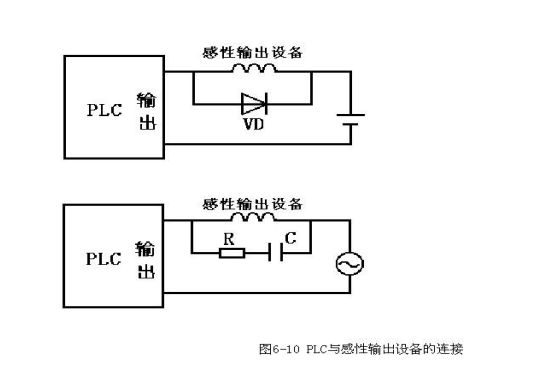

常在有關知識里面看到在PLC輸出到微型繼電器的線圈兩端加續流二極管，我怎么在單位的設備上沒有看到過那？是不是必須加那？

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62653 分
在線時間: 2696(小時)
注冊時間: 2007-03-26
最后登錄: 2025-08-03
查看hxl202319的主題 / 回貼

1樓發表于: 2012-02-22 09:16

只看該作者 | 小中大

不是必須，但是如果想提高你的PLC輸出端的壽命，那么就加上續流回路吧

簽名無效了，麻雀不見了！

sunrisk

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 308 個
工控威望: 461 點
下載積分: 1043 分
在線時間: 431(小時)
注冊時間: 2009-04-24
最后登錄: 2025-08-02
查看sunrisk的主題 / 回貼

2樓發表于: 2012-02-22 09:18

只看該作者 | 小中大

繼電器輸出加，晶體管輸出似乎不用吧！

jxh668

jxh668

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1429 個
工控威望: 2169 點
下載積分: 4006 分
在線時間: 830(小時)
注冊時間: 2009-12-21
最后登錄: 2025-08-02
查看jxh668的主題 / 回貼

3樓發表于: 2012-02-22 10:01

只看該作者 | 小中大

好比人穿鞋與不穿鞋在地上走

來看看，有用的就下了。深圳的可找我呵

wycfm25202

糊涂

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 162 個
工控威望: 253 點
下載積分: 2465 分
在線時間: 65(小時)
注冊時間: 2010-08-18
最后登錄: 2024-11-17
查看wycfm25202的主題 / 回貼

4樓發表于: 2012-02-22 10:43

只看該作者 | 小中大

直流那個圖好像畫錯了。

qrklove

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 494 個
工控威望: 732 點
下載積分: 2007 分
在線時間: 483(小時)
注冊時間: 2008-11-01
最后登錄: 2025-06-01
查看qrklove的主題 / 回貼

5樓發表于: 2012-02-22 10:57

只看該作者 | 小中大

我們的設備都加的有啊，有些品牌的繼電器內部已經加了，加續流二極管的作用是為了保護PLC內部輸出繼電器和外部繼電器的誤動作

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1062 個
工控威望: 4905 點
下載積分: 7362 分
在線時間: 2571(小時)
注冊時間: 2010-06-24
最后登錄: 2025-08-02
查看znz43的主題 / 回貼

6樓發表于: 2012-02-22 11:43

只看該作者 | 小中大

引用
引用第2樓sunrisk于2012-02-22 09:18發表的 :
繼電器輸出加，晶體管輸出似乎不用吧！

晶體管輸出對感性負載更要加續流二級管，防止反向電壓擊穿晶體管。

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

dreamflylau

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 436 個
工控威望: 564 點
下載積分: 4456 分
在線時間: 102(小時)
注冊時間: 2012-02-03
最后登錄: 2025-05-22
查看dreamflylau的主題 / 回貼

7樓發表于: 2012-02-22 15:18

只看該作者 | 小中大

這個要看看你用的PLC是那一種輸出的，還有工作量等

supert1016

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看supert1016的主題 / 回貼

8樓發表于: 2012-02-22 20:03

只看該作者 | 小中大

進來學習學習

sylgq

印刷包裝機電維修

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1066 個
工控威望: 1253 點
下載積分: 14615 分
在線時間: 1198(小時)
注冊時間: 2011-07-18
最后登錄: 2025-07-24
查看sylgq的主題 / 回貼

9樓發表于: 2012-02-22 20:55

只看該作者 | 小中大

加續流二極管符合設計要求。

zmy450365

超越夢想

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 785 個
工控威望: 5312 點
下載積分: 15628 分
在線時間: 388(小時)
注冊時間: 2011-12-21
最后登錄: 2020-05-31
查看zmy450365的主題 / 回貼

10樓發表于: 2012-02-22 21:45

只看該作者 | 小中大

是的；講究的話加啊

nhsl

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 324 個
工控威望: 478 點
下載積分: 6759 分
在線時間: 283(小時)
注冊時間: 2009-11-12
最后登錄: 2017-12-19
查看nhsl的主題 / 回貼

11樓發表于: 2012-02-23 08:59

只看該作者 | 小中大

引用
引用第4樓wycfm25202于2012-02-22 10:43發表的 :
直流那個圖好像畫錯了。

你是說二極管方向反了嗎？

«
