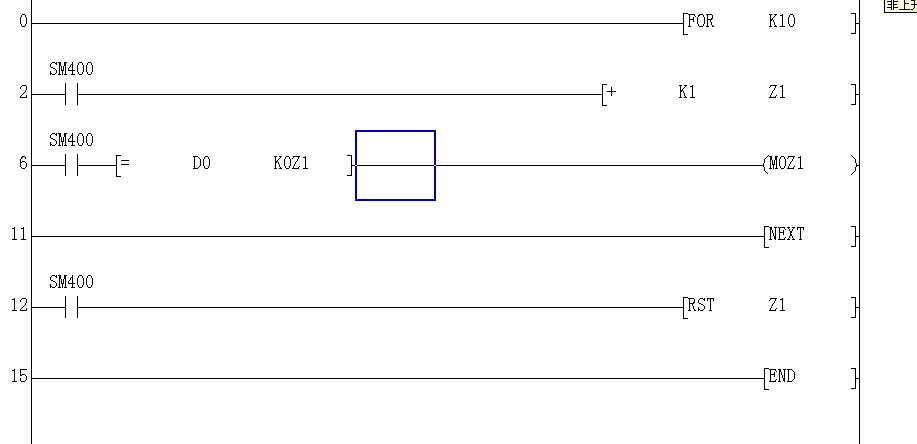

一直是在用三菱對西門子不太熟悉~~如下圖麻煩哪位大俠用西門子梯形圖寫出來~~多謝了

自己頂一下

將PIW128- PIW147，共20個字送入DB10中
在OB1：
OPN   DB     10      //打開DB 10
      L     P#128.0          //初始讀指針（標紅色處可按實際應用的地址替代，例如10.0）
      LAR1
      L     P#0.0            //初始寫指針（標紅色處可按實際應用的地址替代，例如10.0）
      LAR2
      CALL  FC   100
      L     20               // 20個字的循環計數為初值
M001: T     MB    10        //計數值 送入MB 10
       L     PIW [AR1,P#0.0]   //按讀指針指示的地址讀數據
       T     DBW [AR2,P#0.0]  //按寫指針指示的地址寫數據
      +AR1  P#2.0            //讀指針指向下一數據地址
      +AR2  P#2.0            //寫指針指向下一數據地址
       L     MB    10        //取循環計數值
       LOOP  M001           //循環計數值如為0則結束循環；如不為0減1后則轉向標號為M001的語句，繼續循環。
3、有關循環語句指令，詳見：

http://www2.ad.siemens.com.cn/download/Upload/AS/manual/1008[1].pdf   手冊下載

謝謝樓上的朋友…辛苦了
