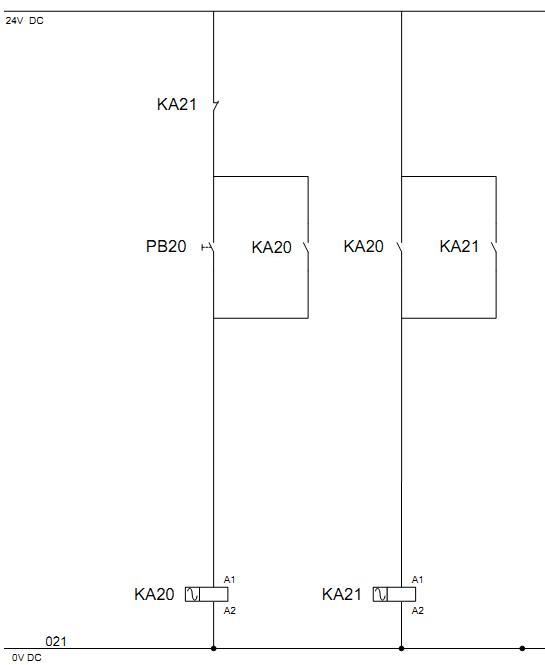

功能簡述：
按下按鈕PB20，接通繼電器KA20；
KA20接通后自鎖，并有一組觸點接通繼電器KA21；
KA21接通后自鎖，并利用一組常閉點將KA20斷開。

===========================
1.樓下有朋友反饋文字描述中按鈕PB號錯了，現改過來，與圖紙的PB20相符；
2.更多朋友問題集中在“這個電路有啥用呢？”。其實這個電路啥用也沒有，就是分析著玩。
大家亮招吧！
sjm213
2011.07.23

[ 此帖被sjm213在2011-07-24 13:57重新編輯 ]

shenyijin

中級電工

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 571 個
工控威望: 787 點
下載積分: 1269 分
在線時間: 174(小時)
注冊時間: 2011-04-15
最后登錄: 2014-12-20
查看shenyijin的主題 / 回貼

1樓發表于: 2011-07-19 10:22

只看該作者 | 小中大

這是個是單個脈沖產生電路，不過頻率不高，不超過上前赫

[ 此帖被shenyijin在2011-07-19 10:32重新編輯 ]

本帖最近評分記錄：

下載積分:+3(sjm213) 多謝參與！

lizhiliang

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 416 個
工控威望: 505 點
下載積分: 12728 分
在線時間: 677(小時)
注冊時間: 2010-07-29
最后登錄: 2023-01-06
查看lizhiliang的主題 / 回貼

2樓發表于: 2011-07-19 10:22

只看該作者 | 小中大

可以實現

本帖最近評分記錄：

下載積分:+3(sjm213) 多謝參與！

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

3樓發表于: 2011-07-19 10:22

只看該作者 | 小中大

可以，這個是用繼電器做上升沿的電路吧

本帖最近評分記錄：

下載積分:+3(sjm213) 多謝參與！

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1977 個
工控威望: 6489 點
下載積分: 968 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-07-14
查看銘杰工控的主題 / 回貼

4樓發表于: 2011-07-19 10:59

只看該作者 | 小中大

可以實現但是不穩定，觸點結構是先斷開再閉合的，不建議設計這種電路。

本帖最近評分記錄：

下載積分:+5(sjm213) 熱心助人

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

sandy_love

感悟生活，創新的源泉...

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 487 個
工控威望: 823 點
下載積分: 1610 分
在線時間: 483(小時)
注冊時間: 2008-12-08
最后登錄: 2025-07-14
查看sandy_love的主題 / 回貼

5樓發表于: 2011-07-19 11:24

只看該作者 | 小中大

要看繼電器的響應速度，可能會產生抖動，不穩定。最好中間加幾個類似的電路，續級傳遞過去相當于延時一下會好點

本帖最近評分記錄：

下載積分:+5(sjm213) 熱心助人

傷心之淚

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 43 個
工控威望: 143 點
下載積分: 569 分
在線時間: 78(小時)
注冊時間: 2011-04-02
最后登錄: 2022-11-24
查看傷心之淚的主題 / 回貼

6樓發表于: 2011-07-19 11:45

只看該作者 | 小中大

按照繼電器逐點通斷持續來看；可能不能實現；除非你按按鈕方式習慣所致（按下按鈕開關后延伸一定的時間；致死誤動作而達到你的目的）！自己分析看看吧！

本帖最近評分記錄：

下載積分:+3(sjm213) 多謝參與！

相互學習

z4131246

華銘工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 582 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的主題 / 回貼

7樓發表于: 2011-07-19 11:46

只看該作者 | 小中大

可以實現LZ的功能。

[ 此帖被z4131246在2011-07-21 07:59重新編輯 ]

本帖最近評分記錄：

下載積分:+3(sjm213) 多謝參與！

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

8樓發表于: 2011-07-19 11:54

只看該作者 | 小中大

可以實現但是不穩定

本帖最近評分記錄：

下載積分:+5(sjm213) 熱心助人

niningtt

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1233 個
工控威望: 3553 點
下載積分: 850 分
在線時間: 461(小時)
注冊時間: 2010-08-24
最后登錄: 2025-07-29
查看niningtt的主題 / 回貼

9樓發表于: 2011-07-19 16:42

只看該作者 | 小中大

理論上講能夠實現那個動作，特別是好的，觸電動作快的，更易實現

本帖最近評分記錄：

下載積分:+5(sjm213) 熱心助人

twt97

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 182 個
工控威望: 345 點
下載積分: 896 分
在線時間: 134(小時)
注冊時間: 2009-04-03
最后登錄: 2025-07-09
查看twt97的主題 / 回貼

10樓發表于: 2011-07-19 17:09

只看該作者 | 小中大

KA21自鎖后沒辦法復位啊，按一次就沒用了啊

本帖最近評分記錄：

下載積分:+3(sjm213) 多謝參與！

liuhuaxing

LIUHUAXING

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 965 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的主題 / 回貼

11樓發表于: 2011-07-19 17:21

只看該作者 | 小中大

兩個同型號的繼電器可以實現，但只能用于研究。

本帖最近評分記錄：

下載積分:+5(sjm213) 熱心助人

«
