工控人家園 綜合討論 FX2N可以接PNP的傳感器嗎？

«
1
2
3
4
»
Pages: 1/4 Go

gongyekongzh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的主題 / 回貼

樓主發表于: 2012-04-11 22:22

只看樓主 | 小中大

如題請教各位！

今天按我在一樓貼出的圖片接線，全部用的PNP傳感器，設備已投入使用，好像沒什么問題，在此做個記號看能用多久。
2012/4/12

[ 此帖被gongyekongzh在2012-04-12 22:23重新編輯 ]

gongyekongzh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的主題 / 回貼

1樓發表于: 2012-04-11 22:24

只看該作者 | 小中大

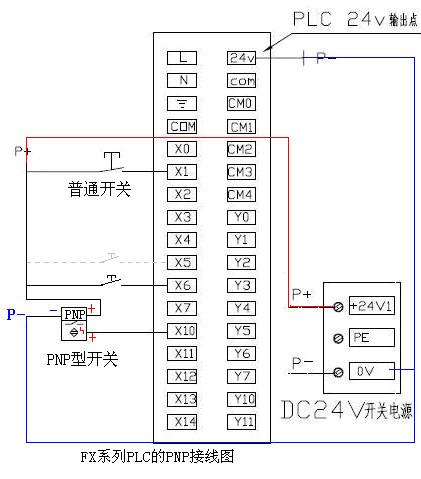

圖片：

輸入側COM不要接線

百度搜了一個這樣的接法不知可不可以

huolang_518

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 72 個
工控威望: 224 點
下載積分: 885 分
在線時間: 136(小時)
注冊時間: 2011-08-20
最后登錄: 2019-08-08
查看huolang_518的主題 / 回貼

2樓發表于: 2012-04-11 22:32

只看該作者 | 小中大

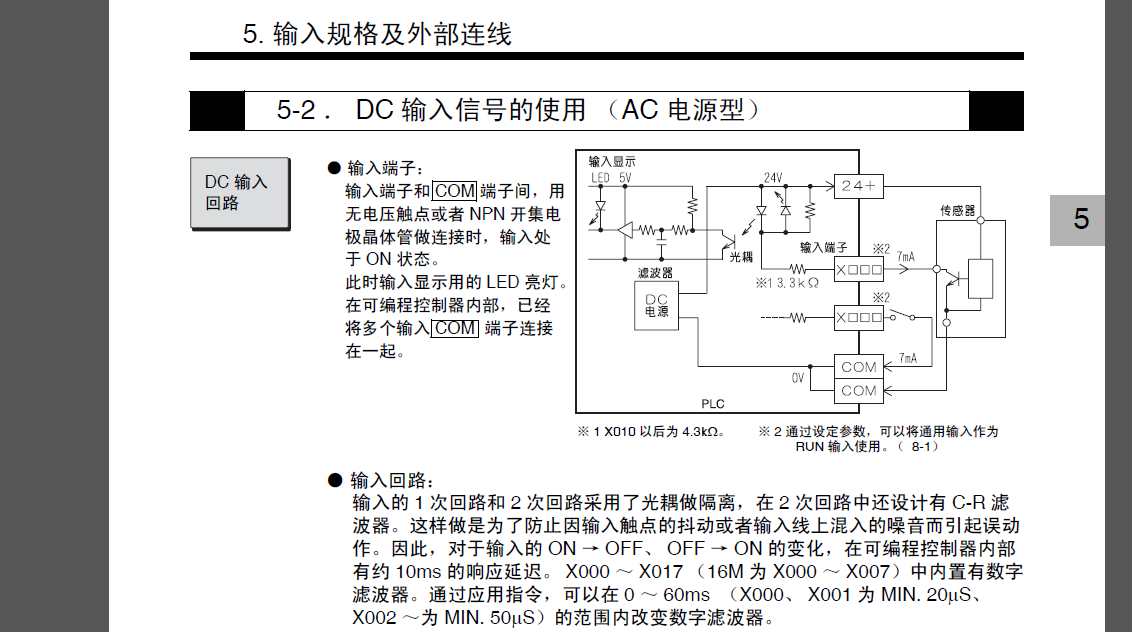

圖片：

2n的使用手冊

gongyekongzh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的主題 / 回貼

3樓發表于: 2012-04-11 22:52

只看該作者 | 小中大

引用
引用第2樓huolang_518于2012-04-11 22:32發表的 :
2n的使用手冊

手冊上意思不能接PNP的，但有沒有人接過呢？

luochunhua

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 97 個
工控威望: 3333 點
下載積分: 685 分
在線時間: 62(小時)
注冊時間: 2010-12-18
最后登錄: 2014-02-09
查看luochunhua的主題 / 回貼

4樓發表于: 2012-04-12 07:50

只看該作者 | 小中大

用個光耦就可以了

kyy80

態度決定一切``````

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1235 個
工控威望: 3506 點
下載積分: 4423 分
在線時間: 1993(小時)
注冊時間: 2008-02-17
最后登錄: 2025-08-03
查看kyy80的主題 / 回貼

5樓發表于: 2012-04-12 07:54

只看該作者 | 小中大

可以的。。。。。

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8309 個
工控威望: 10443 點
下載積分: 21249 分
在線時間: 3117(小時)
注冊時間: 2007-03-01
最后登錄: 2025-08-08
查看guochunyi的主題 / 回貼

6樓發表于: 2012-04-12 08:22

只看該作者 | 小中大

可以的,

本帖最近評分記錄：

下載積分:+5(dl2006) 好人！

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

wang551615

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 334 個
工控威望: 3458 點
下載積分: 67827 分
在線時間: 470(小時)
注冊時間: 2007-09-03
最后登錄: 2025-08-08
查看wang551615的主題 / 回貼

7樓發表于: 2012-04-12 08:28

只看該作者 | 小中大

FX2n沒有使用來接PNP過，歐版的FX2N可以接PNP!

zhujiyuan

堅持不懈,今生無悔

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 399 個
工控威望: 622 點
下載積分: 13768 分
在線時間: 382(小時)
注冊時間: 2011-06-02
最后登錄: 2023-08-09
查看zhujiyuan的主題 / 回貼

8樓發表于: 2012-04-12 08:41

只看該作者 | 小中大

我還真沒注意這個問題.可能沒次買回來的都是NPN型.從NPN和PNP開關的輸出電壓來看,有正負.有碰到這個問題的高手是怎么解出這個問題?望能拿來分享下.

本人招聘電氣工程師，要求會觸摸屏，PLC，私服控制。聯系電話：13823198267

sport1988

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 356 個
工控威望: 1837 點
下載積分: 4651 分
在線時間: 134(小時)
注冊時間: 2011-11-05
最后登錄: 2023-09-05
查看sport1988的主題 / 回貼

9樓發表于: 2012-04-12 09:07

只看該作者 | 小中大

引用
引用第6樓guochunyi于2012-04-12 08:22發表的 :
可以的,
[attachment=81944]

做個標記以后也許要用

路在何方

路漫漫其修遠兮，吾將上下而求索。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的主題 / 回貼

10樓發表于: 2012-04-12 19:10

只看該作者 | 小中大

誤人子弟三菱的PLC只有FX3U Q QnA的支持源型，漏型輸入 2N只支持NPN的

yhnt

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 365 個
工控威望: 1309 點
下載積分: 3396 分
在線時間: 885(小時)
注冊時間: 2009-07-11
最后登錄: 2025-03-30
查看yhnt的主題 / 回貼

11樓發表于: 2012-04-12 19:14

只看該作者 | 小中大

以前見過FX2N-16EX-ES/UL 這個模塊可以接PNP 或NPN

«
