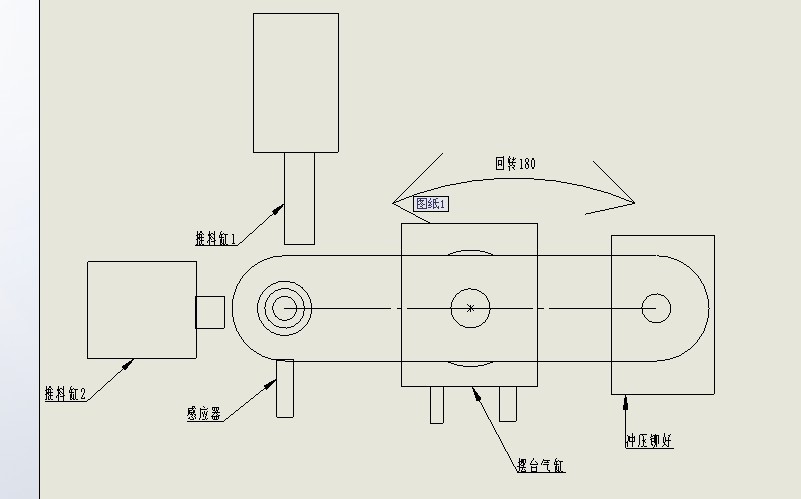

各位大俠，小弟現在有臺機器用氣缸擺臺做雙工位(180度回轉)裝配機，一個工位由兩氣缸分別推兩工件上料定位（有缺料檢測開關)，另一工位用一氣缸鉚壓好工件，然事用氣吸出,雙工位同時工作，請問如何把回轉臺的動作（如YV1,YV2)跟上述兩工位流程聯系起來?

好像是道習題吧，不明白是什么意思。
不過擺動汽缸倒是用了 不少

看了一會不是很清晰工作流程~

意思就是，兩工位在SCF流程圖上應是并行吧，但是旋轉缸的動作怎么在流程圖上與他們連接起來？

流程：初始化------氣缸1前進推料-------推料到位---------氣缸1退回----------退回到位----------氣缸2前進推料-------氣缸2前進推料推料到位--------氣缸2-退回----------退回到位----------
(以上應是上料流程吧)

旋轉缸旋轉180度(如此時YV2通電)
--------------------------------------------這時上料的夾治具是轉到了鉚壓工位-----------------接下來--------------------左邊上料工位重復前面的上料動作-------------同時右邊壓鉚的流程是: 氣缸3下行鉚壓---------保持2S ---------------氣缸3退回 ----吸出工件


如果這時兩工位都已完成各自的工作，那么這時旋轉缸返回（這時應是YV1通電吧） 現在問題是怎么處理這個YV1，YV2或者說他們?cè)跔顟B(tài)流程圖上是怎么樣畫的

擺動缸在0度和180度應該裝有傳感器吧？

是有傳感器

怎么沒人幫忙回答一下?
