如圖所示程序


通過數據交換指令交換之后的D10應該是3112，為什么會是-12540呢？問題出在哪里？還有就是M8160執行XCH指令時，標志位信號M160應該是ON，可實際上M8160一直都是OFF

您錯誤的理解了K1231在寄存器中的存儲方式了。

K1231在寄存器中的存儲方式為  0000 0100 1100 1111，因此通過交換高低位 ，形成的結果為 1100 1111 0000 0100
，而結果的二進制轉換為10進制則為-12540.

如果要得到3112值，您需要為D10寫入16進制，即H1231.

至于標志位M8160的問題，實際上M8160在第一行被置位了，M8000作為常閉觸點，編程者使用了一個小技巧，巧妙的利用了雙線圈，使得M8160產生了一個脈沖，其目的只是為了當前的XCH指令。

即使你不使用ANI M8000那行，也不會影響程序的正確性。

路過進來學習一下。有收獲謝謝C兄！

看了另一個程序，迷惑了


在這個程序中存入的數都是10進制數，可是結果如圖中所示，D中的數沒有轉換成二進制就直接傳送了。這兩個指令交換或者傳送內部的區別在哪

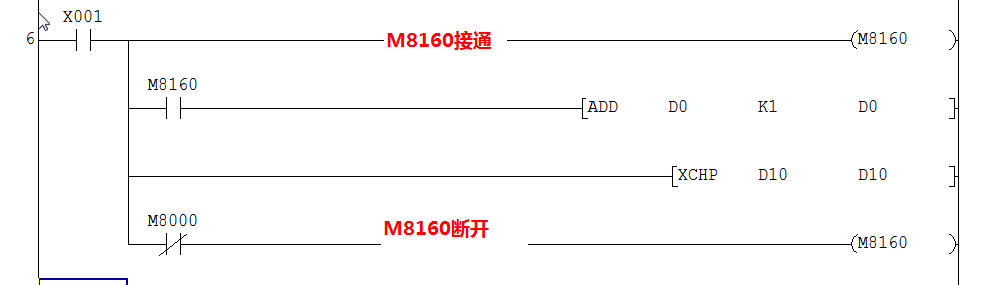

你需要如圖一樣添加一點程序，然后你會發現D0被累加，從而證明M8160被ON過。

否則，如此短暫的數條指令間隔，你的軟件是捕捉不到如此短暫的脈沖的。

引用

引用第4樓lms870601于2012-01-06 13:16發表的  :
看了另一個程序，迷惑了
[attachment=77281]
在這個程序中存入的數都是10進制數，可是結果如圖中所示，D中的數沒有轉換成二進制就直接傳送了。這兩個指令交換或者傳送內部的區別在哪

SMOV指令分為3步執行：
1、將源數據中，這里是D5中的數據轉換為BCD碼，K1234轉換后就是1234，什么叫BCD碼你應該知道，說白了，就是16進制數表示10進制。

所以這一步就是K1234轉換為H1234.

2、進行移動，D5中M1的位置，這里就是K4，也就是H1234中的1，移動位數M2，這里是K2，也就是說移動H1234中的1和2，到目標，這里是D10的N位開始，這里是K3，也就是說，將1,2移動到D10的第三位 ，請注意，這里都是BCD碼的操作，D10的數據是H5678，其第3位就是6，將1，2移動過來，就變成了H5128

3、D10數據被轉換為二進制，因此，D10中的H5128變成了K5128.

與前面不同的是，SMOV線纜可以控制位數，XCH不可以。如果僅從高低字節的交換來看：
SMOV指令相當于：
BCD指令+XCH指令+BIN指令。

Good Luck～
