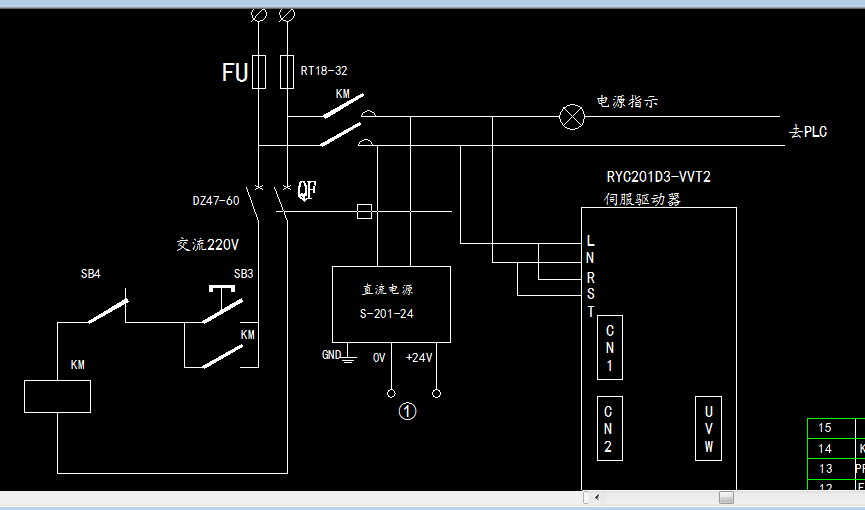

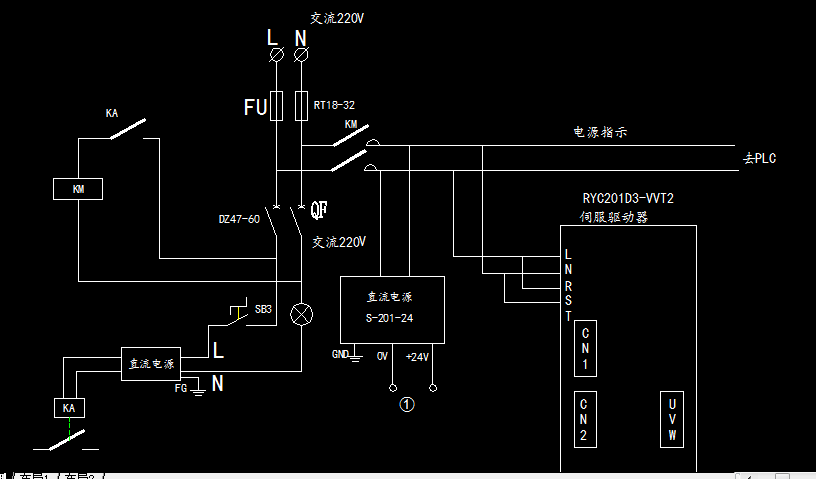

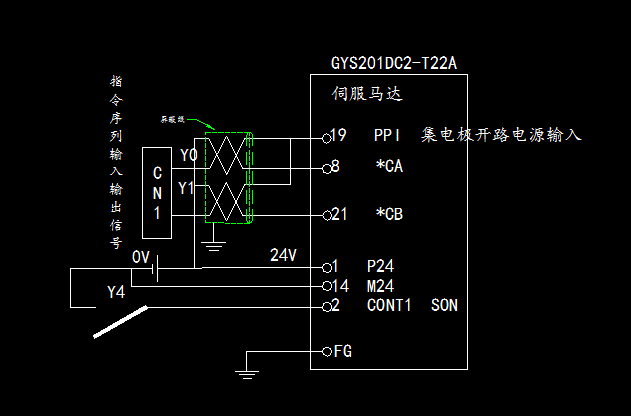

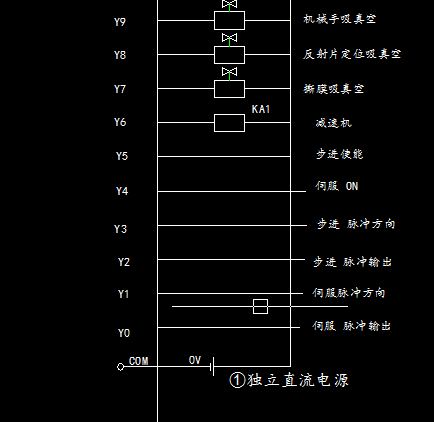

新畫的電氣原理圖大家幫忙找找問題

groovy101

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 142 點
下載積分: 510 分
在線時間: 15(小時)
注冊時間: 2010-08-23
最后登錄: 2025-05-11
查看groovy101的主題 / 回貼

1樓發表于: 2011-07-13 22:14

只看該作者 | 小中大

新畫的圖不是很清楚，你可考慮用屏幕截圖將你畫的圖傳上來給大伙看看。

小不點大

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 51 個
工控威望: 177 點
下載積分: 711 分
在線時間: 242(小時)
注冊時間: 2010-12-13
最后登錄: 2024-08-29
查看小不點大的主題 / 回貼

2樓發表于: 2011-08-07 21:17

只看該作者 | 小中大

路過，不錯

renjiawonder

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 475 個
工控威望: 579 點
下載積分: 4836 分
在線時間: 174(小時)
注冊時間: 2009-12-01
最后登錄: 2023-08-01
查看renjiawonder的主題 / 回貼

3樓發表于: 2011-12-07 23:30

只看該作者 | 小中大

路過,何不將圖紙整體放上來

417369797

人活著不能被思想不純的人影響到做回自己最重要。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 162 個
工控威望: 304 點
下載積分: 592 分
在線時間: 237(小時)
注冊時間: 2010-09-08
最后登錄: 2025-01-11
查看417369797的主題 / 回貼

4樓發表于: 2011-12-08 08:32

只看該作者 | 小中大

伺服放大器主回路側好像不對的

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1977 個
工控威望: 6489 點
下載積分: 968 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-07-14
查看銘杰工控的主題 / 回貼

5樓發表于: 2011-12-08 09:01

只看該作者 | 小中大

圖紙整體觀比較欠缺，不夠美觀。畫得多了就好了。說實話我對用CAD畫電路圖比較抵觸，也不太喜歡用。

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

techo

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 334 個
工控威望: 409 點
下載積分: 1126 分
在線時間: 117(小時)
注冊時間: 2010-05-09
最后登錄: 2015-11-29
查看techo的主題 / 回貼

6樓發表于: 2011-12-08 09:06

只看該作者 | 小中大

太亂了，分不清主次

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1977 個
工控威望: 6489 點
下載積分: 968 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-07-14
查看銘杰工控的主題 / 回貼

7樓發表于: 2011-12-08 09:23

只看該作者 | 小中大

不知樓主用的是松下的PLC還是基恩士的PLC，有一個Y9出現，其他的PLC是沒這個點的。

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

longkeming

現場設備改造，非標設備設計制造，機械手，運動控制，省人力方

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 346 個
工控威望: 494 點
下載積分: 3045 分
在線時間: 142(小時)
注冊時間: 2011-11-16
最后登錄: 2014-07-19
查看longkeming的主題 / 回貼

8樓發表于: 2011-12-08 09:47

只看該作者 | 小中大

這種畫法，畫幾張是可以的，畫幾百張就亂了

鎖螺絲機

longkeming

現場設備改造，非標設備設計制造，機械手，運動控制，省人力方

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 346 個
工控威望: 494 點
下載積分: 3045 分
在線時間: 142(小時)
注冊時間: 2011-11-16
最后登錄: 2014-07-19
查看longkeming的主題 / 回貼

9樓發表于: 2011-12-08 09:50

只看該作者 | 小中大

看看日本人做得A4電路圖吧，幾百張圖，接線只要大街上找個不傻的人都能接
那標注，那作圖的邏輯關系，想錯都難

鎖螺絲機

longkeming

現場設備改造，非標設備設計制造，機械手，運動控制，省人力方

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 346 個
工控威望: 494 點
下載積分: 3045 分
在線時間: 142(小時)
注冊時間: 2011-11-16
最后登錄: 2014-07-19
查看longkeming的主題 / 回貼

10樓發表于: 2011-12-08 09:55

只看該作者 | 小中大

CAD 畫電路圖，最大得一個優勢是可以1;1仿真電器元件位置圖，當然一般企業是不管的，什么地方都可以放，只要方的下

鎖螺絲機

工控人家園 綜合討論 新畫的電氣原理圖大家幫忙找找問題
