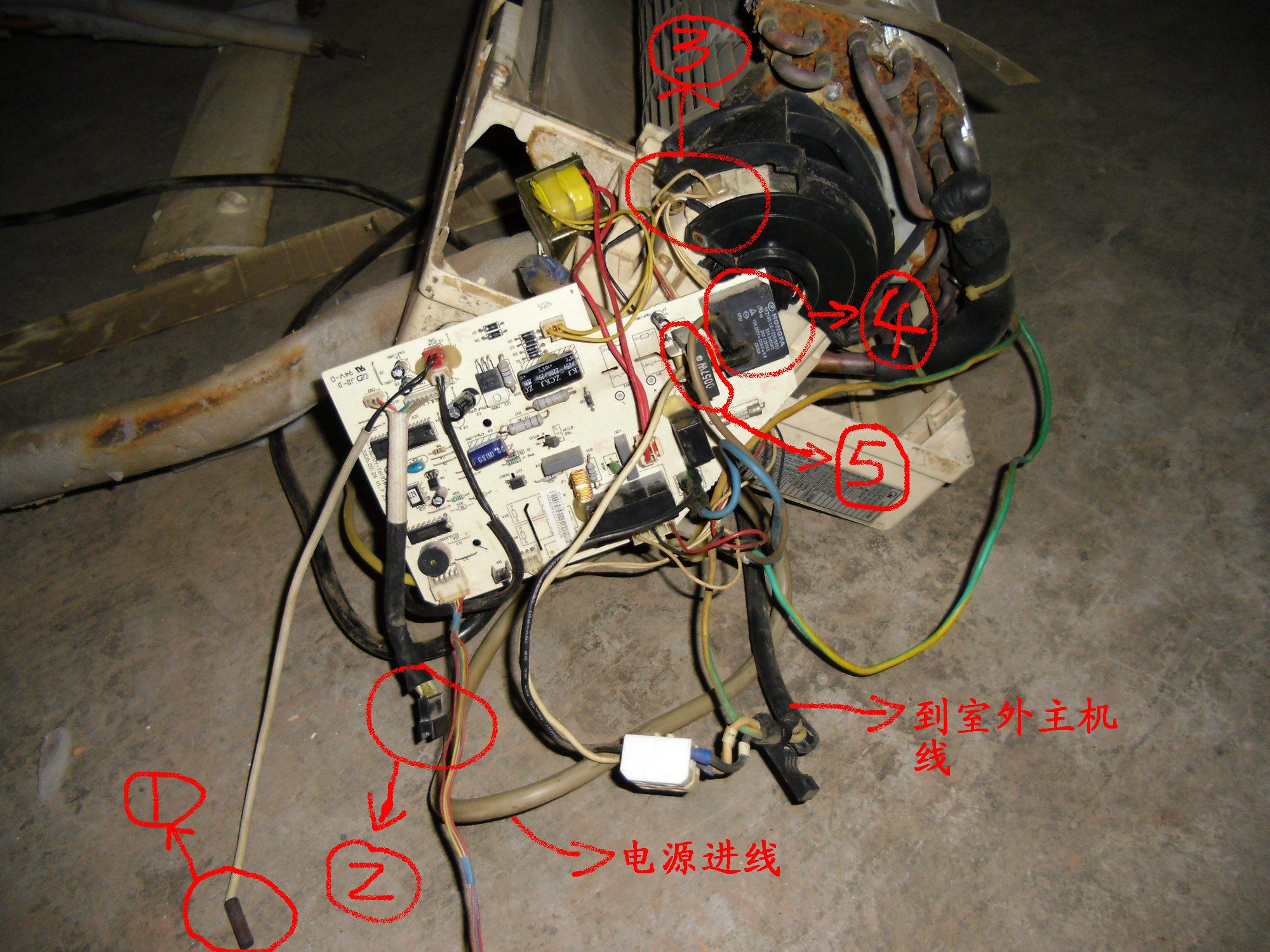

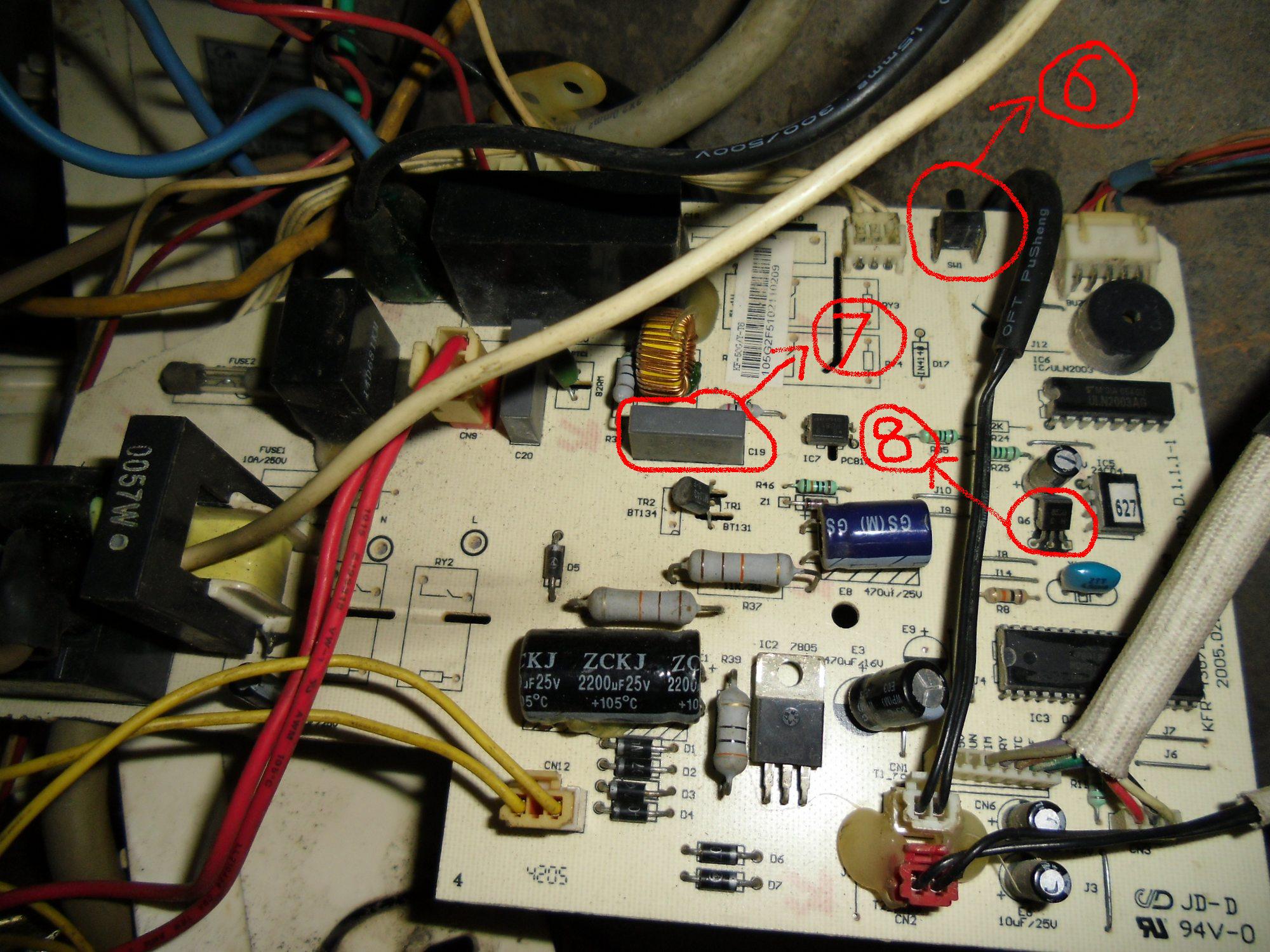

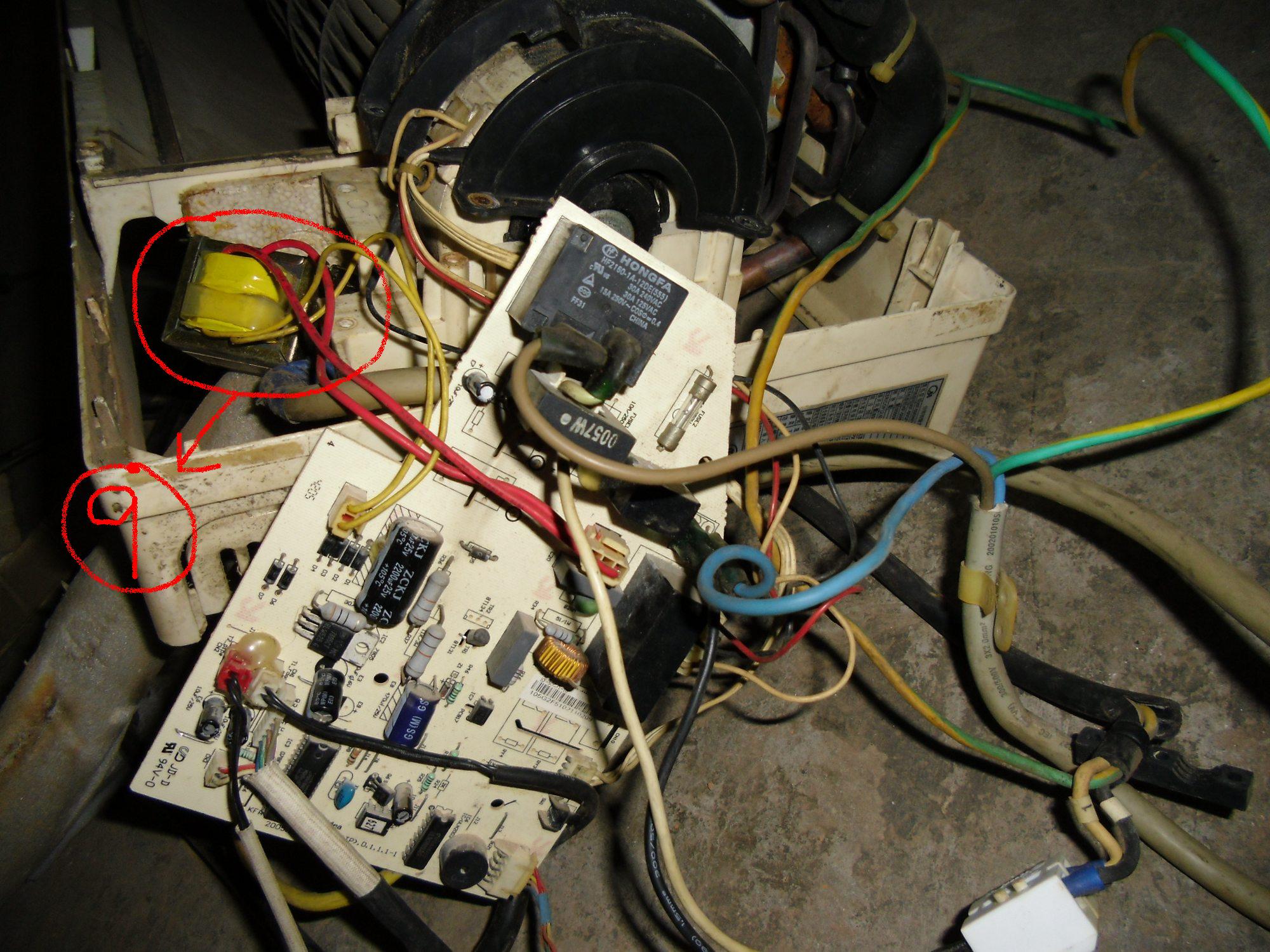

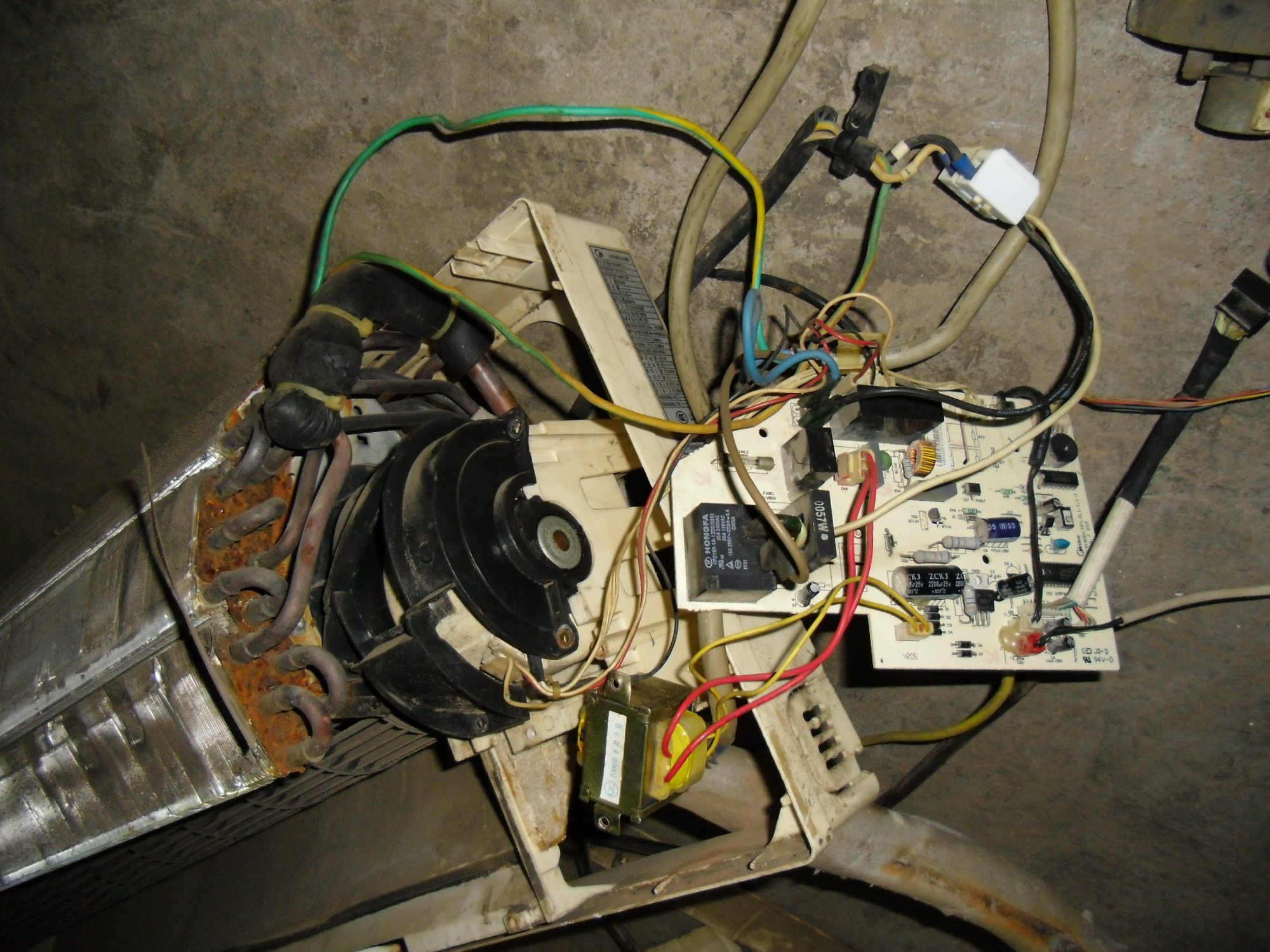

公司有一臺1P的空調壞了，我特意拿它的室內機拆開看看，無奈，本人對空調硬件不是很熟悉，特上傳幾張圖片，有些問題想請教大家了，1是不是為感溫元件，從那些銅管那拆下來的，如果是，是什么類型的感溫元件呢？2處這是個接頭，我猜肯定是連著另一塊電路板的，可惜被別人拆走了，敢問2處是連著一塊什么樣功能的電路板呢？3處是一單相交流電機，可上面連著不止三根線，不知道其他的線是干嘛用的，知道的就跟我說說哈。4處我猜是一繼電器，不知道我猜的對不對，它上面有com，NC,NO標識，它有什么作用呢？5處我猜是一類似電流互感器的東東，因為它樣子很像，不知道是不是？6處這一微型開關有什么作用，什么時候會用到它？7處貌似是一電容，如果是，就不知道是什么類型的電容了？8處是什么元件呢？它旁邊標著Q6，就不知道什么元件用Q代表了，9處是一變壓器，可它上面沒標它的電壓比，知道的說說看啦，問題問得有點多，還望網友們多見諒，就幫幫我這新手吧，非常感謝！

這些問題，還是找些專業資料了解了解吧！

樓主的學習精神令人敬佩！！
我所知道的：1、感測管溫的熱電阻探頭。2、應該是連接系統壓力傳感器信號插頭。3、電機是可以調速的，有高、中、低檔，所以線就不止3根了。4、我怎么看就像一個啟動電容。5、應該是起保護電機作用的電流互感器吧。6、應該是手動開關。7、安規電容，濾除高頻干擾用。8、三極管。
個人觀點 僅供參考。

看看書了解下吧

最有效的方法就是對照元件型號查資料，在這里問沒有用！

樓主還真是好學啊！佩服

1、感溫探頭。2、是信號插頭。3、電機是調速，有高、中、低檔，所以線有5根。4、壓縮機繼電器。5、電感器。6、是手動開關。7、安規電容，濾除高頻干擾用。8、三極管。9，是變壓器。僅供參考。

引用

引用第4樓回憶依然最美于2011-11-06 16:56發表的  :
最有效的方法就是對照元件型號查資料，在這里問沒有用！

  有些元件沒有元件號，不是你想查就能查到的

是什么問題你就都拆了？？如果不是換機一樣好象不用這樣的

去網上加人一些維修網站論壇，有你需要的東西。

1：室溫探頭，檢測室內溫度，CPU根據它來控制空調制冷或制熱。2：管溫探頭插口，檢測管溫，CPU根據它知道系統制冷或制熱是否正常3：電機線有3根是測速線，還有3根是電機線，這個電機是帶測速反饋的。4：控制壓機的繼電器。5：檢測壓機電流用的電流互感器，用作壓機工作檢測和過載保護。
6：應急開關，在沒有遙控時應急用的。7：安規電容，濾除高頻干擾用。8：三極管。9：是電源變壓器。

引用

引用第10樓llb于2011-11-07 18:20發表的  :
1：室溫探頭，檢測室內溫度，CPU根據它來控制空調制冷或制熱。2：管溫探頭插口，檢測管溫，CPU根據它知道系統制冷或制熱是否正常3：電機線有3根是測速線，還有3根是電機線，這個電機是帶測速反饋的。4：控制壓機的繼電器。5：檢測壓機電流用的電流互感器，用作壓機工作檢測和過載保護。
6：應急開關，在沒有遙控時應急用的。7：安規電容，濾除高頻干擾用。8：三極管。9：是電源變壓器。

感覺你說的都很對，就是有兩點值得探討，2處有人說是遙控接收電路板接口，因為1處的感溫探頭我是從銅管那拆下來的，也就不可能還是管溫探頭了，3處也有人說事電機帶低，中，高速的，而不是你所說的測速反饋了。到底誰說的對呢，我也不清楚了，還請個能手來定奪下。
