工控人家園 綜合討論 伺服配電系統選型問題，大家都來發表下在的意見。

conchnit

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看conchnit的主題 / 回貼

樓主發表于: 2011-11-03 19:43

只看樓主 | 小中大

這里沒人懂伺服嗎這么卻人才嗎這里

一套簡單的運動伺服控制系統配電系統，

三個驅動器，2個400W和1個100W再加一個200W的直流電源。

選型問題。

電源進來濾波器，然后斷路器然后進一個保險，最后電源供給3個伺服驅動器和1個DC電源，請問該怎么選

擇濾波器斷路器和熔斷器，能不能給出具體的型號以及選擇依據，我們現在的設計存在很大問題不符合

標準。但是用的保險是10A的，按我算的，10A已經遠遠超過1.5-2.5倍的額定總電流，啟動電流大也不會

超過10A，但是很多次一通電就燒保險，10A的，有的時候換了還燒。沒接地也沒短路。用萬用表串接到電

源回路中，測得啟動電流0.85A，不超過1A。很奇怪。正常運行以及讓電機帶載運行時，總電流0.35A左右

。怎么會這么小的電流？求高人指教。這么小的電流為何10A的保險還燒。斷路器濾波器都應該怎么選擇

？回答滿意，我會把我多年積累的PLC資料免費贈送。

問題補充：

忘了一個重要的，電源采用單相220V供電系統。斷路器選擇漏電斷路器，整個就一個回路，沒有控制回路

一說，中間加了一個轉換開關作為平時操作的開關。沒有別的了。所有線的長度不超過1.5米而且是高性

能的屏蔽雙絞線電纜

[ 此帖被conchnit在2011-11-08 01:27重新編輯 ]

xqx666

深圳中級電工

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 553 個
工控威望: 664 點
下載積分: 1988 分
在線時間: 280(小時)
注冊時間: 2009-04-29
最后登錄: 2025-05-20
查看xqx666的主題 / 回貼

1樓發表于: 2011-11-03 20:53

只看該作者 | 小中大

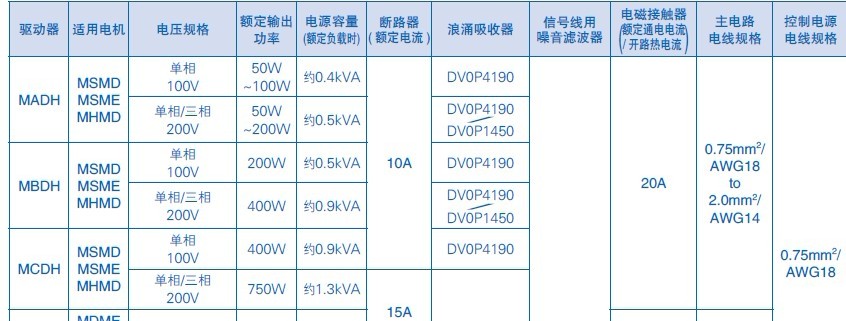

小弟最初的想法和你一樣，原因是當初我選松下A5一個400W的伺服，說明書上寫的400W要配10A的斷路器，不信請看下圖。圖上還寫了接觸器的電流和導線大小。而且還寫了伺服的額定電流是4A左右，不信再請看圖。所以其他的理論我們就不必再浪費口水了，你的伺服肯定也不會相差很大，所以你的總開關至少要2P/20A的，濾波器15~20A，保險16A。至于你的保險會燒，應該是幾個伺服在某一時間同時滿載運行造成的吧。

樓主留言：

說明書上和你這個說的差不多 400W的額定電流是2.8A，我們的斷路器是16A的，熔斷器是10A的，我們現在覺的是太大了要降低。你的意思是還要加大嗎？還有燒保險的問題，我測了開機啟動電流沒有1A，況且伺服電機不是異步電機，開機不會滿載的，開機也是相當于空載的，只有閉環后才電機才得電，但是閉環也總共只有0.3A 整個電路。我現在是不明白這里為什么這么小，和手冊上說的差太多了。

電工廢話太多，直接上程序才是硬道理。誠交深圳及全國工控低手。

xqx666

深圳中級電工

級別: 家園常客

發送短信
加為好友
QQ聯系

2樓發表于: 2011-11-03 20:59

只看該作者 | 小中大

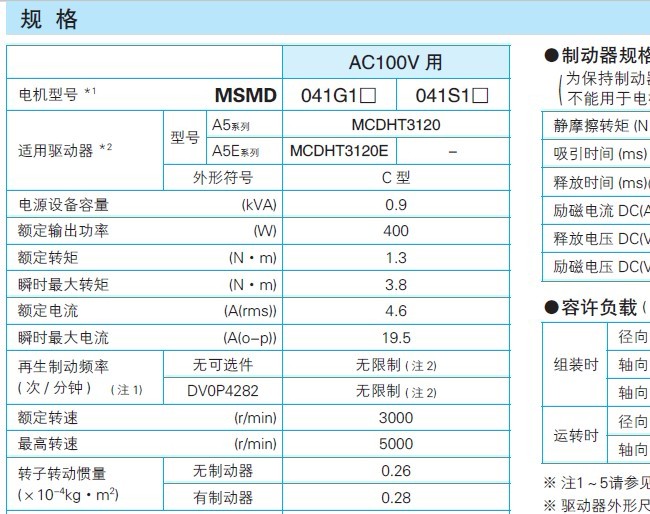

哈哈，看到?jīng)]？400W的伺服電機瞬時最大電流可以達到19.5A啊。怪不得人家的控制器一般電源容量都要求比實際功率大好幾倍啊，不過最終我的400W伺服用的開關是C65N-2P/6A的，沒有用10A，浪費。

樓主留言：

你說的是沖擊電流吧？那個我們不管的，斷路器的曲線類型已經解決了沖擊電流的問題了，我們現在只考慮額定電流和允許總電流，保險燒了很多，為什么？保險的額定電流足夠大還燒？再說啟動電流瞬間都不到1A，就算是偶爾發生浪涌電流，但是保險應該是過一段時間才燒的啊，熔斷時間是大于電機啟動時間的啊，它是根據電流的熱效應動作的啊，Q=I*I*R*T 但是卻是一開機就燒，4A的改成10A的還燒，系統無故障問題也無接地短路問題，為什么會燒？兄臺你怎么認為呢？說說你們的電氣系統選型，討論下。

電工廢話太多，直接上程序才是硬道理。誠交深圳及全國工控低手。
