單相電機五線制的如何接線，并求電路圖紙。

zhangdingye

生命沒有投機，平凡也能創造奇跡！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 142 個
工控威望: 296 點
下載積分: 7283 分
在線時間: 74(小時)
注冊時間: 2011-09-14
最后登錄: 2014-04-14
查看zhangdingye的主題 / 回貼

1樓發表于: 2011-10-15 14:37

只看該作者 | 小中大

會不會有兩根線是溫度檢測的那三根是電機線圈的

liuhanqi

活著就要做貢獻！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1226 個
工控威望: 3725 點
下載積分: 6181 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的主題 / 回貼

2樓發表于: 2011-10-15 15:09

只看該作者 | 小中大

是不是可以正反轉，大功率的（1.5KW）。內部有離心開關，外面有啟動電容器。

學無止境，永遠是學生。

王春杰

WCJ ZYR

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 335 個
工控威望: 496 點
下載積分: 1044 分
在線時間: 140(小時)
注冊時間: 2010-07-10
最后登錄: 2025-08-01
查看王春杰的主題 / 回貼

3樓發表于: 2011-10-15 15:36

只看該作者 | 小中大

五線的其中有三根是電機運轉用的，還有兩根顏色一樣的是電機后面的編碼器上的，要調整就要接這兩根

zhou27861

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 57 個
工控威望: 196 點
下載積分: 776 分
在線時間: 100(小時)
注冊時間: 2011-08-23
最后登錄: 2014-11-26
查看zhou27861的主題 / 回貼

4樓發表于: 2011-10-15 15:45

只看該作者 | 小中大

帶調速不？如果是那有兩根是測速用的，另三根接電源和電容，具體得用萬用表查出五根線的關系

lichenhui333

只有搞不定的人，沒有搞不定的事。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 566 個
工控威望: 4091 點
下載積分: 7994 分
在線時間: 506(小時)
注冊時間: 2010-12-21
最后登錄: 2020-12-14
查看lichenhui333的主題 / 回貼

5樓發表于: 2011-10-15 17:03

只看該作者 | 小中大

有兩根是電容線

mzy0310

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看mzy0310的主題 / 回貼

6樓發表于: 2011-10-15 18:04

只看該作者 | 小中大

可以調速度的吧 2根調速 3根電機含電容

hujiakai11

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 156 個
工控威望: 2880 點
下載積分: 1979 分
在線時間: 32(小時)
注冊時間: 2011-07-12
最后登錄: 2017-11-09
查看hujiakai11的主題 / 回貼

7樓發表于: 2011-10-15 20:32

只看該作者 | 小中大

qq249640260

人生為棋，我愿為卒，行動雖慢，可誰見我都會后退一步。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 155 個
工控威望: 1867 點
下載積分: 2238 分
在線時間: 129(小時)
注冊時間: 2011-05-11
最后登錄: 2025-08-07
查看qq249640260的主題 / 回貼

8樓發表于: 2011-10-15 20:44

只看該作者 | 小中大

圖片：

三根是線圈，兩根是剎車，會不會是這樣呢？猜的，嘿嘿

客居他鄉

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 362 個
工控威望: 456 點
下載積分: 1117 分
在線時間: 146(小時)
注冊時間: 2010-07-23
最后登錄: 2023-03-28
查看客居他鄉的主題 / 回貼

9樓發表于: 2011-10-15 21:20

只看該作者 | 小中大

是不是風扇電機？你要說明是什么電機才行，不然大家怎么幫你。

zttchenjun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 268 個
工控威望: 385 點
下載積分: 1332 分
在線時間: 95(小時)
注冊時間: 2010-01-30
最后登錄: 2025-06-27
查看zttchenjun的主題 / 回貼

10樓發表于: 2011-10-15 21:53

只看該作者 | 小中大

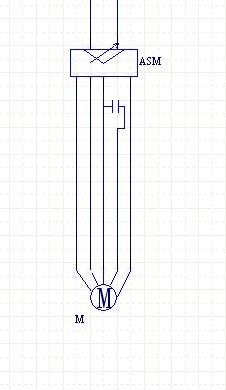

圖片：

其中兩根是測速，剩下的就是普通的接法

chenenpeng

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 79 個
工控威望: 171 點
下載積分: 414 分
在線時間: 110(小時)
注冊時間: 2010-09-12
最后登錄: 2025-08-05
查看chenenpeng的主題 / 回貼

11樓發表于: 2011-10-16 11:38

只看該作者 | 小中大

單項雙電容電機帶離心開關，

«
