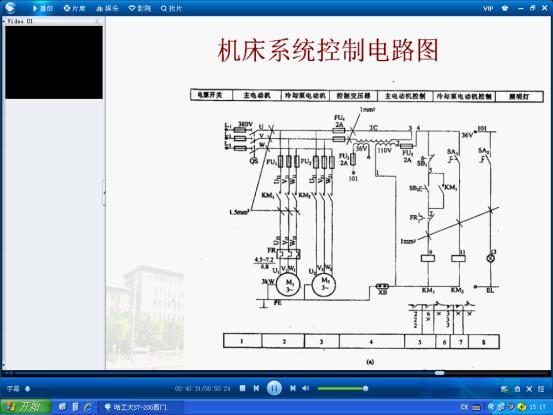

請問一下,圖形右下角的觸點及數字2,3,6表達了什么意思

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3553(小時)
注冊時間: 2007-09-03
最后登錄: 2025-07-29
查看雪花飄飄的主題 / 回貼

1樓發表于: 2011-10-06 16:05

只看該作者 | 小中大

那個數字的含義是：指示KM1接觸器的觸點在圖紙的第2列3列6列中。
樓主看一下下面有一行1-8的數字那是圖紙所指出列的標示。
