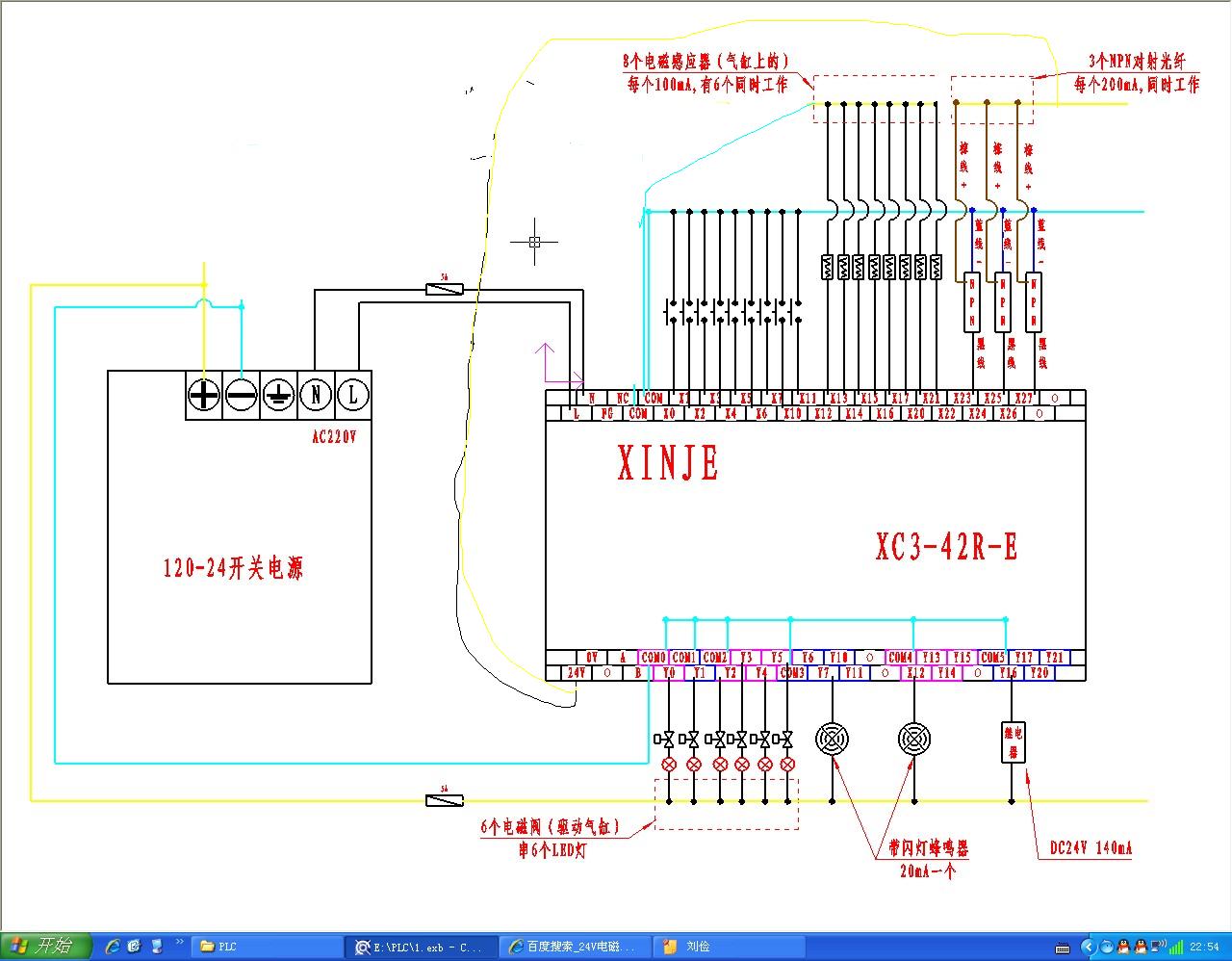

請看圖，采用的是信捷XC3-42R的PLC，AC220V接入。程序已編好，只差接線，我在網上查了好久了，大概有1個月的時間。但沒有找到相關的接線方案，這些都是借助參考網上的各類接法，自己繪出來的圖，用CAXA畫的，已上傳原文件，分別有CAXA和CAD文件。如圖片看不到的，請好心人下回來幫我修改錯誤的地方，學生感激不盡。謝




幫不到你，你說的兩個軟件我都還沒裝

兩線式氣缸開關及電磁閥串led接法有誤。

1.PLC輸入接線有誤.
2.指示燈不能與電磁閥串聯.

同意3樓意見！

輸入端怎么又兩個COM呀，一般輸出端的COM是Xn的負極，輸入端Xn與COM本身通過外部開關可以構成回路，不用再接外部電源，你最好測一下COM與Xn是不是有24V電壓，電磁閥LED指示燈如果是用于面板信號指示應并聯于電磁閥兩端，還要注意極性，輸出端我個人習慣接法是COMn接正極（+24）或火線（L），望高手指正

信捷的沒有用過，就一般來說輸入COM本來就是電壓一極，不用在另行接入了，氣缸上的磁性開關可以直接用PLC的COM。輸出，建議電磁閥不要直接接到PLC 觸點上，容易造成PLC損壞，最好加裝中間繼電器。其他的用電驅動設備也最好這樣。在各路COM上加裝保險也很有必要。二，指示燈只能并接到電磁閥的電路上，不要串接。至于輸出端，COM的接入是選擇正極還是負極，我建議是選擇負極（220V選擇零線），這樣輸出端對地沒有電壓，可以避免線路出現故障時，在PLC輸出端觸點燒壞，損毀PLC 。一家之言，請大家指教。

Xn是指輸入端X01、X02、X03..............，7樓說的對，一般為了安全輸出端最好用繼電器過度一下。

PLC上的COM不要和電源供應器上的負極接上，光纖放大器的電源直接接PLC上24V和0V不要接電源供應器上,輸出端口的COM0----COM5接電源的負極不要接PLC的COM了，
看下~~
幫你改了下，不懂加QQ77323671

按9樓的改方做是對的，但是輸出的6個燈不能串接。還有一小點220V進線的保險建議接在L線上。

學習了，
