工控人家園 綜合討論 大家看看圖中最后得到的電壓是多少伏？

«
1
2
3
4
»
Pages: 1/4 Go

匯榮鋁業

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1607(小時)
注冊時間: 2009-07-21
最后登錄: 2025-08-05
查看匯榮鋁業的主題 / 回貼

樓主發表于: 2011-07-05 11:37

只看樓主 | 小中大

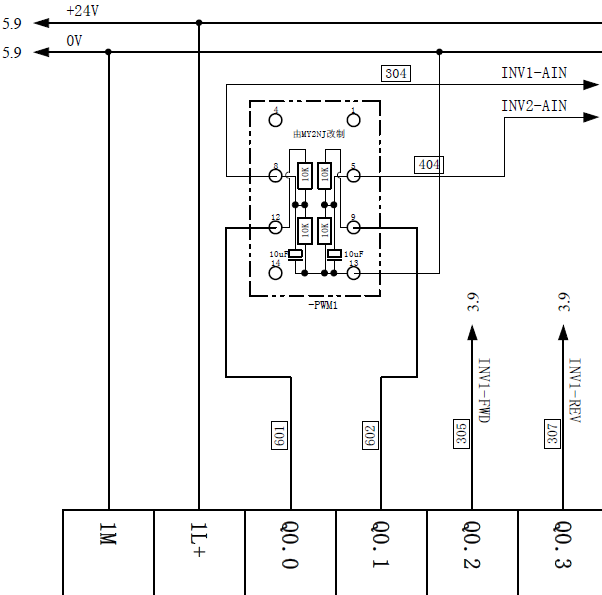

圖片：

大伙看看。

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

1樓發表于: 2011-07-05 12:29

只看該作者 | 小中大

請問最后得到的電壓是指哪兩點間的電壓？

本帖最近評分記錄：

下載積分:+5(匯榮鋁業) 辛苦

z4131246

華銘工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 582 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的主題 / 回貼

2樓發表于: 2011-07-05 12:35

只看該作者 | 小中大

很簡單啊如果你的PLC是繼電器輸出（PLC輸出點電阻在1歐姆一下的話）那那你這電路輸出電壓為12V電，你這電路的輸出電壓關鍵是要知道你的PLC輸出點上的壓降然后用24V（電源電壓）減掉PLC輸出點的壓降除掉2就是了；當然這是理論值因為還有那電容是否能充分充電要是能充分充電的話那就本上就是我上面的那個算法。

本帖最近評分記錄：

下載積分:+5(匯榮鋁業) 辛苦。

匯榮鋁業

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1607(小時)
注冊時間: 2009-07-21
最后登錄: 2025-08-05
查看匯榮鋁業的主題 / 回貼

3樓發表于: 2011-07-05 12:45

只看該作者 | 小中大

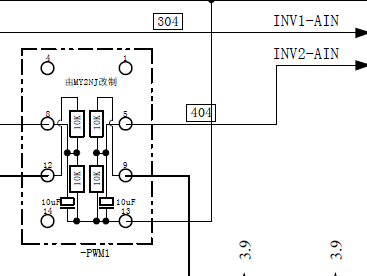

圖片：

就是這兩點的電壓

zzj111000

專業非標電控設計

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 307 個
工控威望: 440 點
下載積分: 2034 分
在線時間: 254(小時)
注冊時間: 2011-06-10
最后登錄: 2025-02-26
查看zzj111000的主題 / 回貼

4樓發表于: 2011-07-05 13:21

只看該作者 | 小中大

應該是+12V，0V，-12V，具體根據Q01、Q00輸出而定

本帖最近評分記錄：

下載積分:+5(匯榮鋁業) 熱心助人

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62653 分
在線時間: 2696(小時)
注冊時間: 2007-03-26
最后登錄: 2025-08-03
查看hxl202319的主題 / 回貼

5樓發表于: 2011-07-05 13:26

只看該作者 | 小中大

這個其實是要，Q0.0, QO.1輸出PWM波形的時候，把這個波形轉換成0-10V（其實是大概0~12V)的電壓的簡易電路.

本帖最近評分記錄：

下載積分:+3(渤海邊) 熱心助人

下載積分:+5(匯榮鋁業) 熱心助人

簽名無效了，麻雀不見了！

liyonglei106

山東元鑫智能科技有限公司

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 59 個
工控威望: 229 點
下載積分: 456 分
在線時間: 92(小時)
注冊時間: 2008-08-01
最后登錄: 2025-06-27
查看liyonglei106的主題 / 回貼

6樓發表于: 2011-07-05 14:07

只看該作者 | 小中大

等待真相！��！

山東，15154199799
PLC編程調試，擅長西門子、三菱、歐姆龍、基恩士、匯川、臺達等品牌，工業機器人編程調試，擅長庫卡（KUKA）、ABB、發那科（FANUC）、安川（YASKAWA）、埃斯頓（ESTUN）、川崎（KAWASAKI）等品牌，上位機軟件、工業軟件開發等。

左邊的幸福

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看左邊的幸福的主題 / 回貼

7樓發表于: 2011-07-05 14:29

只看該作者 | 小中大

學習了哦，樓主辛苦啦。嘿嘿

王春杰

WCJ ZYR

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 335 個
工控威望: 496 點
下載積分: 1044 分
在線時間: 140(小時)
注冊時間: 2010-07-10
最后登錄: 2025-08-01
查看王春杰的主題 / 回貼

8樓發表于: 2011-07-05 14:43

只看該作者 | 小中大

圖片：

眼睛休息會再干活

jona2011

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jona2011的主題 / 回貼

9樓發表于: 2011-07-05 14:44

只看該作者 | 小中大

不錯的題目

xiakebiao

工控老人

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1158 個
工控威望: 8697 點
下載積分: 96310 分
在線時間: 845(小時)
注冊時間: 2008-12-21
最后登錄: 2023-07-10
查看xiakebiao的主題 / 回貼

10樓發表于: 2011-07-05 15:13

只看該作者 | 小中大

這是一種用離散觸點輸出模擬電壓給變頻器的簡易電路，圖中能控制兩臺變頻器，不是樓主所說的INV1和INV2之間的電壓，INV1和INV2之間的電壓對控制毫無意義！具體實現方法是用PWM指令輸出可變占空比的脈沖，進而可以調整電壓的高低。圖中理論上可以輸出0---12V的“階梯”電壓，再經電容平滑濾波，但是速度響應會有一定的延遲（依電容大小而定）。此種電路一般應用在簡易的控制中，優點是省去了D/A轉換模塊，節約了成本。

本帖最近評分記錄：

下載積分:+5(xqx666) 高手啊,讓小弟們見識了

下載積分:+2(wfb610) 感謝分享

下載積分:+5(mqgmqg) 高手范

下載積分:+5(匯榮鋁業) 感謝分享

zzj111000

專業非標電控設計

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 307 個
工控威望: 440 點
下載積分: 2034 分
在線時間: 254(小時)
注冊時間: 2011-06-10
最后登錄: 2025-02-26
查看zzj111000的主題 / 回貼

11樓發表于: 2011-07-05 15:30

只看該作者 | 小中大

11樓正解，學習了

«
