工控人家園 綜合討論 求討論此無桿氣缸的方案

«
1
2
»
Pages: 1/2 Go

薰衣草018

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看薰衣草018的主題 / 回貼

樓主發表于: 2011-04-22 13:33

只看樓主 | 小中大

多次方案后，決定使用無桿氣缸來實現這個來回一米之間的反復運動，（可調節性：一米反復來回，或0.95米反復來回）

AL-05R磁感應開關和無桿氣缸連接控制這個距離的來回反復運動。

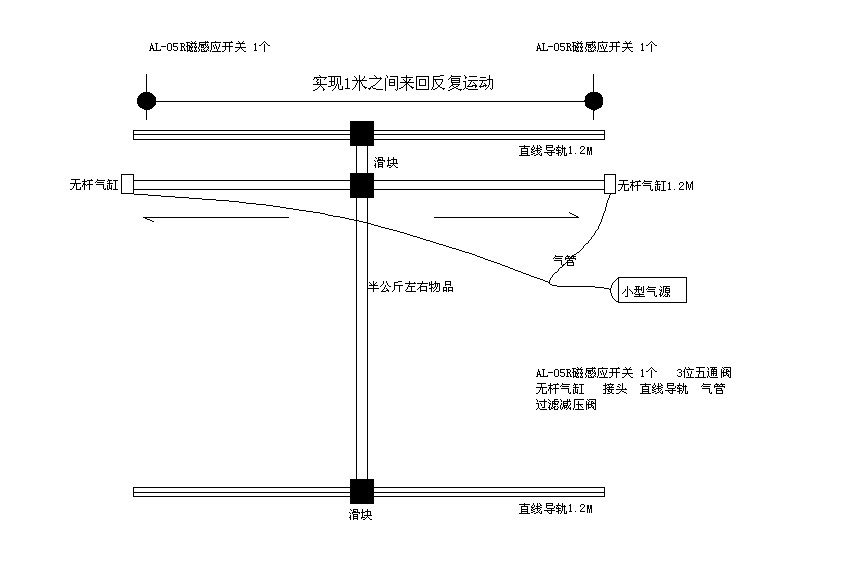

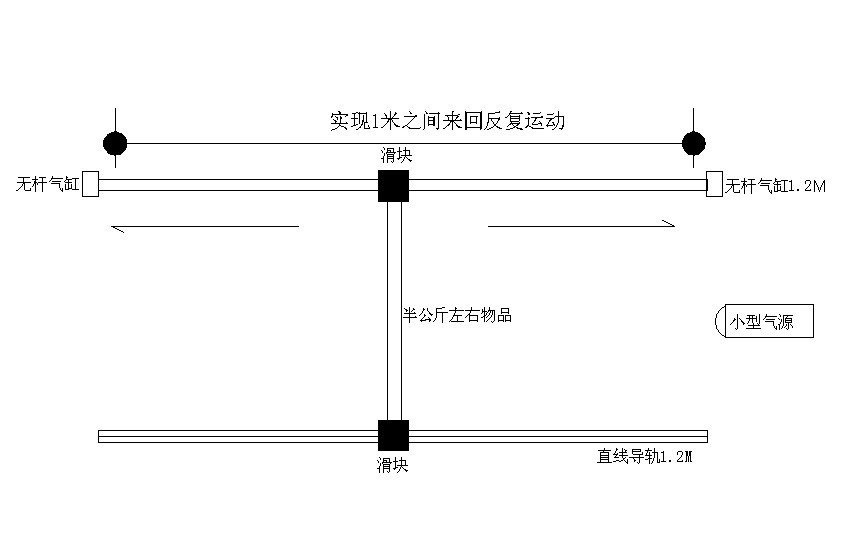

圖紙示意見下

薰衣草018

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看薰衣草018的主題 / 回貼

1樓發表于: 2011-04-22 13:37

只看該作者 | 小中大

遠山行人

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 15 個
工控威望: 169 點
下載積分: 654 分
在線時間: 8(小時)
注冊時間: 2009-03-01
最后登錄: 2015-09-16
查看遠山行人的主題 / 回貼

2樓發表于: 2011-04-22 15:12

只看該作者 | 小中大

好啊
呵呵似的

xubaolin

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 287 個
工控威望: 417 點
下載積分: 1358 分
在線時間: 111(小時)
注冊時間: 2010-06-28
最后登錄: 2022-11-15
查看xubaolin的主題 / 回貼

3樓發表于: 2011-04-22 15:30

只看該作者 | 小中大

完全可以，用調整接近開關的位置來改變無桿氣缸運行的距離。

xuqino1

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 61 個
工控威望: 223 點
下載積分: 1236 分
在線時間: 228(小時)
注冊時間: 2009-02-03
最后登錄: 2025-03-03
查看xuqino1的主題 / 回貼

4樓發表于: 2011-04-22 15:40

只看該作者 | 小中大

無桿氣缸2頭都裝個接近開關，滑塊上面裝個絲桿當撞頭，就可以調節氣缸的移動距離。

liuhuaxing

LIUHUAXING

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 965 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的主題 / 回貼

5樓發表于: 2011-04-22 15:58

只看該作者 | 小中大

氣缸的速度與氣壓、電磁閥、機械靈活度有很大關系，不知1.2S這個時間好不好控制

樓主留言：

這個是參考時間不做要求

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62653 分
在線時間: 2696(小時)
注冊時間: 2007-03-26
最后登錄: 2025-08-03
查看hxl202319的主題 / 回貼

6樓發表于: 2011-04-22 16:31

只看該作者 | 小中大

理論上是可以的，但是你的要求1M/s，這個沖擊力會很大，上面的工件要固定好。
我這兩天一直在看你的帖子。我不知道你具體的做什么這個是否可以用傳送皮帶一樣的東西來做，傳送皮帶上安裝多個夾具，每個夾具間隔1米，進去后旋轉1周回到起點下料和上料。

簽名無效了，麻雀不見了！

薰衣草018

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看薰衣草018的主題 / 回貼

7樓發表于: 2011-04-22 16:43

只看該作者 | 小中大

這些設備，控制系統不知道如何搞

hulilanyu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 197 個
工控威望: 253 點
下載積分: 2037 分
在線時間: 136(小時)
注冊時間: 2010-08-18
最后登錄: 2025-07-02
查看hulilanyu的主題 / 回貼

8樓發表于: 2011-04-23 14:22

只看該作者 | 小中大

圖片：

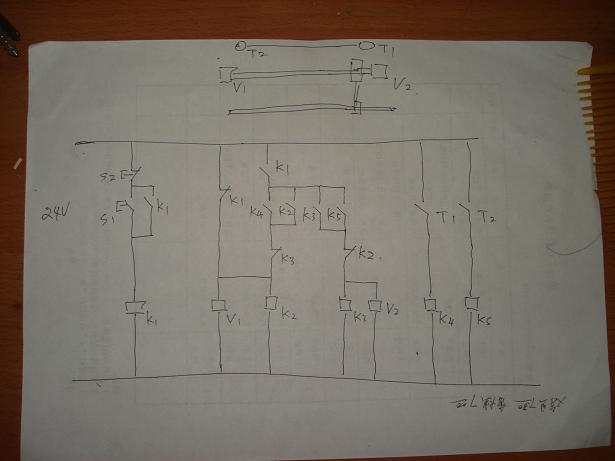

這個控制不難，畫了一個草圖，希望對你有幫助吧，ＱＱ:1584418454

hulilanyu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 197 個
工控威望: 253 點
下載積分: 2037 分
在線時間: 136(小時)
注冊時間: 2010-08-18
最后登錄: 2025-07-02
查看hulilanyu的主題 / 回貼

9樓發表于: 2011-04-23 14:35

只看該作者 | 小中大

圖上寫錯了，中間部份的常閉點Ｋ3 Ｋ2 寫錯了，Ｋ3換Ｋ5 Ｋ2換Ｋ4

13957574621

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 153 個
工控威望: 436 點
下載積分: 707 分
在線時間: 215(小時)
注冊時間: 2009-05-21
最后登錄: 2021-07-07
查看13957574621的主題 / 回貼

10樓發表于: 2011-04-23 19:53

只看該作者 | 小中大

這個可以用的啊，我都用啦好幾年啦，從沒壞過，我用的比你的長，用三通四位的電子閥來控制氣缸的滑塊

張平全

為國出力的時候到了

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 958 個
工控威望: 969 點
下載積分: 1904 分
在線時間: 469(小時)
注冊時間: 2008-04-25
最后登錄: 2025-06-14
查看張平全的主題 / 回貼

11樓發表于: 2011-04-23 20:09

只看該作者 | 小中大

我們用過一種1.8米長的國產無桿氣缸（實際就是在深圳本地訂作的），效果很高，是帶動近10公的來人具上下運動，作彈弓線耐久測試，使用效果沒得說的，耐用性也不錯，估計用了不下一百五十萬次，還沒有出現故障

«
