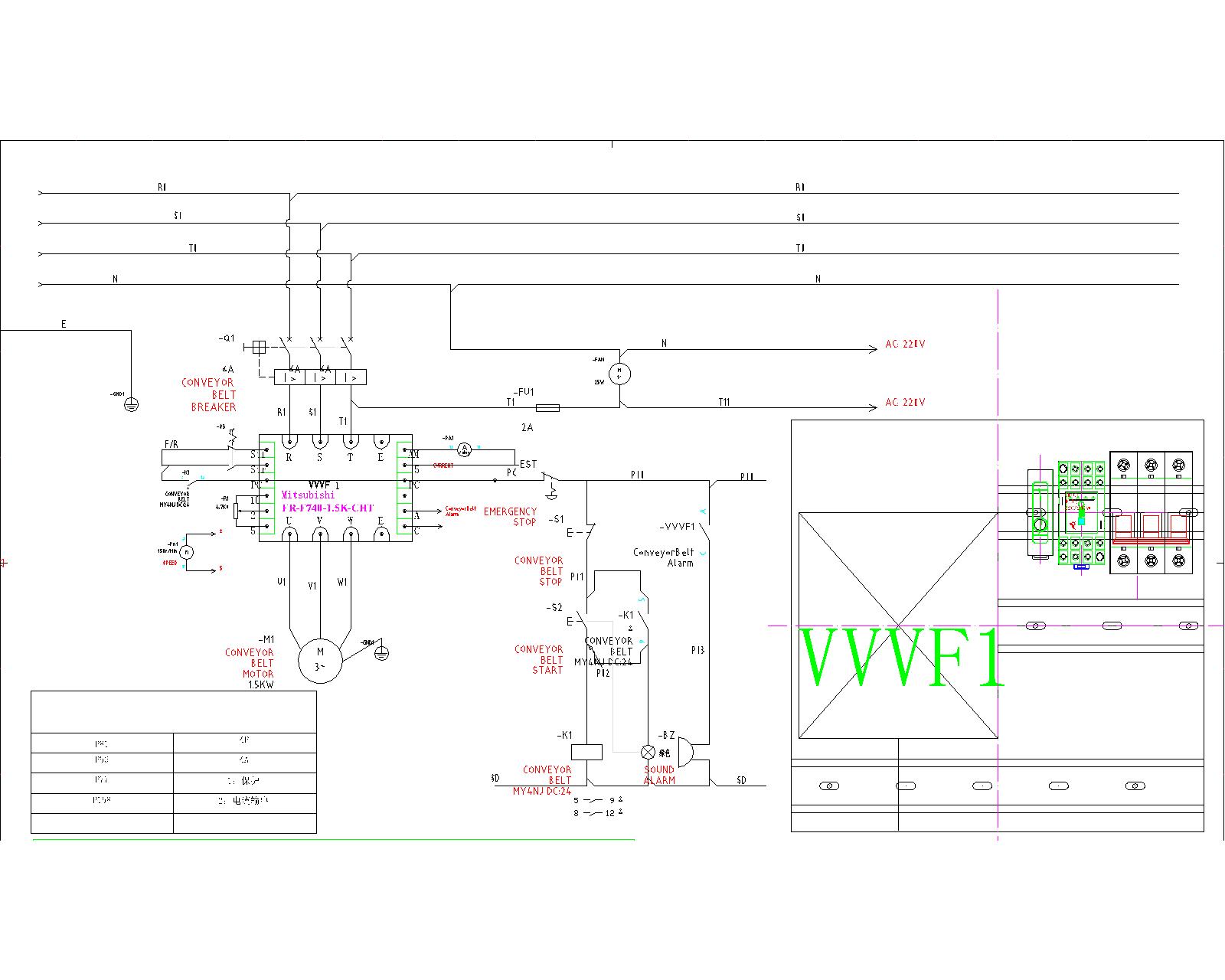

電路如下圖，
圖中的T11與N線沒有電壓，N線分別與三相母線R0、S0、T0測量有220V 左右的電壓。
保險器上端T1與N沒有220V電壓，就是保險器下端T11與N線沒有電壓。
保險器絕對是好的，換了好幾個。。。這并不保險絲及保險座的問題。
另外，我無意中在不拆原風機的情況下，用另一個同樣的風機，一條線接在N線上，另一接在T1上，風機不轉。
但是接到R1或者S1上，兩個風機就可以轉。
怎么解釋這個原因？？？？？

再上傳一個PDF格式的。
等待中……&………………&

T1與S1 之間有無380v 電壓？

T1與S1、R1都有正常的390V的電壓。
我下邊用的是三菱的變頻器都可以正常工作 ~！
我不解啊~~！！~！~！？？~！？~！？~！？~！？~！？~！？~！？~！？~！？~！？~？
我糾結啊~！~！~！~？~！？~！？~！？~！？~！？~！？~！？~！？~！？~！？~！？~！

R0、S0、T0之間有390V線電壓，與N線有220V 左右的相電壓。

R1、S1、T1之間有390V 電壓。
但是，T1端接了一條線引到保險器。
T1與N線就同有電壓，R1、S1與N線都 有電壓。
當我把到保險器的Ｔ１線拆下后，斷路器下端的Ｒ１＼Ｓ１＼Ｔ１與N線都有電壓～！
神奇啊～！～！～！～！

你那T11和N之間那個圓的是什么東西呀，是不是那個東西壞了。導致N線上帶有和T11同相的電壓。你量一下N線和其他兩條線的電壓。

應該是有電壓的。如果沒有電壓，風扇能轉動，那才叫奇怪呢。

你把TI的保險摘掉，量保險上口的線和N線的電壓如果正常，那就是T11和N線之間的那個東西有問題了。

把變頻器的輸入線拆除后，再檢查三相的線電壓以及每相的相電壓，可能的問題出在 T1 的二頭拱頭處。也有可能是線鼻子的連接不良。

引用

引用第5樓渤海邊于2011-05-10 19:34發表的  :
你那T11和N之間那個圓的是什么東西呀，是不是那個東西壞了。導致N線上帶有和T11同相的電壓。你量一下N線和其他兩條線的電壓。

T11與N線之間那個圓的就是單相220V風機啊~！如果說它壞了，那么我用第二個風機一個接N一個接R1或者S1的時候，這兩個風機都會正常轉。
可以這樣說，保險器的T1線接在哪一相上，哪一相就與N線沒有電壓。。。。


同時上傳一個電路圖CAD版 的~！

引用

引用第6樓guochunyi于2011-05-10 19:38發表的  :
應該是有電壓的。如果沒有電壓，風扇能轉動，那才叫奇怪呢。

現在的問題是應該有電壓的沒有電壓~！~！？~！~！？~！？~！？~！

引用

引用第10樓再見理想于2011-05-10 20:21發表的  :

現在的問題是應該有電壓的沒有電壓~！~！？~！~！？~！？~！？~！

是否是一相了，例如電源線內部短路了之類的情況，把所有和外部接通的電路切斷，如果風扇再轉，那才叫奇怪。
